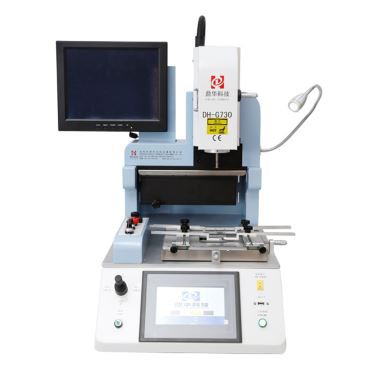

Automātiska remonta rebolizācijas mašīna

1. automātiskas optiskā remonta rebolizācijas mašīnas lietošana ar CCD kameru .

Automātiska BGA rebolizācijas mašīna ir specializēts aprīkojums, ko izmanto elektronikas remontā un ražošanā, lai automātiski noņemtu un nomainītu sīkās lodēšanas bumbiņas uz lodīšu režģa masīva (BGA) komponentiem, kas izmantoti mikroshēmām, piemēram, CPU, GPU un citām integrētām shēmām .}

Darbs ar visa veida mātesplatēm vai PCBA .

• Plaši izmanto mikroshēmu līmeņa remontā klēpjdatoros, PS3, PS4, Xbox360, mobilajos tālruņos, datoros, TV, vadības dēļos utt. .
• REWORK BGA, CCGA, QFN, CSP, LGA, SMD, LED utt. .
• Automātiska pārtraukšana, montāža un lodēšana, automātiska uzņemšanas mikroshēma, kad tiek pabeigta DeseStering .
• HD CCD optiskās izlīdzināšanas sistēma, lai precīzi uzstādītu BGA un komponentus .
• BGA montāžas precizitāte 0 . 01 mm, remonta panākumu līmenis 99,9%.
• Lāzera pozicionēšana BGA mikroshēmas un mātesplates ātrai pozicionēšanai .
• Augstākas drošības funkcijas ar ārkārtas aizsardzību .
• Lietotājam draudzīga darbība, daudzfunkcionāla ergonomiskā sistēma .

DH-G620 ir pilnīgi tāds pats kā DH-A2, automātiski nolaižoties, uzņemot, noliekot atpakaļ un lodējot mikroshēmu, ar optisko izlīdzināšanu montāžai, neatkarīgi no tā, vai jums ir pieredze vai nē, jūs varat to apgūt vienā stundā .

3. specifikācijaAutomātiska optiskā remonta rebolizācijas mašīna ar skārienekrānu .

4. Sīkāka informācija parAutomātiska optiskā remonta rebolizācijas mašīna ar infrasarkano lāzera pozicionēšanu .

5, produkta funkcijas

◆ Precīza optiskās izlīdzināšanas sistēma

① Krāsu optiskā sistēma ar dalīto vīziju, divkrāsu atdalīšanu, tuvināšanas/izejas un mikro pielāgošanas funkcijas ., kas aprīkota ar aberācijas noteikšanas ierīci, autofokusu un programmatūras vadību .
② CCD kamera ar līdz 200X palielinājumu, augšējā/apakšējā gaismas spilgtuma pielāgošanu un montāžas precizitāti 0 . 01 mm.

◆ Papildu funkcijas

① Pielāgojama karstā gaisa plūsma, lai tā atbilstu dažādu mikroshēmu tipu . prasībām
② Pilnīgi automātiska pārtraukšana, montāža un lodēšana . Automātiska barošanas sistēma iespējota .
③ iebūvēta infrasarkanā lāzera pozicionēšanas sistēma ātrai PCB izlīdzināšanai .
④ 2- -1 dizains, apvienojot augšējo sildīšanas galvu un montāžas galvu .
⑤ Montāžas galva ietver iebūvētu spiediena testēšanas ierīci, lai novērstu PCB bojājumus .
⑥ Iebūvētā vakuuma sistēma montāžas galvā automātiski paņem BGA mikroshēmu pēc DeSolding .

◆ Trīs patstāvīgi kontrolēti sildītāji

① Augšējā un apakšējā sildītāji Izmantojiet karstā gaisa sildīšanu, bet trešajā zonā tiek izmantota infrasarkanā sildīšana {. Augšējā un apakšējā sildītāju atbalsts 8- Segmenta temperatūras rampas/nemainīgs laika/rampas slīpuma iestatījumi un var saglabāt desmitiem tūkstošu temperatūras profilu ..
② Spēj sildīt gan PCB, gan BGA mikroshēmu vienlaicīgi . Trešais infrasarkanais sildītājs uzkarsē PCB no apakšas, lai novērstu deformāciju remonta laikā . Visus trīs sildītājus var izmantot neatkarīgi .}
③ Izmanto K tipa termopāra slēgtā cikla vadību un PID automātisko temperatūras kompensāciju ar PLC un temperatūras moduli, nodrošinot temperatūras novirzi ± 2 grādu robežās .
④ Ārējais sensors ļauj precīzi mērīt temperatūru un reālā laika analīzi un kalibrēšanu temperatūras līknei .

◆ Daudzfunkcionāla ergonomiskā sistēma

① Apakšdaļas sildītājs ir regulējams vertikāli .
② Aprīkots ar dažādām magnētiskām augšdaļas un apakšējām sprauslām, ar 360 grādu rotāciju, lai ērti uzstādītu un nomaiņu . ir pieejami pielāgoti izmēri .
③ Daudzfunkcionālais PCB atbalsta plaukts pārvietojas pa x asi, ar universālu armatūru un v-groove kronšteinu, kas piemērots visu veidu PCB pozicionēšanai .
④ Jaudīgs krusteniskās plūsmas ventilators ātri atdzesē PCB pēc destilācijas vai lodēšanas, palīdzot novērst sildītāja novecošanos . Ventilators automātiski izslēdzas, kad sildītāja temperatūra atgriežas normālā .

◆ augstākas drošības funkcijas

Sertificēts ar CE ., kas aprīkots ar avārijas pieturas pogu . Balss brīdinājums izklausās apmēram 5 sekundes pirms lodēšanas/dezolēšanas procesa pabeigšanas .} Ietver automātisku izslēgšanas aizsardzību patoloģisku notikumu laikā, ar divkāršu pārkaršanas aizsardzības kontroli .

6. Kāpēc izvēlēties mūsuAutomātiska optiskā remonta rebolizācijas mašīna?

7. sertifikāts

UL, E-MARK, CCC, FCC, CE ROHS sertifikāti . tikmēr, lai uzlabotu un pilnveidotu kvalitātes sistēmu,

Dinghua ir izturējis ISO, GMP, FCCA, C-TPAT uz vietas audita sertifikāciju .

7. iesaiņošana un sūtījums

8. sūtījums

Dhl/tnt/fedex . Ja vēlaties citu piegādes terminu, lūdzu, pastāstiet mums . Mēs jums atbalstīsim .

9. maksājuma noteikumi

Bankas pārskaitījums, Western Union, kredītkarte .

Lūdzu, pastāstiet mums, vai jums ir nepieciešams cits atbalsts .
