SMD BGA infrasarkanā lodēšanas stacija

SMD BGA infrasarkanā lodēšanas stacija

1. SMD BGA infrasarkanās lodēšanas stacijas piemērošana

Piemērots dažādiem PCB.

Datora, viedtālruņa, klēpjdatora, MacBook Logic Board, digitālās kameras, gaisa kondicioniera, TV un citu elektronisko aprīkojuma mātesplate no medicīnas nozares, komunikāciju nozares, automašīnu nozares utt.

Piemērots dažāda veida mikroshēmām: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED mikroshēma.

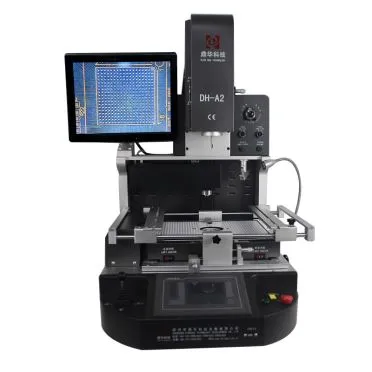

2. DH-A2 SMD BGA infrasarkanās lodēšanas stacijas produktu iezīmes



• Automātiski pārtraukt, montēt un lodēt.

• Raksturīgs ar lielu tilpumu (25 {0 L/ min), zems spiediens (0,22 kg/ cm2), zems temp (220 grādu) pārstrāde pilnībā garantē BGA mikroshēmu elektrību un lielisku lodēšanas kvalitāti.

.

• Karstā gaisa multi-caurumu apaļo centra atbalsts ir īpaši noderīgs liela izmēra PCB un BGA, kas atrodas PCB centrā. Izvairieties no aukstas lodēšanas un IC-DROP situācijas.

. Tikmēr augšējo sildītāju var iestatīt kā sinhronizētu vai neatkarīgu darbu



DH-G620 ir pilnīgi tāds pats kā DH-A2, automātiski nolaižoties, uzņemot, noliekot atpakaļ un lodējot mikroshēmu, ar optisko izlīdzināšanu montāžai neatkarīgi no tā, vai jums ir pieredze vai nē, jūs to varat apgūt vienā stundā.

3. DH-A2 SMD BGA infrasarkanās lodēšanas stacijas specifikācija



Spēks	5300w
Augšējais sildītājs	Karstais gaiss 1200W
Apakšējais sildītājs	Karstais gaiss 1200W. Infrasarkanais 2700W
Barošanas avots	AC220V ± 10% 50/60Hz
Dimensija	L530 * W670 * H790 mm
Pozicionēšana	V-Groove PCB atbalsts un ar ārēju universālo armatūru
Temperatūras kontrole	K tipa termopārs, slēgtas cilpas vadība, neatkarīga sildīšana
Temperatūras precizitāte	± 2 grādi
PCB izmērs	Max 450 *490 mm, min 22 *22 mm
Workbench precizēšana	± 15 mm uz priekšu/atpakaļ, ± 15 mm pa labi/pa kreisi
BGA mikroshēma	80*80-1*1mm
Minimālais mikroshēmu atstatums	0. 15mm
Temp sensors	1 (pēc izvēles)
Neto svars	70 kg

4. DH-A2 SMD BGA infrasarkanās lodēšanas stacijas daļas

5. Kāpēc izvēlēties mūsu DH-A2 SMD BGA infrasarkano staru lodēšanas staciju?

6. DH-A2 SMD BGA infrasarkanās lodēšanas stacijas sertifikāts

7. DH-A2 SMD BGA infrasarkanās lodēšanas stacijas iesaiņošana un nosūtīšana

8. Kā noteikt BGA mikroshēmu bez svina lodēšanai

Ar plaši izplatītām mikroshēmām mēs esam arī pievērsuši arvien vairāk un vairāk uzmanības mikroshēmas pārstrādes problēmai. Pašlaik tirgū ir divi galvenie BGA mikroshēmu veidi. Viens no tiem ir svina, otrs ir bez svina, svina un bez svina BGA mikroshēmu lodēšanas procesa temperatūras iestatījumi ir atšķirīgi, tāpēc cik piemēroti ir BGA mikroshēmas lodēšanas procesa temperatūras iestatīšana bez svina? Nākamā Dinghua tehnoloģija Xiaobian sniegs jums detalizētu ievadu.



Normālos apstākļos lodēšanas laikā temperatūras prasības bez svina BGA mikroshēmām ir ļoti stingras. Temperatūra, kurā BGA mikroshēmu kušanas temperatūra ir aptuveni par 35 grādiem augstāka nekā BGA mikroshēmu kušanas temperatūra. Svina BGA mikroshēmas pirms lodēšanas ir jāsaprot tā īpašības. Vispārīgi runājot, lodēšanas bez svina kušanas temperatūra mainās atkarībā no lodēšanas pasta bez svina. Šeit mēs piešķiram divas vērtības kā atsauci. Tin-silvera-Copper sakausējuma kušanas temperatūra ir aptuveni 217 grādi, un skārda kopēja sakausējuma lodēšanas pastas kušanas temperatūra ir aptuveni 227 grādi. Zem šīm divām temperatūrām lodēšanas pastu nevar izkausēt nepietiekamas apkures dēļ. Pērkot BGA pārstrādes staciju, jums jāpievērš uzmanība arī konsultācijai par ražotāju par BGA mikroshēmas sildīšanas temperatūru. Vai ierīce var sasniegt temperatūru. Ja nē, jums jāapsver, vai pirkt. Parasti temperatūrai bez svina krāsnī jābūt apmēram 10 grādiem. Šis ir detalizēts ievads:



Leģēta sastāvdaļa	Kušanas punkts (grāds)
Sn99ag 0. 3cu 0. 7	217-221
SN95.5AG4CU 0. 5	217-219
Sn95.5ag3.8cu 0. 7	217-220
Sn95.7ag3.8cu 0. 5	217-219
Sn96.5ag3cu 0. 5	216-217
Sn98.5ag 0. 5cu1	219-221
Sn96.5cu3.5	211-221
SN99CU1	225-227

Darbojoties ar BGA mikroshēmu lodēšanu, mēs parasti izmantojam visu lokšņu metālu, lai izgatavotu krāsns dobumu, kas var efektīvi nodrošināt, ka krāsns dobums neveidojas augstā temperatūrā. Tomēr ir daudz sliktu ražotāju, kuri, lai sacenstos par cenu, izmanto mazus lokšņu metāla gabalus, lai savienotu krāsns dobumā. Šāda veida aprīkojums parasti ir neredzams, ja jūs tam nepievēršat uzmanību, bet šķēru bojājumi notiks, ja tas būs zemā temperatūrā.

Bez svina BGA mikroshēma ir arī būtiska, lai pārbaudītu trases paralēlismu augstas temperatūras un zemas temperatūras darbības laikā pirms lodēšanas, jo tas tieši ietekmēs BGA mikroshēmas lodēšanas panākumu līmeni. Ja iegādātā BGA pārstrādes aprīkojuma materiāli un dizains izraisa trases viegli deformējamus augstas temperatūras apstākļos, tas izraisīs karšu traucējumus vai nokrist. Parastais SN63PB37 svina lodētājs ir eutektisks sakausējums, un tā kušanas temperatūra un sasalšanas temperatūra ir vienāda-abi ir 183 grādi C. Snagcu bez svina lodēšanas savienojumi nav eutektiski sakausējumi, un to kausēšanas punkti svārstās no 217 C pakāpe līdz 221 grādam C, temperatūra zem 217 grādiem C ir cieta, un temperatūra virs 221 grāda C ir šķidra. Kad temperatūra ir no 217 grādiem līdz 221 grādiem C, sakausējums parādīja nestabilu stāvokli
