IR6500 BGA remonta stacija

                                             IR6500 BGA remonta stacija

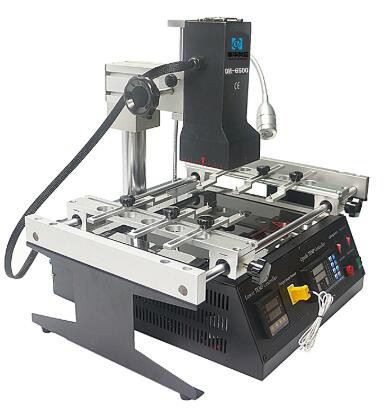

IR 6500 sauc arī par DH-6500 ar 2 infrasarkano staru sildīšanas zonām, 2 gab. temperatūras paneļiem un lielu PCB fiksētu galdu, uzstādītu universālu ķermeņu dažāda izmēra PCB, plaši izmanto mobilajiem tālruņiem, piezīmjdatoriem un citai elektronikai.

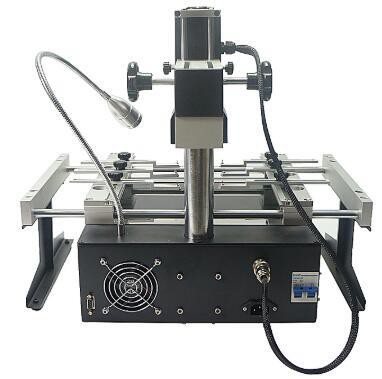

DH-6500 tas atšķiras kreisajā, labajā un aizmugurējā pusē

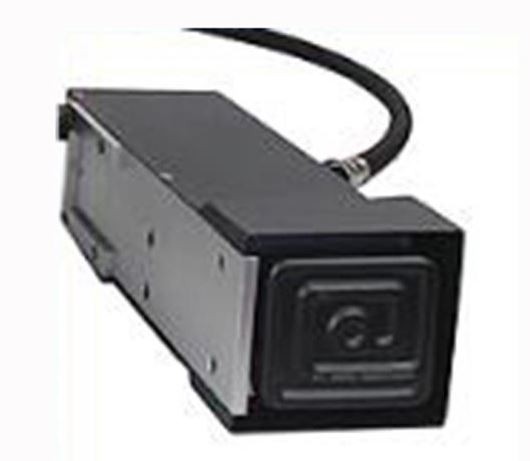

Augšējā infrasarkanā keramiskā apkure, viļņa garums 2 ~ 8 um, sildīšanas laukums ir līdz 80 * 80 mm, lietojumprogramma Xbox, spēļu konsoles mātesplatei un citam mikroshēmas līmeņa remontam.

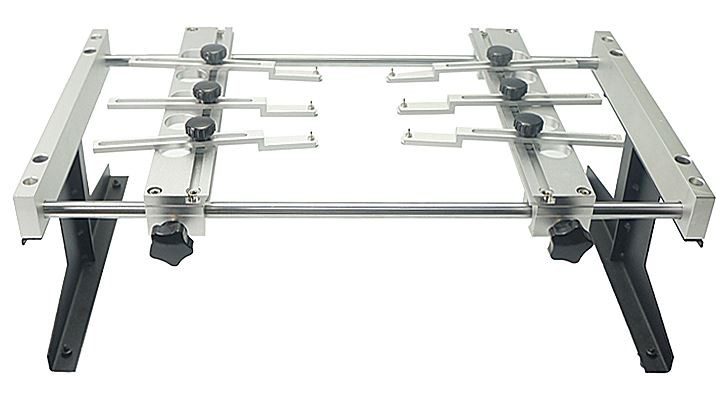

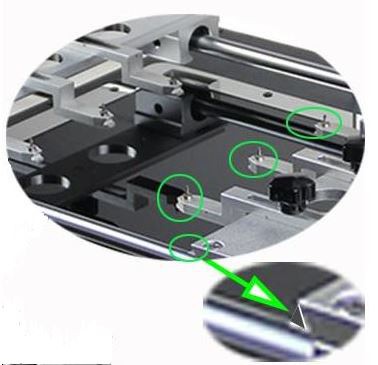

Universālie ķermeņi, 6 gab. ar nelielu iecirtumu un tievu&paceltu tapu, ko var izmantot neregulārām mātesplatēm, kuras var nostiprināt uz darba stenda, PCB izmērs var būt līdz 300*360mm.

Mātesplatēm fiksētas, vienalga kā ir jebkuras formas PCB, uz kuras var piefiksēt un lodēšanai

atlodēšana

Apakšējā priekšsildīšanas zona, pārklāta ar pretaugstas temperatūras stikla vairogu, tās sildīšanas laukums ir 200*240mm, tajā var izmantot lielāko daļu mātesplates.

2 temperatūras regulatori iekārtu laika un temperatūras iestatīšanai, katram temperatūras profilam var iestatīt 4 temperatūras zonas un saglabāt 10 temperatūras profilu grupas.

IR6500 BGA remonta stacijas parametri:

IR6500 BGA remonta stacijas FQA:

Dažas prasmes par IR6500 BGA remonta staciju:

Tālāk ir sniegts mūsu karstā gaisa veida pārdošanas modeļu ieviešana:

Karstā gaisa BGA pārstrādes stacijas karstā gaisa sildīšana ir balstīta uz gaisa siltuma pārneses principu, izmantojot augstas precizitātes un vadāmas augstas kvalitātes apkures vadības ierīces, lai pielāgotu gaisa daudzumu un gaisa ātrumu, lai panāktu vienmērīgu un kontrolētu apkuri. Iemesls ir tāds, ka temperatūrai, kas tiek nodota BGA mikroshēmas lodēšanas lodītes daļai, būs noteikta temperatūras atšķirība nekā karstā gaisa izvadei. Kad mēs iestatām temperatūru uz sildīšanu (tā kā dažādiem ražotājiem ir atšķirīgas iekārtas temperatūras kontroles temperatūras, temperatūras prasības ir noteiktas. Atšķirība šajā rakstā, šajā rakstā minētie dati tiek izmantoti Hongsheng modeļos), mums ir jāņem vērā ņem vērā iepriekš minētos elementus (mēs minējām temperatūras korekciju), un mums ir jāsaprot arī skārda lodīšu veiktspēja, iestatot atšķirīgās temperatūras sadaļas (īpaši Par iestatīšanas metodi, lūdzu, skatiet ražotāja tehniskos norādījumus). Ja mēs nesaprotam lodēšanas lodītes kušanas temperatūru, mēs galvenokārt regulējam maksimālās temperatūras sadaļu. Pirmkārt, iestatiet vērtību (250 grādi bezsvinam un 215 grādi svinam), palaidiet BGA pārstrādes staciju testa sildīšanai, pievērsiet uzmanību sildīšanai, jaunai platei, ja nezināt temperatūras pielaidi, jums ir uzraudzīt visu karsēšanas procesu, kad temperatūra Paceļoties virs 200 grādiem, vēro lodēšanas lodītes kušanas procesu no sāniem.

Ja redzat, ka lodēšanas lode ir spilgta un lodēšanas lode kūst uz augšu un uz leju (to var redzēt arī no plākstera, kas atrodas blakus BGA, viegli pieskarieties tam ar pinceti, ja plāksteri var pārvietot, tas pierāda, ka Kad BGA mikroshēmas lodēšanas lodīte ir pilnībā izkususi, BGA mikroshēma acīmredzami nogrimst. Šobrīd mums ir jāreģistrē ierīces instrumentā vai skārienekrānā parādītā temperatūra un iekārtas darbības laiks un jāreģistrē maksimālā temperatūra, kas šajā laikā izkususi, un jāveic darbības laika ieraksts, piemēram, Augstākā temperatūra darbojas 20 sekundes, un pēc tam pievienojiet šim pamatam 10-20 sekundes, jūs varat iegūt ļoti ideālu temperatūru!

Secinājums: veicot BGA, lodēšanas lode sāk atdalīties, kad tā sasniedz maksimālās temperatūras sadaļu N sekundes, un tikai jāiestata temperatūras līknes maksimālās temperatūras sadaļa uz maksimālo temperatūras nemainīgo temperatūru N + 20 sekundes. Par citām procedūrām, lūdzu, skatiet ražotāja sniegtos temperatūras līknes parametrus. Normālos apstākļos viss svina lodēšanas process tiek kontrolēts aptuveni 210 sekundēs, un bezsvina vadība tiek kontrolēta aptuveni 280 sekundēs. Laiks nedrīkst būt pārāk garš. Ja tas ir pārāk garš, tas var radīt nevajadzīgus bojājumus gan PCB, gan BGA!
