Automātiska infrasarkanā BGA remonta iekārta

Automātiska infrasarkano staru bga remonta iekārta

Darbības rokasgrāmata BGA pārstrādes stacijai DH-A2



DH-A2 sastāv no redzes sistēmas izlīdzināšanai, laika un temperatūras darbības sistēmas utt. iestatīšana un droša sistēma, kas var maksimāli palielināt savas funkcijas, arī vienkāršotā apkopi, lai galalietotājam būtu labāka pieredze.

1. Automātiskās pārtīšanas infrasarkano staru bga remonta mašīnas pielietojums



Lai lodētu, pārlodētu, atlodētu cita veida mikroshēmas:



BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED mikroshēmas un tā tālāk.

2. Produkta īpašības

* Stabils un ilgs kalpošanas laiks (paredzēts 15 gadu lietošanai)

* Var salabot dažādas mātesplates ar augstu sekmīguma līmeni

* Stingri kontrolējiet apkures un dzesēšanas temperatūru

* Optiskā izlīdzināšanas sistēma: montāža precīzi 0,01 mm robežās

* Viegli darbināms. Ikviens var iemācīties to lietot 30 minūtēs. Nav nepieciešamas īpašas prasmes.

3. SpecifikācijaAutomātiska infrasarkano staru bga remonta iekārta



Barošanas avots	110 ~ 240 V 50/60 Hz
Jaudas ātrums	5400W
Automātiskais līmenis	lodēt, atlodēt, paņemt un nomainīt utt.
Optiskais CCD	automāts ar skaidu padevēju
Skriešanas kontrole	PLC (Mitsubishi)
mikroshēmu atstatums	0.15 mm

Skārienekrāns	līkņu parādīšanās, laika un temperatūras iestatīšana
Pieejams PCBA izmērs	22 * 22 ~ 400 * 420 mm
mikroshēmas izmērs	1 * 1 ~ 80 * 80 mm
Svars	apmēram 74 kg



4. Sīkāka informācija parAutomātiska infrasarkano staru bga remonta iekārta

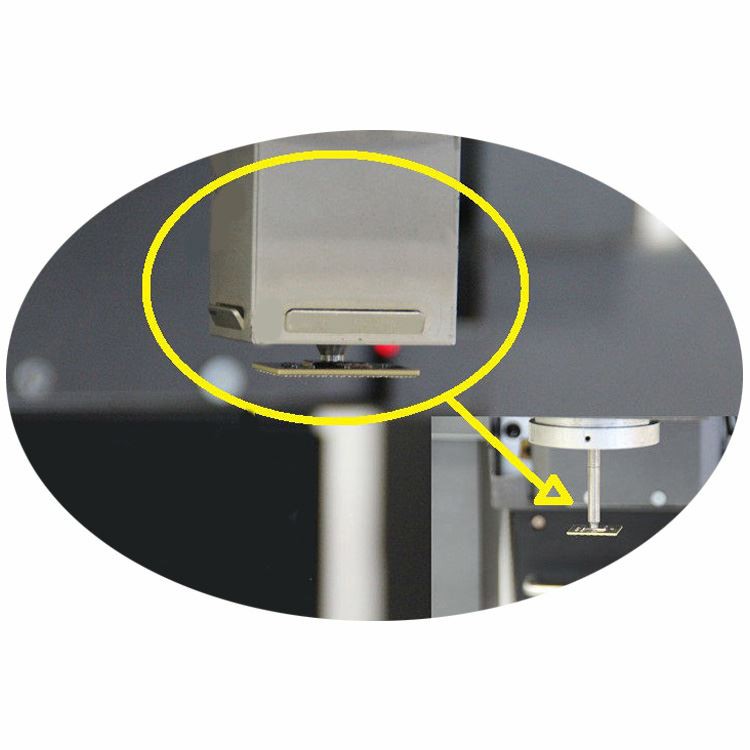

1. Augšējais karstais gaiss un kopā uzstādīts vakuuma sūcējs, kas ērti savāc mikroshēmu/komponentuizlīdzināšana.



2. Optiskā CCD ar dalītu redzējumu tiem punktiem mikroshēmā un mātesplatē, kas attēlots monitora ekrānā.

3. Mikroshēmas (BGA, IC, POP un SMT utt.) displeja ekrāns salīdzinājumā ar atbilstošiem mātesplates punktiem.pirms lodēšanas.





4. 3 sildīšanas zonas, augšējā karstā gaisa, apakšējā karstā gaisa un IR priekšsildīšanas zonas, kuras var izmantot mazai līdz iPhone mātesplatei, arī līdz datora un TV pamatplatēm utt.

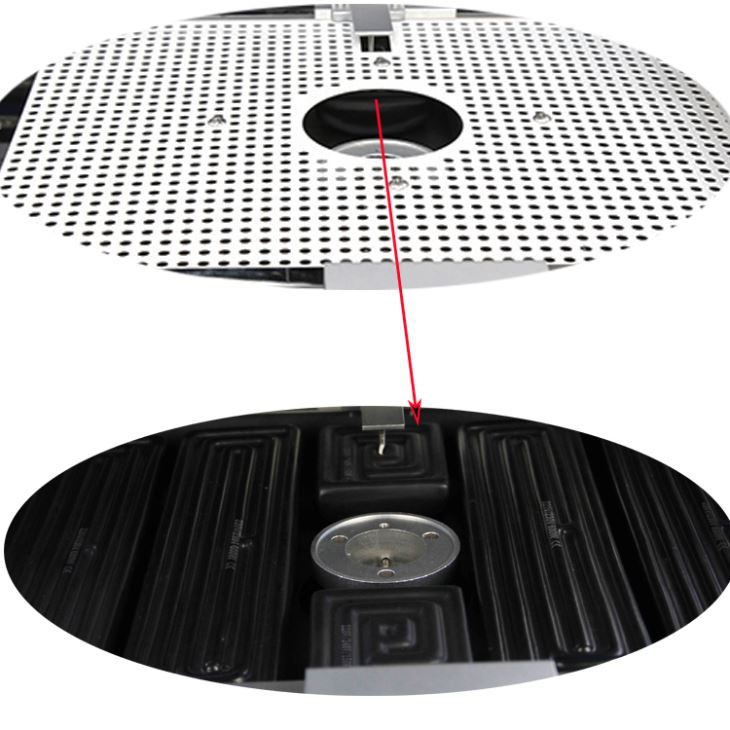

5. IR priekšsildīšanas zona, kas pārklāta ar tērauda sietu, kas padara sildelementus vienmērīgākus un drošākus.





6. Darbības interfeiss laika un temperatūras iestatīšanai, temperatūras profilus var saglabāt līdz 50,000 grupām.









5. Kāpēc izvēlēties mūsu automātisko SMD SMT LED BGA darbstaciju?



6. BGA rework sistēmas datoru remonta mašīnas sertifikāts

UL, E-MARK, CCC, FCC, CE ROHS sertifikāti. Tikmēr, lai uzlabotu un pilnveidotu kvalitātes sistēmu, Dinghua ir nokārtojusi ISO, GMP, FCCA, C-TPAT uz vietas audita sertifikātu.

7. Automātiskās BGA pārveidošanas mašīnas iepakošana un nosūtīšana



8. Sūtījums BGA pārstrādes stacijai

DHL, TNT, FEDEX, SF, jūras transports un citas īpašas līnijas utt. Ja vēlaties citu piegādes termiņu, lūdzu, pastāstiet mums.

Mēs jūs atbalstīsim.



9. Apmaksas noteikumi

Bankas pārskaitījums, Western Union, kredītkarte.

Lūdzu, pastāstiet mums, ja jums ir nepieciešams cits atbalsts.

10. Attiecīgās zināšanas automātiska infrasarkanā BGA remonta iekārta

1. Remonta mašīnu klasifikācija

Optiskā izlīdzināšana:Optiskā izlīdzināšana tiek panākta, izmantojot prizmas attēlveidošanu un LED apgaismojumu optiskajā modulī. Šī iestatīšana pielāgo gaismas lauka sadalījumu, ļaujot ekrānā parādīt nelielas mikroshēmas attēlu precīzai optiskai izlīdzināšanai un labošanai.

Neoptiskā izlīdzināšana:Neoptiskā izlīdzināšana ietver manuālu BGA izlīdzināšanu ar PCB ekrāna līnijām un punktiem, izmantojot neapbruņotu aci, lai panāktu izlīdzināšanu un labošanu. Inteliģenta iekārta dažāda izmēra BGA elementu vizuālai izlīdzināšanai, metināšanai un demontāžai var ievērojami uzlabot remonta produktivitāti un samazināt izmaksas.

2. Apkures režīmi

Šobrīd remonta sistēmā ir trīs sildīšanas režīmi: augšējais karstais gaiss + apakšējais infrasarkanais, augšējais un apakšējais infrasarkanais un augšējais un apakšējais karstais gaiss. Nav galīga secinājuma par to, kurš režīms ir labākais. Augšējo karstā gaisa sistēmu var darbināt ar ventilatoriem vai gaisa sūkņiem, un gaisa sūkņi parasti ir labāki. Infrasarkanā apkure, īpaši tālā infrasarkanā, bieži tiek dota priekšroka, jo tāli infrasarkanie viļņi ir neredzama gaisma, nav jutīgi pret krāsu, un tiem ir konsekventi absorbcijas un laušanas rādītāji dažādos materiālos, padarot to efektīvāku nekā standarta infrasarkanā sildīšana. Karstā gaisa plūsmas lodēšanas laikā ir svarīgi, lai PCB apakšdaļa tiktu uzkarsēta, lai novērstu deformāciju un deformāciju vienas puses karsēšanas dēļ un saīsinātu lodēšanas pastas kušanas laiku. Šī apakšējā apkure ir īpaši svarīga BGA pārstrādei uz lieliem dēļiem. Trīs apakšējie sildīšanas režīmi BGA remonta aprīkojumam ir karstais gaiss, infrasarkanais un karstais gaiss + infrasarkanais. Karstā gaisa apkure nodrošina vienmērīgu apkuri un parasti ir ieteicama, savukārt infrasarkanā sildīšana var izraisīt nevienmērīgu PCB sildīšanu. Karstā gaisa + infrasarkanā kombinācija tagad tiek plaši izmantota Ķīnā.

3. Vadības režīmi

BGA remonta iekārtās ir dažādi vadības režīmi, tostarp instrumentu vadība, kurai ir zems remonta ātrums un kas var sadedzināt BGA mikroshēmas, īpaši bezsvina. Salīdzinājumam, augstas klases remonta iekārtas var izmantot PLC vadību vai pilnu datora vadību precīzākām darbībām.

4. Gaisa sprauslu izvēle

Izvēlieties labu karstā gaisa atplūdes uzgali, jo tas nodrošina bezkontakta sildīšanu. Sildīšanas laikā lodmetāls katrā BGA savienojumā izkūst vienlaikus augstas temperatūras gaisa plūsmas dēļ, nodrošinot stabilu temperatūras vidi visā pārplūdes procesā un aizsargājot blakus esošās sastāvdaļas no konvekcijas karstā gaisa bojājumiem. Panākumi ir atkarīgi no vienmērīga siltuma sadales uz iepakojuma un PCB paliktņa, netraucējot komponentus pārpludināšanas laikā.

Lielākajai daļai BGA remonta procesā izmantoto pusvadītāju ierīču karstumizturības temperatūra ir no 240 grādiem līdz 600 grādiem. BGA remonta sistēmām ir ļoti svarīgi kontrolēt apkures temperatūru un nodrošināt vienmērīgumu. Siltuma konvekcijas pārnese ietver sasildīta gaisa pūšanu caur sprauslu, kas veidota kā remontējamais elements. Gaisa plūsmas dinamika, ieskaitot lamināro efektu, augsta un zema spiediena zonas un cirkulācijas ātrumu, apvienojumā ar siltuma absorbciju un sadali, padara karstā gaisa sprauslu konstruēšanu lokālai apkurei un pareizas BGA remonta nodrošināšanu par sarežģītu uzdevumu. Jebkuras spiediena svārstības vai problēmas ar saspiestā gaisa avotu vai sūkni var ievērojami samazināt iekārtas veiktspēju.

5. Ievads esošajās mašīnās

Ievērojams piemērs ir DH-A2, ko ražo Shenzhen Dinghua Technology Development Co., Ltd. Šīs iekārtas lielajā apakšā tiek izmantota infrasarkanā apkure, kas sastāv no sešām infrasarkano staru apkures cauruļu grupām, savukārt mazajā apakšā tiek izmantots infrasarkanais sildošais vējš. Augšējā daļā tiek izmantota karstā gaisa apkure, kas sastāv no sildīšanas stieples spoles un augstspiediena gāzes caurules. Vadības sistēma darbojas PLC režīmā un var saglabāt līdz 200 temperatūras līknēm.

Priekšrocības:

a. Tas izmanto trīs neatkarīgus sildīšanas korpusus, no kuriem divi var sildīt sekcijās; viens paredzēts pastāvīgai temperatūras sildīšanai, ar iespēju izslēgt piecus sildīšanas korpusus, lai samazinātu enerģijas patēriņu.

b. Optiskā izlīdzināšanas sistēma ļauj veikt ērtākas un ātrākas izlīdzināšanas darbības.

c. PCB atbalsta rāmim ir pozicionēšanas caurumi ātrākai un vienkāršākai PCB fiksēšanai, īpaši neregulāras formas plāksnēm.

d. Trīs neatkarīgu sildelementu izmantošana nodrošina ātrāku temperatūras paaugstināšanās slīpumu, kas labāk atbilst bezsvina procesa prasībām.

e. Augšējā temperatūras kontrole izmanto ārējo gaisa spiedienu, nodrošinot stabilu gaisa spiediena avotu un nodrošinot vienmērīgu temperatūras sadalījumu.

f. Skārienekrāna saskarne ļauj reāllaikā pielāgot temperatūras līkni, padarot darbību ērtāku.
