Smd mašīna Automātiska
1.Optiskā izlīdzināšana, precīza mikroshēmu izvietojuma izlīdzināšana, pilnībā izvairoties no nepareizas izlīdzināšanas;2.Automātiska demontāža, automātiska lodēšana, automātiska mikroshēmu pārstrāde, pilnībā atbrīvojot darbiniekus;3.Skārienjutīga ekrāna darbība, programma ir iepriekš izveidota, to var izmantot prasmīgi bez profesionāļiem tehniskā apmācība, padarot mikroshēmas remontu ļoti vienkāršu.
Apraksts

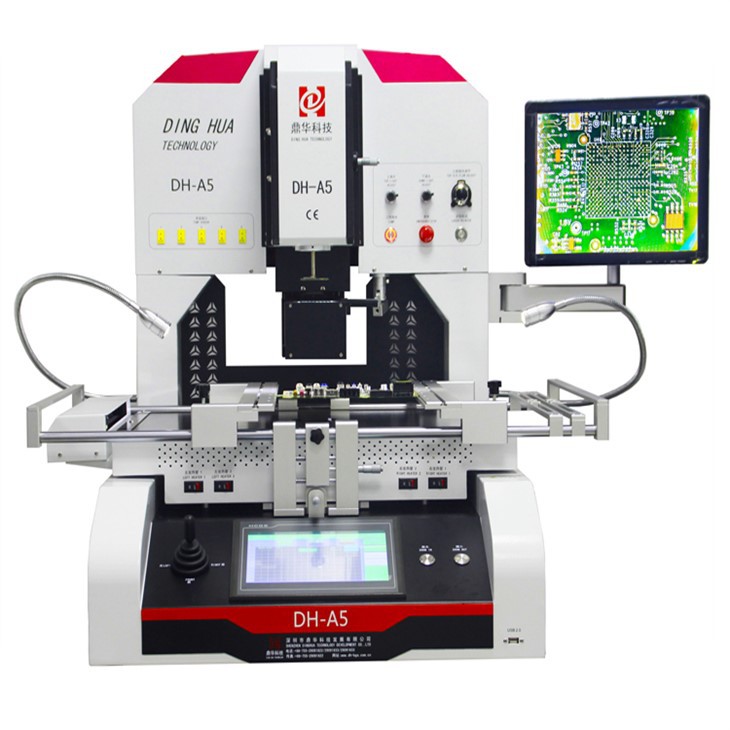

DH-A5 automātiski BGA pārstrādes mašīna
Automātiskā pilnībā automātiskā BGA pārstrādes iekārta ir izmantota Google projektam Vjetnamā, Huawei Ķīnā un
Hyundai Korejā utt.
Plaši izmanto automobiļu rūpniecībā, sakaru nozarēs un elektronisko izstrādājumu nozarēs utt., Kas ir
ļoti efektīvi, lai atrisinātu pēcpārdošanas problēmas dažādām mātesplatēm ar dažādām remonta problēmām.atlodēšanas stacija
Funkcijas
1. Optiskā izlīdzināšana: redzama izlīdzināšanas sistēma, kas var izvairīties no nepareizas izlīdzināšanas;Weller atlodēšanas stacija
2. Automātiskā atlodēšana: automātiski noņemiet mikroshēmu no mātesplates
3. Automātiskā lodēšana: automātiski pielodējiet mikroshēmu tās mātesplatēvakuuma atlodēšanas stacija
4. Lāzera atrašanās vieta: lāzers nosaka mikroshēmas atrašanās vietu tās mātesplatē
5. Automātiskā skenēšana: lai palīdzētu jums novērot komponentus ap mikroshēmām
6.HR precīza regulēšana: var regulēt augšējo gaisa plūsmupace atlodēšanas stacija
7. Skārienekrāns: var iestatīt visus parametrus, piemēram, temperatūru, laiku un slīpuma ātrumu utt.
8. Ķīniešu un angļu: ir ķīniešu un angļu alternatīvalabākā atlodēšanas stacija
9. USB ports: programmatūras augšupielāde vai temperatrue profilu lejupielāde
10. IR mirdzošas lampas: karsta temperatūrastikla vairogs, kas pārklāj IR uzsildīšanas zonu, lai nodrošinātu vienmērīgu siltumu
PCB un mikroshēma.lodēšana un atlodēšana

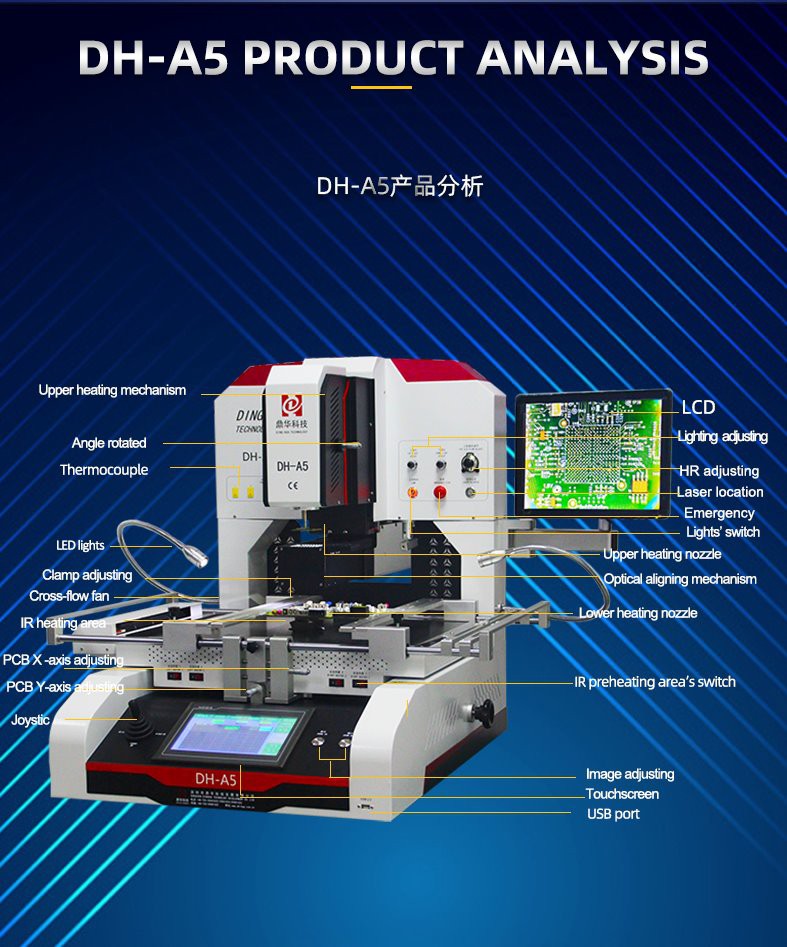

Produktu analīze
| Preces | Funkcija vai lietojums |
| Augšējais apkures mehānisms | Vakuums iebūvēts augšējā karstā gaisa centrā |
| Novērtēts leņķis | Mikroshēma pagriezta izlīdzināšanaijbc atlodēšanas stacija |
| Termopāris | Pārbaudīta ārējā temperatūraatlodēšanas temperatūra |
| LED gaismas | Darba gaismassmd atlodēšanas stacija |
| Gliemenes regulēšana | Mātesplate novietota un fiksēta PCB pārstrādes stacija |
| Šķērsplūsmas ventilators | Mātesplate un mikroshēma atdzesētasmd lodēšanas karstais gaiss |
| IR apkures zona | Priekšsildīšanas zonaātra smd mašīna |
| PCB X-ass noregulēta | Mātesplate ir pārvietota uz X ass |
| PCB Y ass noregulēta | Mātesplate ir pārvietota uz Y assyihua smd pārstrādes stacija |
| Joistika | Tuvināt/tālināt, augšdaļa uz augšu/uz leju |
| LCD | Monitora ekrānssmt pārstrādāt |
| Noregulēts apgaismojums | Noregulēts optiskais CCD apgaismojuma avots |
| HR pielāgots | Noregulēta augšējā karstā gaisa plūsma |
| Lāzera atrašanās vieta | Mikroshēma norādīta tās vietā uz mātesplates |
| Ārkārtas situācija | Apstāties, kad parādās hakko smd pārstrādes stacija |
| Gaismas slēdzis | Ieslēgt/izslēgt |
| Augšējā sildīšanas sprausla | Karstā gaisa plūsmas savākšanalabākā smd mašīna |
| Optiskā izlīdzināšanas mehānisms | Ļaujiet mikroshēmas punktiem pārklāties uz mātesplates |
| Apakšējā sildīšanas sprausla | Karstā gaisa plūsmas savākšana |
| IR priekšsildīšanas zonas slēdzis | Ieslēgt/izslēgtlēta karstā gaisa lodēšanas stacija |
| Attēls ir pielāgots | Attēls pielāgots monitora ekrānā |
| Skārienekrāns | Ievadīti temperatūras profilikarstā gaisa darba stacija |
| USB ports | Programmatūra ir augšupielādēta un temperatūras profili lejupielādēti |
Produkta parametri
| Barošanas avots | 110 ~ 220 V +/-10% 50/60 Hz |
| Nominālā jauda | 6800W |
| Augšējā jauda | 1200W sugon smd |
| Mazāka jauda | 1200W |
| IR priekšsildīšanas jauda | 3600W virsmas montāžas lodēšana |
| Fiksēta mātesplate | V veida rieva, pārvietojams PCB kronšteins pie X/Y ass, ar universāliem stiprinājumiem |
| Temperatūras kontrole | K-veida, slēgta cikla |
| Temperatūras precizitāte | +/- 1 grādssugon smd pārstrādes stacija |
| Mātesplates izmērs | Max 550 * 500 mm % 2c Min 10 * 10mm |
| Mikroshēmas izmērs | Minimālais izmērs 1*1mm, maks. 80*80mm |
| Minimālā telpa | 0,1 mmkarstā gaisa pārplūdes stacija |
| Platformas precīza noregulēšana | Priekšpuse/aizmugure/kreisais/labais: 15mm |
| Tuvināt/tālināt | 1-200 reizesgaisa lodēt |
| Ārējās temperatūras pārbaudītas pieslēgvietas | 5 gab (pēc izvēles)SMD BGA |
| Montāžas precizitāte | +/-0,01 mm |
| Izmērs | L650 * W700 * H850mm |
| Neto svars | 92 kgsmd atlodēšanas stacija |
Šīs mikroshēmas var pārstrādāt šādi:
Šīs mikroshēmas var pārstrādāt, ietverot tās visas, kā norādīts tālāk, bet ne tikai:
BGA PFGA POP TQFP TDFN TSOP PBGA CPGA un tā tālāk.PCB pārstrādes pakalpojumi
Inteliģenti kontrolēta temperatūraPCB pārstrādes stacija
Saskaņā ar skārienekrānā iestatītajiem temperatūras profiliem iekārta tiks automātiski kalibrēta, ja nepieciešams.ātra 850a smd pārstrāde

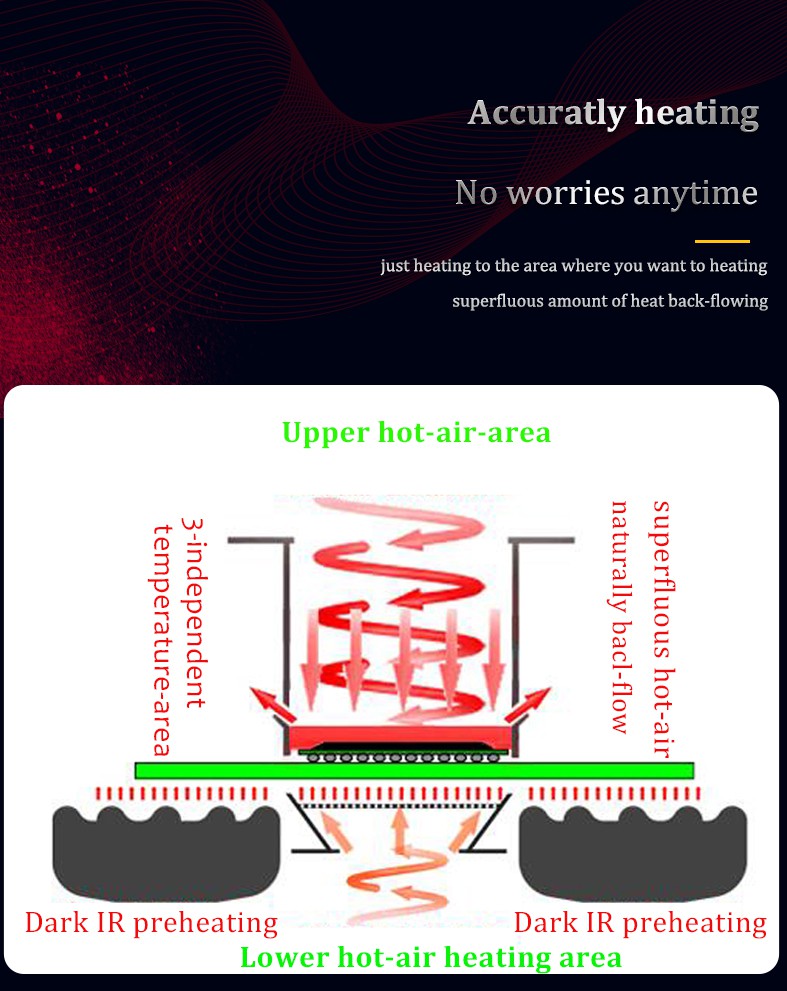

Priekšsildīšanas zona un darba pamatsshēmas plates re
Augšējā un apakšējā karstā gaisa plūsma atlodēšanai vai lodēšanai, rezerves gaisa plūsma aizplūdīs.pcb pārstrāde
IR priekšsildīšanas zona tiek izmantota mātesplates priekšsildīšanai, kas var maksimāli aizsargāt mātesplati.šķeldas lodēšana

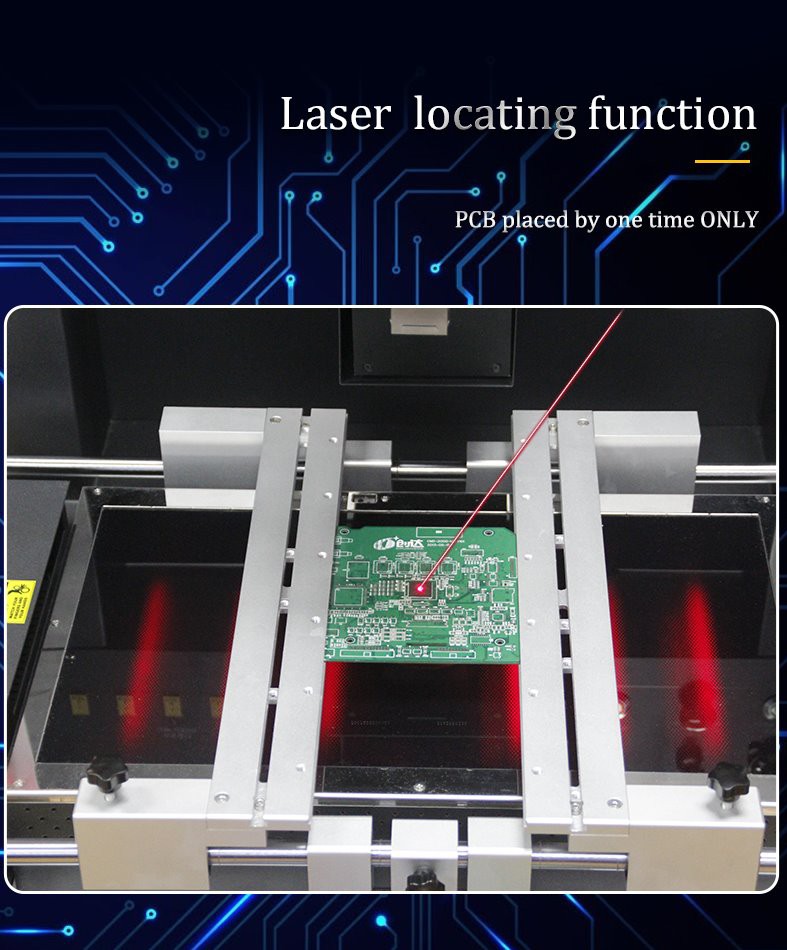

Lāzera atrašanās vietachip quik plūsma
Lāzera atrašanās vieta — kas var palīdzēt inženierim ātri atrast mikroshēmas pozīciju mātesplatē.mikroshēma quik smd291
Saglabāti temperatūras profililodēšanas mikroshēmas
Labāka pieredze darbā, pārstrādājot uzņēmumu, var tikt saglabāts tik daudz profilu, cik vēlaties, un tie var tikt pilnvaroti pārvaldīt.ātra mikroshēmu smd noņemšana
Automātiskās BGA apstrādes iekārtas darba video:
