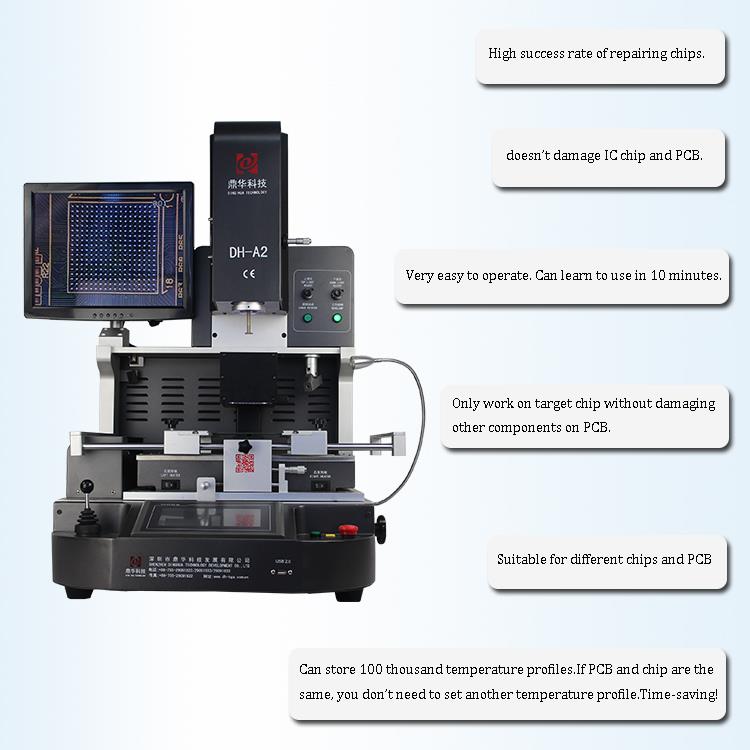

DH-A2 BGA pārstrādes stacija

DH-A2 BGA pārstrādes stacija

1. DH-A2 BGA pārstrādes stacijas pielietošana

Piemērots dažādām PCB.

Datora, viedtālruņa, klēpjdatora, MacBook loģikas plates, digitālās kameras, gaisa kondicionētāja, TV un

citas elektroniskās iekārtas no medicīnas nozares, sakaru nozares, automobiļu rūpniecības utt.

Piemērots dažāda veida mikroshēmām: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA,

LED mikroshēma.

2. DH-A2 BGA pārstrādes stacijas produkta īpašības

• Automātiska atlodēšana, montāža un lodēšana.

• Raksturīgs lielam tilpumam (250 l/min), zemam spiedienam (0,22 kg/cm2), zemai temperatūrai (220 grādi) pilnīga pārstrāde

garantē BGA mikroshēmu elektrību un izcilu lodēšanas kvalitāti.

• Klusā un zema spiediena tipa gaisa pūtēja izmantošana ļauj regulēt klusu ventilatoru, gaisa plūsma var

var regulēt līdz 250 l/min.

• Karstā gaisa vairāku caurumu apaļa centra atbalsts ir īpaši noderīgs liela izmēra PCB un BGA, kas atrodas centrā.

PCB. Izvairieties no aukstās lodēšanas un IC krituma.

• Apakšējā karstā gaisa sildītāja temperatūras profils var sasniegt pat 300 grādus, kas ir būtiski liela izmēra mātesplatei.

Tikmēr augšējo sildītāju var iestatīt kā sinhronizētu vai neatkarīgu darbu

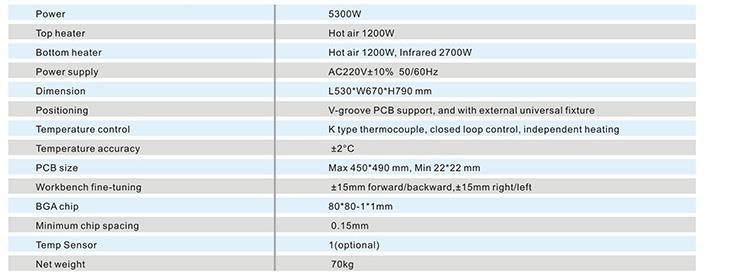

3.DH-A2 BGA pārstrādes stacijas specifikācija

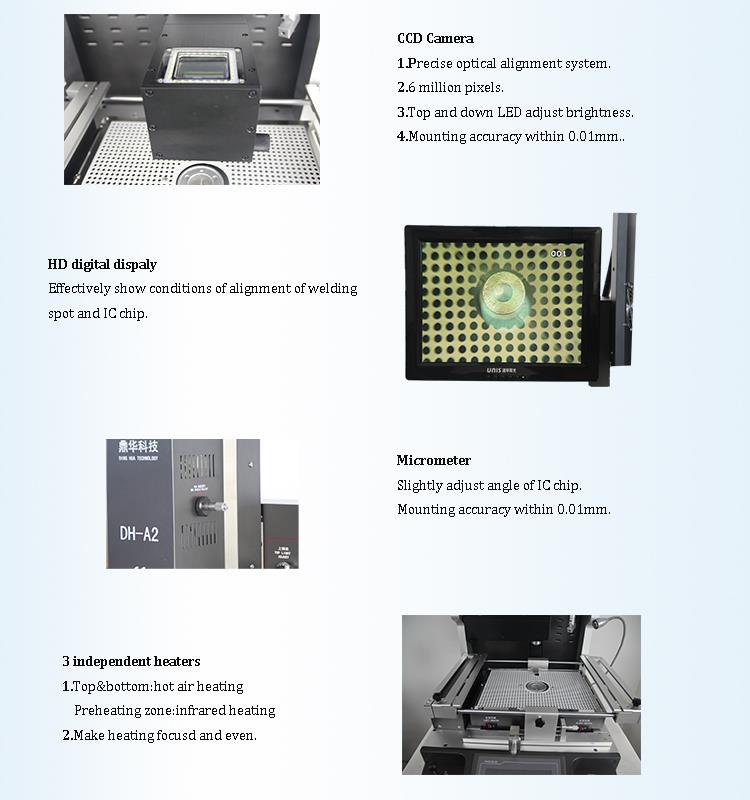

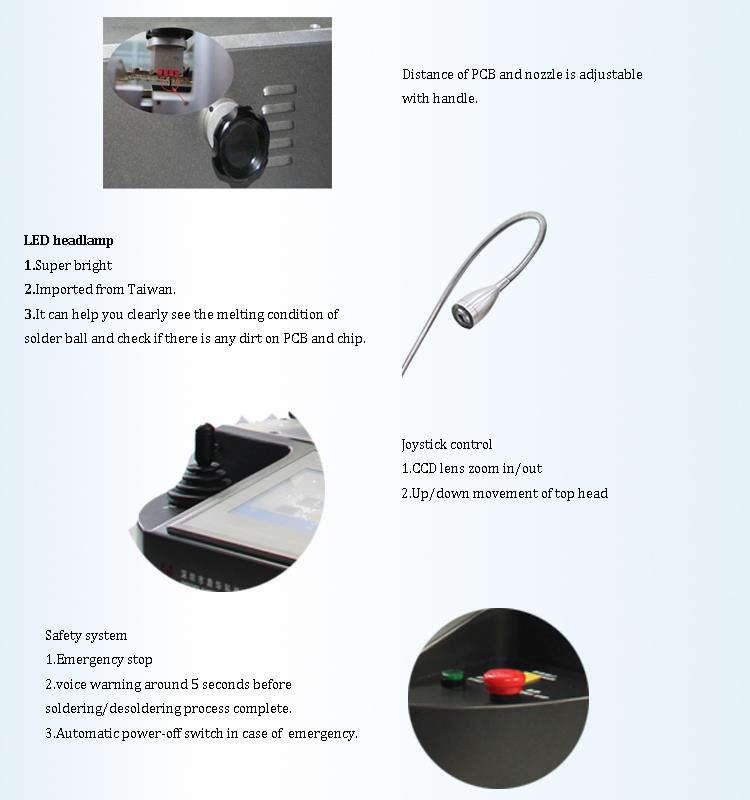

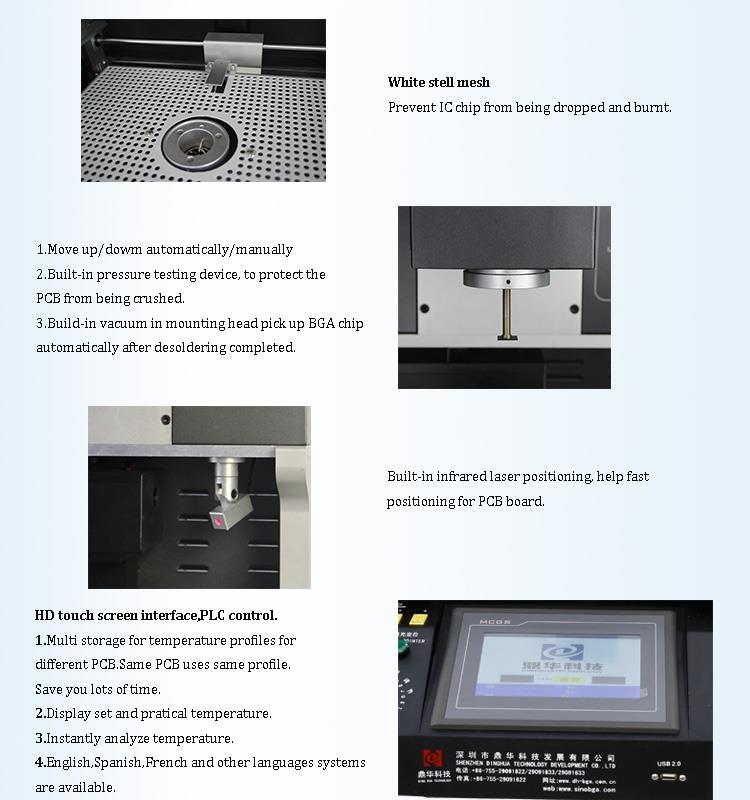

4. Detaļas par DH-A2 BGA pārstrādes staciju

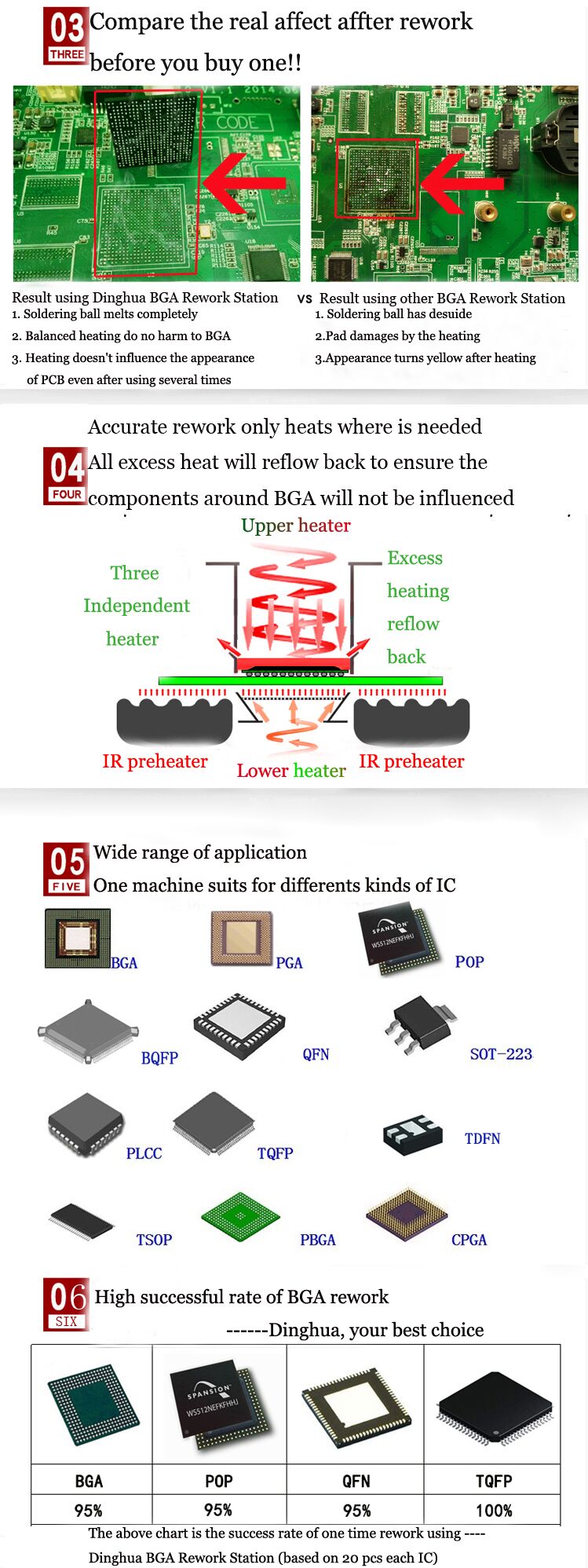

5.Kāpēc izvēlēties mūsu DH-A2 BGA pārstrādes staciju?

6.DH-A2 BGA pārstrādes stacijas sertifikāts

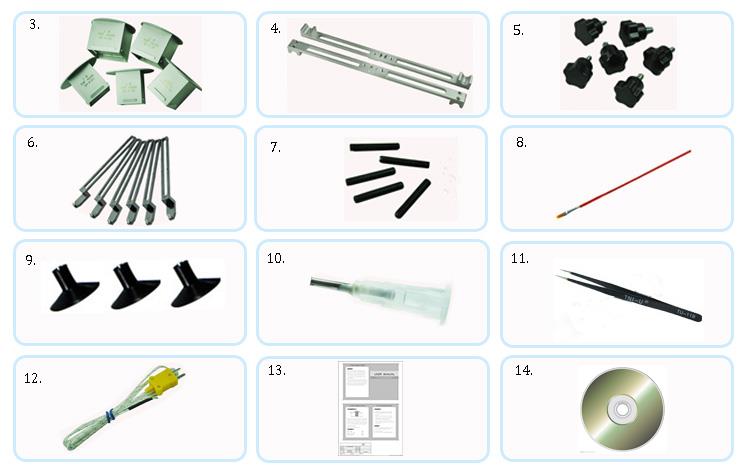

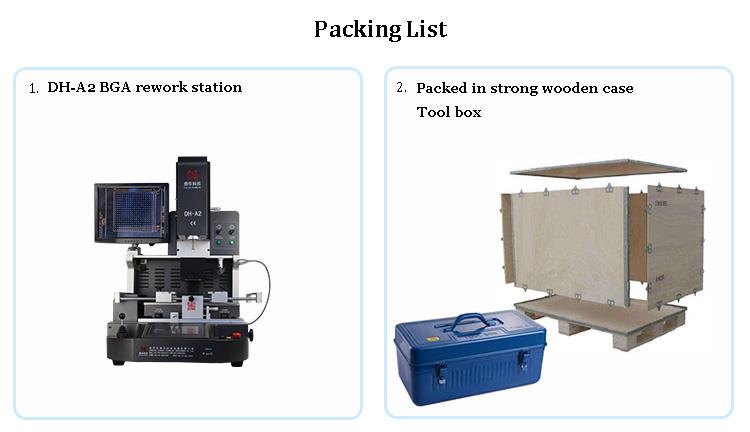

7. DH-A2 BGA pārstrādes stacijas iepakošana un nosūtīšana

8. Saistītās zināšanas parDH-A2 BGA pārstrādes stacija

• Kāds ir BGA metināšanas procesa tehnoloģijas princips?

BGA lodēšanā izmantotais reflow lodēšanas princips. Šeit mēs iepazīstinām ar lodēšanas lodīšu pārplūdes mehānismu lodēšanas procesā.

Kad lodēšanas lode atrodas apsildāmā vidē, lodēšanas lodītes pārplūde ir sadalīta trīs fāzēs:

Iepriekšēja uzsildīšana:

Pirmkārt, šķīdinātājs, ko izmanto vēlamās viskozitātes un sietspiedes īpašību sasniegšanai, sāk iztvaikot, un temperatūrai jābūt lēnai

(apmēram 5 grādi C sekundē), lai ierobežotu vārīšanos un izšļakstīšanos, novērstu mazu skārda lodīšu veidošanos un, lai salīdzinātu dažas sastāvdaļas, iekšējās

uzsver. Jutīgs, ja komponenta ārējā temperatūra paaugstinās pārāk ātri, tas izraisīs bojājumus.

Flux (pasta) ir aktīva, sākas ķīmiskās tīrīšanas darbība, ūdenī šķīstošajai plūsmai (pastai) un netīrajai plūsmai (pastai) ir vienāda tīrīšana

darbība, izņemot to, ka temperatūra ir nedaudz atšķirīga. Metāla oksīdi un daži piesārņotāji tiek noņemti no metāla un lodēšanas daļiņām

būt saistītam. Labiem metalurģiskajiem lodēšanas savienojumiem ir nepieciešama "tīra" virsma.

Temperatūrai turpinot paaugstināties, lodēšanas daļiņas vispirms izkūst atsevišķi un sāk "izgaismošanas" procesu, sašķidrināšanu un virsmas sūkšanu.

Tas aptver visas iespējamās virsmas un sāk veidoties lodēšanas savienojumi.

Reflukss:

Šis posms ir ārkārtīgi svarīgs. Kad viena lodēšanas daļiņa ir pilnībā izkususi, tā apvienojas, veidojot šķidru alvu. Šajā laikā virsmas spraigums

sāk veidoties lodēšanas filejas virsma, ja atstarpe starp komponentu vadiem un PCB spilventiņu pārsniedz 4 jūdzes (1 jūdzes=vienu tūkstošdaļu Vienu collu),

ļoti iespējams, ka tapa un paliktnis ir atdalīti virsmas spraiguma dēļ, kas izraisa skārda gala atvēršanos.

Nomierinies:

Atdzesēšanas fāzē, ja dzesēšana ir ātra, alvas punkta stiprība būs nedaudz lielāka, taču tai nevajadzētu būt pārāk ātrai, lai iekšpusē radītu temperatūras stresu.

komponents.
