PCB pārstrādes sistēma
PCB pārstrādes sistēma DH-5880 ir paredzēta profesionāliem PCB remonta lietojumiem. Tā ir karstā gaisa lodēšanas un atlodēšanas iekārta, kas spēj apstrādāt dažāda veida mikroshēmas, tostarp POP, SOP, QFN, BGA un citus. Sistēma simulē atkārtotas plūsmas lodēšanas procesu un izmanto segmentētu sildīšanu, lai samazinātu termisko stresu un samazinātu PCB bojājumu risku.
Apraksts
Produktu apraksts
PCB pārstrādes sistēma DH-5880 ir profesionāls PCB remonta rīks. Aprīkots ar trim neatkarīgām temperatūras zonām (ieskaitot augšējo sildītāju, apakšējo sildītāju un infrasarkano staru sildīšanas zonu), HD skārienekrānu, vakuuma pildspalvu, četrus ārējos temperatūras sensorus, lāzera rādītāju, USB portu. To izmanto dažādiem mātesplates remontiem, piemēram, iPhone, iPad, Macbook, xBox playstation un citai elektronikai.
PCB pārstrādes sistēma ir specializēts rīks, ko izmanto BGA un citu virsmas{0}}montāžas komponentu lodēšanai un atlodēšanai uz PCB plāksnēm. Tam parasti ir precīza temperatūras kontrole, karstā gaisa sildīšana vai infrasarkanā sildīšana, kā arī regulējami ķermeņi, lai nodrošinātu stabilu un precīzu mikroshēmu remontu. Šāda veida pārstrādes stacijas tiek plaši izmantotas elektronikas remontā un nelielu-partiju ražošanā tādām ierīcēm kā klēpjdatori, mobilie tālruņi, spēļu konsoles un dažādi PCB komplekti.
Produkti Bildes

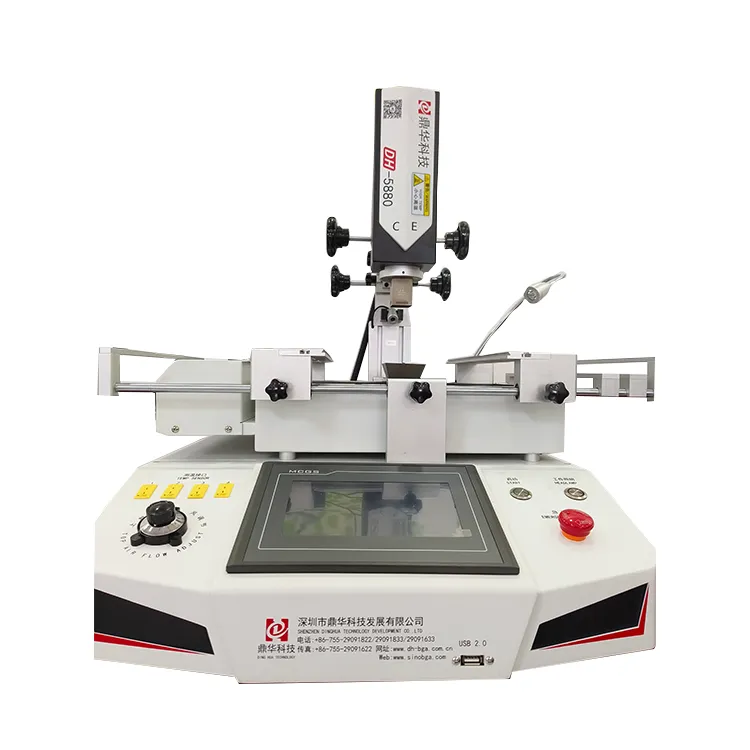

Zemāk ir DH-5880 attēli no četriem dažādiem leņķiem:
Produktu specifikācija
|
Vienums
|
Parametrs
|
|
Kopējā jauda
|
5500w
|
|
Augšējais sildītājs
|
1200w
|
|
Apakšējais sildītājs
|
1200 w (otrā temperatūras zona)
|
|
Infared sildītājs
|
3000 w (trešā temperatūras zona)
|
|
Darbības režīms
|
Skārienekrāns + rokasgrāmata
|
|
Izmēri
|
L500*W600*H700mm
|
|
Temperatūras profilu uzglabāšana
|
50 000 grupu
|
|
PCB pozicionēšana
|
V-rieva + universāls stiprinājums + 5-punktu atbalsts + Regulējams X virzienā
|
|
BGA pozicionēšana
|
Lāzers, kas vērsts uz tā centru
|
|
Temperatūras kontrole
|
K-tips termopāris + slēgtā cilpa + automātiskā kompensācija
|
|
Temperatūras precizitāte
|
±2 grādi
|
|
PCB izmērs
|
Max 450*380mm Min 10*10mm
|
|
BGA izmērs
|
1*1-80*80mm
|
|
BGA absorbcijas režīms
|
Vakuuma sūkšanas pildspalva
|
|
Minimālais attālums starp mikroshēmām
|
0,1 mm
|
|
Ārējais temperatūras sensors
|
4, pēc izvēles
|
|
Mašīnas tips
|
darbvirsma
|
|
Neto svars
|
48 kg
|
Produktu detaļas
iedarbināšana: ieslēdziet galveno lukturi: apgaismojumam pārliecinieties, vai tas varētu būt darbs tumšā vidē avārijas apstāšanās : ja rodas avārijas, nekavējoties nospiediet pogu
Temperatūras sensors: 4 gab. ārējās temperatūras pārbaude
Augšējā gaisa regulēšana: dažādu līmeņu augšējā karstā gaisa regulēšana
Šķērsplūsmas -ventilators: nodrošina PCB un mikroshēmu atdzesēšanu pēc apstrādes vai pēc avārijas pogas nospiešanas
Strāvas slēdzis: visas mašīnas elektrības padeve, kas nodrošina drošāku risinājumu elektrības noplūdes vai īssavienojuma gadījumā, tas nekavējoties tiks pārtraukts
HD skārienekrāns: temperatūras profils, dzesēšana, vakuuma pildspalvas iestatījums
Vakuuma pildspalva: paņemiet mikroshēmu pēc atlodēšanas
lāzera rādītājs: izmantojiet, lai izlīdzinātu mikroshēmu pozīciju. Norādot uz mikroshēmas centru
Karstā gaisa sildīšanas zona (augšējais sildītājs, apakšējais sildītājs), infrasarkanā priekšsildīšanas zona
Produktu pielietojums
1. Sadzīves elektronikas nozare
(Mobilie tālruņi, planšetdatori, klēpjdatori, televizori, spēļu konsoles)
2. Datoru un IT aparatūra
(Mātesplates, grafiskās kartes, serveri)
3. Telekomunikāciju iekārtas
(Maršrutētāji, sakaru plates, bāzes staciju moduļi)
4. Automobiļu elektronika
(ECU, sensori, vadības moduļi, informācijas un izklaides sistēmas)
5. Rūpnieciskās automatizācijas un vadības sistēmas
(PLC plates, vadības paneļi, rūpniecisko iekārtu elektronika)
6. Medicīnas elektronika
(Diagnostikas ierīces, uzraudzības sistēmas, medicīniskās vadības paneļi)
7. Aviācijas un aizsardzības elektronika
(Navigācijas sistēmas, vadības bloki, misijai{0}}kritiskās elektroniskās plates)
8. SMT Manufacturing & Electronics Assembly
(Prototipu izstrāde, nelielas{0}}sērijas ražošana, kvalitatīva pārstrāde)
9. Pētniecības un attīstības laboratorijas un izglītības iestādes
(Procesu izpēte, apmācība un elektronikas inženierzinātņu izglītība)
Pakešu saraksts
1. Mašīna: 1 komplekts
2. Viss iepakots stabilos un stingros koka korpusos, kas ir piemēroti importam un eksportam.
3. Augšējā sprausla: 3 gab (20 * 20 mm, 30 * 30 mm, 40 * 40 mm)
Apakšējā sprausla: 2gab (35 * 35 mm, 55 * 55 mm)
4. Sija:2 gab
5. Plūmju kloķis:4 gab
6. Unicersal armatūra:4 gab
7. Atbalsta skrūve:5 gab
8. Otu pildspalva:1 gab
9. Vakuuma krūze:5 gab
10. Uzgriežņu atslēga:3 gab
11. Temperatūras sensora vads:1 gab
12. Vakuuma sūcējs: 5 gab
13. Profesionālās instrukcijas grāmata:1 gab
14. Instrumentu kaste:1 gab
