Optiskās kameras Bga pārstrādes stacija

Optiskās kameras BGA pārstrādes stacija

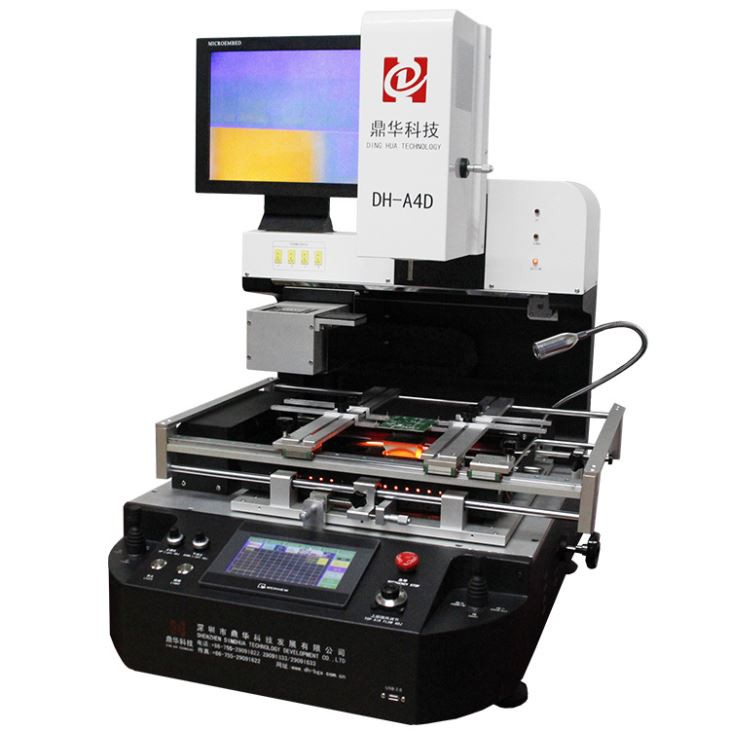

DH-A4D augstas klases pārstrādes stacija, ko izmanto tālruņiem, MacBook, automašīnu vadības PCB un AI viedajam PCB utt.

ar vertikālu lāzera punktu, viedo mikroshēmu padevēju, pilnībā automātisku optisko CCD utt. To ir izmantojis grupas uzņēmums un

starptautiskiem uzņēmumiem ārzemēs, piemēram, Foxconn, Google, Volvo u.c.

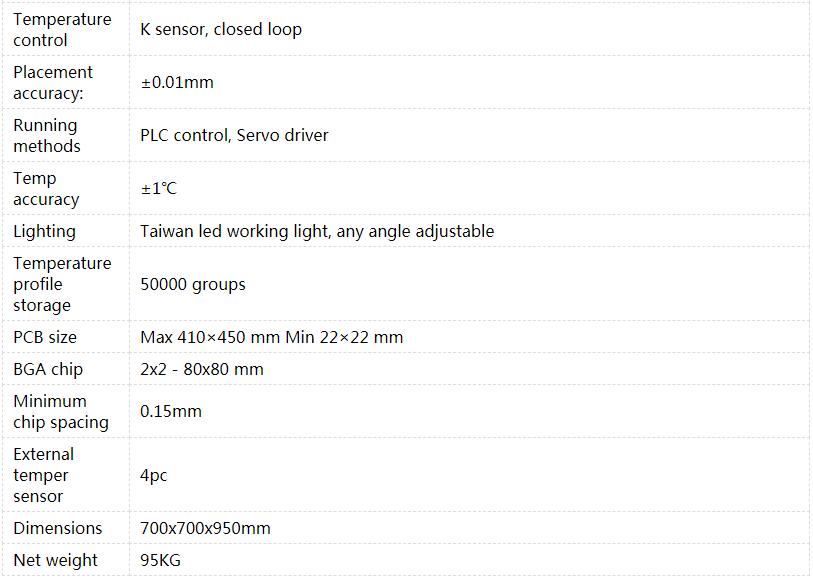

Optiskās kameras BGA pārstrādes stacijas produkta parametrs

Dažas optiskās kameras BGA pārstrādes stacijas funkcijas

Ļoti efektīva 6800 W hibrīda sildīšanas galva

Liela platība infrasarkanā apakšējā apkure 3 apkures zonās (4200 W)

Integrēta vakuuma pipete komponentu noņemšanai un novietošanai

Ļoti precīzs novietojums ar integrētu spēka sensoru

Uzlabots vizuālais palīgs

Datorizēta komponentu izvietošana

Procesa vadību un dokumentāciju var saglabāt iekārtā vai eksportēt, izmantojot USB 2.{1}}

Piemērots izmantošanai rūpnīcā, universitātes laboratorijā un citās vietās.

Optiskās kameras BGA pārstrādes stacijas produkta informācija

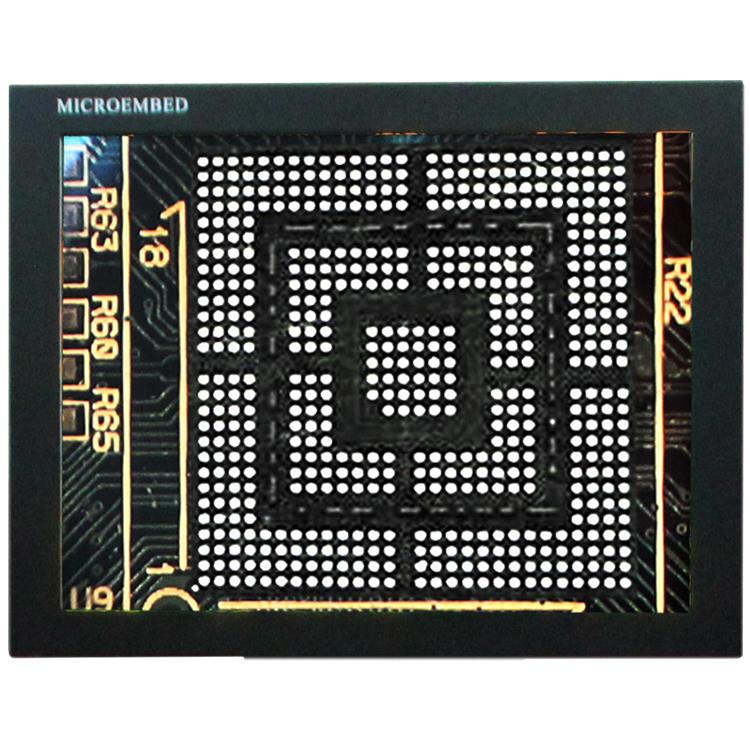

Monitora ekrāns, 15 collas, HD 1080P, var tuvināt vai tālināt 10–220x, izmantot PCB punktu un mikroshēmu attēlveidošanai.

Indikācijas gaismas 3 neatkarīgām apkures zonām, kad tās uzsilst, gaismas nepārtraukti mirgos, līdz plkst.

tika iestatīta temperatūra.

Viedais mikroshēmu padevējs un pilnībā automātisks optiskais CCD objektīvs, padevējs var būt pieejams 1 * 1 ~ 80 * 80 mm, optiskais CCD objektīvs, kas importēts no

Panasonnic, augstas kvalitātes un izturīgs, gan padevējs, gan optiskais CCD var darboties kopā uz priekšu, atpakaļ, pa kreisi vai pa labi.

Dzesēšanas ventilators PCB tiek atdzesēts pēc lodēšanas vai atlodēšanas, lai nodrošinātu, ka tas pēc iespējas ātrāk var pazemināties līdz normālai temperatūrai.

Ja avārijas poga ir nospiesta uz leju vai tiek strādāts pār to, tā automātiski darbojas dzesēšanai.

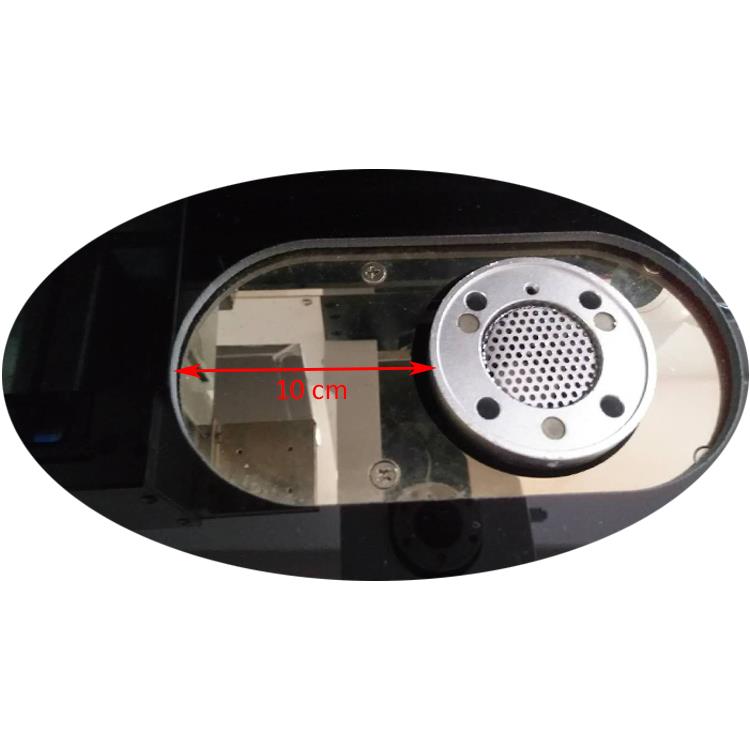

Pārvietojama IR priekšsildīšanas zona, labāk piemērota precīzai PCB un mikroshēmu iepriekšējai uzsildīšanai, visu IR zonu var pārvietot pa labi vai pa kreisi par 10 cm.

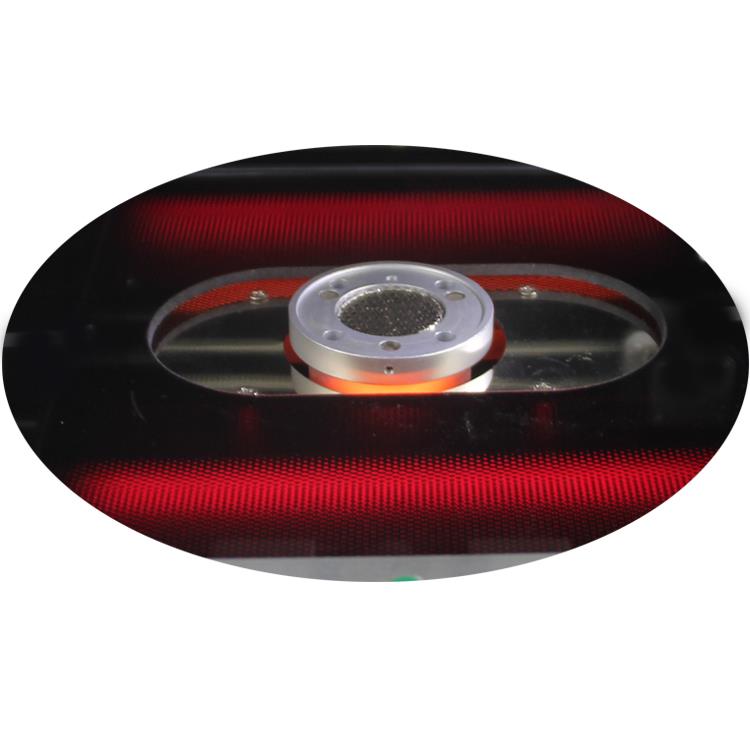

Oglekļa šķiedras apkures caurules ir pārklātas ar stikla vairogu, tumšo gaismu viegli absorbē PCB vai mikroshēma, un stikla vairogs

var bloķēt mazu komponentu vai putekļu iekrišanu iekšpusē, lai pārliecinātos, ka iekārtas iekšpuse ir tīra un tajā nav 4

caurules, no kurām divas vajadzības gadījumā var izslēgt.

Mūsu vērtīgie klienti, kuri izmanto mūsu iekārtas

Šie klienti, kā minēts iepriekš, izmanto mūsu BAG pārstrādes staciju, automātisko skrūvju bloķēšanas iekārtu vai automātisko lodēšanas staciju,

lai gan Apple un Google iegādājas mūsu iekārtas no sava līguma ražotāja.

Mums ir aptuveni 100 patentu, un tas tiek palielināts, tikai lai reklamētu jaunus produktus, kas atbilst klientu dažādajām prasībām

dažādās jomās.

Šīs optiskās kameras BGA pārstrādes stacijas produktu piegāde, apkalpošana un iepakošana

1. Pirms piegādes mašīnai vismaz 24 stundas tiks veikts vibrācijas tests, piemēram, transportlīdzeklim, kas brauc ceļā, tikai lai pārbaudītu, vai iekārtai nav radusies kāda problēma, pēc tam iekārta darbosies 24 stundas, lai redzētu. ja tas ir normāli.

2. Mašīna tiks iepakota saplākšņa kastē ar putuplasta iekšpusē un izmantojot koka stieņus, lai to salabotu, kastē tiks ievietota viena rokasgrāmata un mācību CD.

3. 3 gadu garantija sildītājiem (tie ir vienīgie palīgmateriāli mašīnā), 1 gads visai iekārtai (2 gadi izplatītājam) un mūža atbalsts mašīnas tehniskajai nodrošināšanai.

FAQ par optisko kameru BGA pārstrādes staciju

1. J: Vai es varu kaut ko noformēt (mainīt) mašīnā?

A: Parasti tas ir labi, ja šī iekārta ir mūsu darbnīca, bet, ja esat saņēmis mašīnu, jūs nevarat mēģināt mainīt tās struktūru bez atļaujas.

2. J: Kādi ir BGA remonta posmi?

A: Vispirms noņemiet sastāvdaļas; Pēc tam noņemiet lodēšanas atlikumu. Kad esat noņēmis visu lieko lodmetālu un BGA ir pārveidots, visbeidzot, lodēšana.

3. J: Vai mašīnas augšējā galva nokritīs ātri un pēc tam salauzīs mikroshēmu un PCB?

A: Lai aizsargātu PCB un mikroshēmu no saspiešanas, montāžas galviņā ir iebūvēta spiediena pārbaudes ierīce. Tiklīdz spiediena pārbaudes ierīce konstatē spiedienu, mašīnas augšējā galva automātiski apstāsies.

4.Q: Montāžas galviņā iebūvētais vakuums automātiski uztver BGA mikroshēmu pēc atlodēšanas pabeigšanas.

A: Sildīšanas procesā temperatūra ir ļoti augsta. Vai pēc sildīšanas procesa pabeigšanas man ir jāizvēlas mikroshēma uz PCB?

Zināšanas par optisko kameru BGA pārstrādes staciju

Karstā gaisa un IR pārstrādes stacijas: galvenās atšķirības

Galvenā atšķirība starp karstā gaisa un IR pārstrādes stacijām ir metode, ar kuru tās silda PCB komponentu. Kā norāda to attiecīgie nosaukumi, karstā gaisa stacijas izmanto apsildāmu gaisu, savukārt IR stacijas izmanto infrasarkanos starus. Karstā gaisa stacijā virkne dažāda izmēra sprauslu vada gaisa cirkulāciju un nodrošina vienmērīgu siltuma sadali. Savukārt IR sistēmās var izmantot fiksētu keramikas sildītāju, IR gaismas tipa sildītājus vai fokusētu staru kūli. Lētākas iekārtas siltuma izstarošanai izmanto keramikas tipa sildītāju. Tā nav patiesa IR, taču tā to reklamē ražotāji. Vidējās cenas iekārtās tiek izmantota IR gaisma, un tās var izmantot žalūzijas, lai kontrolētu apsildāmo zonu. Gan keramiskie sildītāji, gan infrasarkanais starojums ar žalūzijām ne vienmēr palīdz fokusēt apsildāmo zonu. Detaļas, kas apņem BGA, iespējams, būs jāaizsargā, lai pasargātu tās no karstuma bojājumiem. Izmantojot patiesi fokusētu staru IR, jūs varat viegli pielāgot staru no neliela laukuma uz lielu laukumu. BGA apkārtējās daļas netiek ietekmētas, un stars ļoti precīzi fokusējas uz apgabalu, kuru izvēlaties sildīt. Viena šāda veida IR priekšrocība ir tā, ka jums nav jāiegādājas dažādas siltuma sprauslas, kā tas tiek darīts ar karstā gaisa iekārtām. Trūkums ir tāds, ka IR gaismas un IR stars var nesasildīt noteiktas šķiltavas vai sudraba krāsas daļas. Lai detaļas uzkarstu, iespējams, būs jāpielīmē īpaša melna lente.
