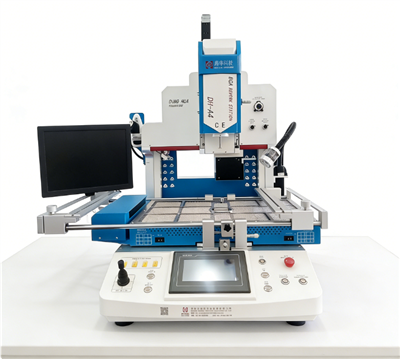

Klēpjdatoru remonta mašīna
Mūsu BGA pārstrādes stacija ir vismodernākā-smd lodēšanas stacija-, kas izstrādāta precizitātei, atkārtojamībai un ērtai lietošanai. Tas apvieno optisko redzamību, vairāku{4}zonu apkuri un automatizētu apstrādi, lai apmierinātu PCB remonta sarežģītās vajadzības, īpaši mobilo tālruņu remontā un kompaktās elektronikas restaurācijā.
Apraksts
Produkta pārskats
Profesionāla BGA pārstrādes stacija — labākais risinājums precīzu mobilo tālruņu remontam
Šajā uzlabotajā BGA apstrādes stacijā ir integrēta optiskā izlīdzināšana, automātiska demontāža/metināšana un inteliģenta temperatūras kontrole, lai nodrošinātu nozarē{0}}lielāko precizitāti un efektivitāti. Paredzēts mūsdienīgam elektronikas remontam, tas ievērojami vienkāršo BGA mikroshēmu pārstrādi-no mazākajiem SMD komponentiem līdz lieliem procesoriem-, padarot to par neaizstājamu.mobilo tālruņu remonta rīksjebkurai profesionālai darbnīcai.
Aprīkots ar augstas -izšķirtspējas CCD redzes sistēmu, lāzera pozicionēšanu un ±0,01 mm izvietojuma precizitāti, tas pilnībā novērš novirzes. Trīs-zonu apkure (augšējais karstais gaiss + infrasarkanais apakšējais) ar slēgta-cilpas K- tipa termopāra vadību nodrošina temperatūras precizitāti ±2 grādu robežās. Izmantojot skārienekrāna darbību,-iepriekš ielādētas programmas un abus manuālos/automātiskos režīmus, pat sarežģītas mikroshēmas nomaiņas kļūst ātras un atkārtojamas.
Neatkarīgi no tā, vai remontējat viedtālruņus, planšetdatorus vai citus PCBA, šī stacija piedāvā daudzpusīgu savietojamību (PCB līdz 550 × 530 mm, mikroshēmas no 2 x 2 mm līdz 80 x 80 mm) un ietver tādas praktiskas funkcijas kā aizsardzība pret smalku stiepļu sietu, ārējās temperatūras pieslēgvietas, USB datu eksportēšana un CE{6}}sertificēta drošības aizsardzība.
Ideāli piemērotsmobilo telefonu remontsspeciālistiem un elektronikas ražotājiem, tas palielina produktivitāti, samazina cilvēku kļūdas un katru reizi nodrošina uzticamus, profesionālus rezultātus.
Galvenās iezīmes
1.Optiskā izlīdzināšanas sistēma
Augstas-izšķirtspējas regulējama CCD kamera ar 10x–100x palielinājumu, dubultu-krāsu sadalīšanu, automātisko-fokusu un spilgtuma regulēšanu. Ļauj pilnībā-novērot skatu, lai novērstu "nāves leņķus" un nodrošinātu perfektu skaidu novietojumu.
2. Pilnībā automatizēta darbība
Automātiski demontē, lodē un savāc skaidas. PLC-vadāms ar soļu motora piedziņu un lineāro slīdni precīzai X/Y/Z kustībai. Atbrīvo tehniķus no manuālas atkārtošanas.
3.Regulējama gaisa plūsma
Maiga gaisa plūsma var tikt regulēta atbilstoši detaļu izmēram, novēršot sīku detaļu aizplūšanu pārstrādes laikā.
4. Lāzera pozicionēšana un V{1}}rievas PCB turētājs
Lāzers ātri norāda dēļa atrašanās vietu; Universālais V-rievas stiprinājums satur PCB no 10 × 10 mm līdz 550 × 530 mm, ar ±15 mm precīzu noregulējumu X/Y virzienos.
5. Trīskāršas apkures zonas ar neatkarīgu vadību
Augšējais sildītājs: 1200W karstais gaiss.
Apakšējie sildītāji: 2. zona – 1200W, 3. zona – 4200W infrasarkanie.
Katra zona tiek neatkarīgi kontrolēta, izmantojot PID automātisko{0}}skaņošanu un K-tipa termopāra slēgtās-cilpas sistēmu.
6.Drošība un aizsardzība
Smalks tērauda siets uz priekšsildītāja novērš sīku detaļu iekrišanu; avārijas apstāšanās un automātiskās izslēgšanas{0}}aizsardzība; CE sertificēts.
7. Lietotājam-draudzīgs skārienekrāna interfeiss
Iebūvēts-rūpnieciskajā datorā, kurā darbojas operētājsistēma Windows, atbalsta vairāku-līkņu-reāllaika displeju, programmu glabāšanu, līkņu analīzi un aizsardzību ar paroli. Nav nepieciešama īpaša apmācība.
8. Divi darbības režīmi
Gan manuālie, gan automātiskie režīmi elastīgai atkļūdošanai vai pakešu apstrādei.
9. Ārējie temperatūras porti un USB eksportēšana
1–5 papildu ārējo sensoru pieslēgvietas precīzai profila pārbaudei; USB interfeiss programmatūras atjauninājumiem un datu pārsūtīšanai uz datoru.
Produktu parametri
| Modelis | Automātiskās optiskās izlīdzināšanas BGA pārstrādes stacija |
| Kopējā jauda | 6800W |
| Barošanas avots | AC220V±10%, 50/60Hz |
| PCB izmērs | Max 550×530 mm, Min 10×10 mm |
| Saderība ar mikroshēmu | 2x2mm ~ 80x80mm BGA/CSP/QFN |
| Izvietojuma precizitāte | ±0,01 mm |
| Temperatūras kontroles precizitāte | ±2 grādi |
| Minimālais mikroshēmas solis | 0,15 mm |
| Kameras palielinājums | 10x - 100x |
| Vadības sistēma | Iegultais industriālais dators + HD skārienekrāns |
| Sildīšanas metode | Augšējais karstais gaiss + apakšējā infrasarkanais + apakšējais priekšsildīšana |
| Izmēri (LxWxH) | 1022 mm × 670 mm × 850 mm |
| Neto svars | Aptuveni . 97 kg |
Uzlabotas dizaina detaļas
Integrēta sildīšanas un novietošanas galva ar skrūvju transmisiju.
8 segmentu apkures/dzesēšanas + 8-segmentu mērcēšanas kontrole.
Iebūvēts -vakuuma sūknis ar 60 grādos pagriežamu sūkšanas sprauslu (nav nepieciešama ārēja gaisa padeve).
Skaņas signāls 5–10 sekundes pirms cikla pabeigšanas; izvēles dzesēšanas ventilators, lai novērstu PCB deformāciju.
Sakausējuma sprauslas ir pieejamas vairākos izmēros, 360 grādu pagriežamas un viegli nomaināmas.
Ārējās temperatūras pieslēgvietas nodrošina reāllaika{0}}profilēšanu un kalibrēšanu.
Kāpēc izvēlēties mūsu pārstrādes staciju?
Šī iekārta ir ne tikai asmd lodēšanas stacija-tas ir pilnīgs precīzs pārstrādes risinājums. Tas palielina pirmās-pārejas panākumu līmeni, samazina dēļa bojājumus un paātrina remonta darbplūsmas, padarot to par ideālumobilo tālruņu remonta rīkspakalpojumu centriem, ražotājiem un pētniecības un attīstības laboratorijām. Ar izturīgu konstrukciju, precīzām vadības ierīcēm un automatizētām funkcijām tas pārvērš sarežģīto BGA pārstrādi par vienkāršu, atkārtojamu procesu.
