Ball Grid Array pārstrādes stacija
DH{0}}A2E ir lēciens uz priekšu pārstrādes tehnoloģijā, apvienojot rūpniecisko automatizāciju ar sub-milimetru precizitāti, lai tiktu galā ar vissarežģītākajiem PCB remontdarbiem. Šī pilnībā-funkcionētā lodīšu režģa masīva pārstrādes stacija ir paredzēta vidēm, kur atkārtojamība, darbspējas laiks un nevainojami rezultāti nav-apspriežami.
Apraksts

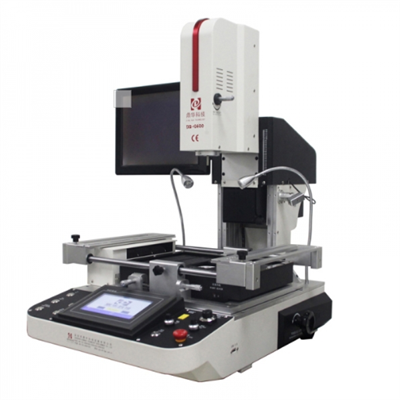

DH-A2E: nākamā automatizētās precīzās pārstrādes evolūcija
DH-A2E nosaka jaunu etalonu automatizētam, augstas{2}}precizitātes PCB remontam. Izstrādāts kā uzlabotslodīšu režģa masīva pārstrādes stacija, tajā ir integrēta optiskā izlīdzināšana ar pilnībā automatizētiem atlases-un-novietošanas, atlodēšanas un lodēšanas cikliem, ievērojami samazinot operatora atkarību un cilvēka kļūdas.
Izstrādāts gan precizitātei, gan ērtai lietošanaismd pārstrādes stacijasasniedz ievērojamas specifikācijas: temperatūras kontrole ±1 grāda robežās un pozicionēšanas precizitāte 0,01 mm. Tā intuitīvais skārienekrāna-interfeiss ar iepriekš-ielādētām programmām ļauj visu līmeņu tehniķiem veikt sarežģītaspārstrādāt bga automātiskiprocesus ar pārliecību. No smalkiem mikro-BGA līdz lieliem komponentiem, DH-A2E veic plašu SMT remontdarbu klāstu, padarot to par ideālu stūrakmeni jebkurai modernai elektronikas remonta laboratorijai vai ražošanas līnijai, kas cenšas palielināt ražu un konsekvenci.
Produktu priekšrocības

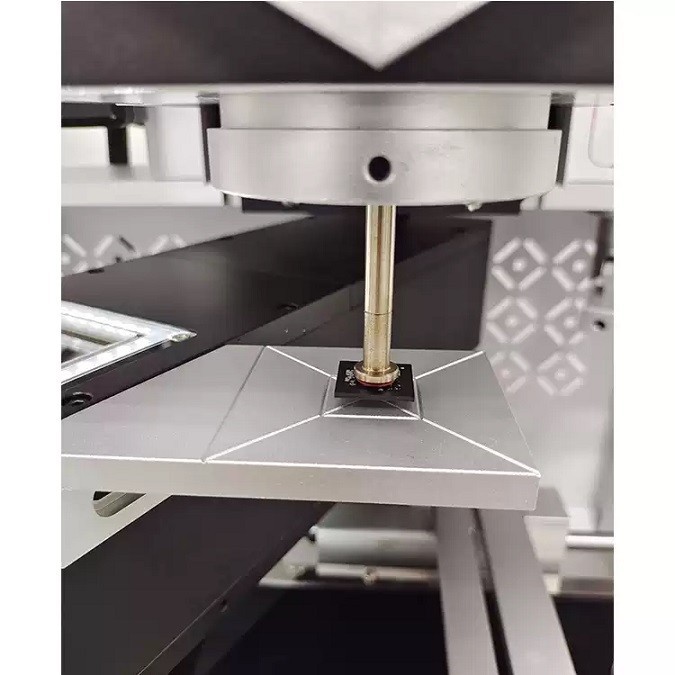

1. Pilnībā automatizēts pārstrādes cikls:Izbaudiet īstu roku{0}}noņemšanu, izmantojot automātisko skaidu noņemšanu, ievietošanu un lodēšanu. Integrētā redzes sistēma un automatizētā materiālu apstrāde (izņemšana, padeve, kameras pozicionēšana) pabeidz apārstrādāt bga automātiskiprocess, kas samazina manuālo iejaukšanos un palielina caurlaidspēju.

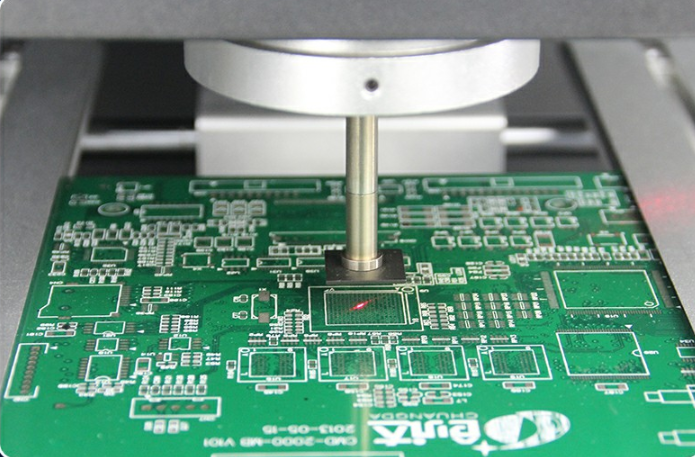

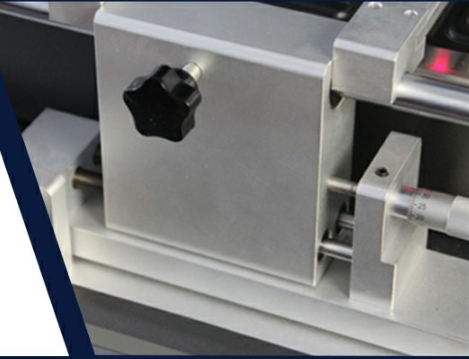

2. Apakš-Milimetru precizitātes izlīdzināšana:Integrēta augstas{0}}precīzas optiskās izlīdzināšanas sistēma kopā ar motorizētu lineāro slīdni (X, Y, Z-ass precīza regulēšana) nodrošina komponentu izvietošanu ar precizitāti0,01 mm, praktiski novēršot novirzes.

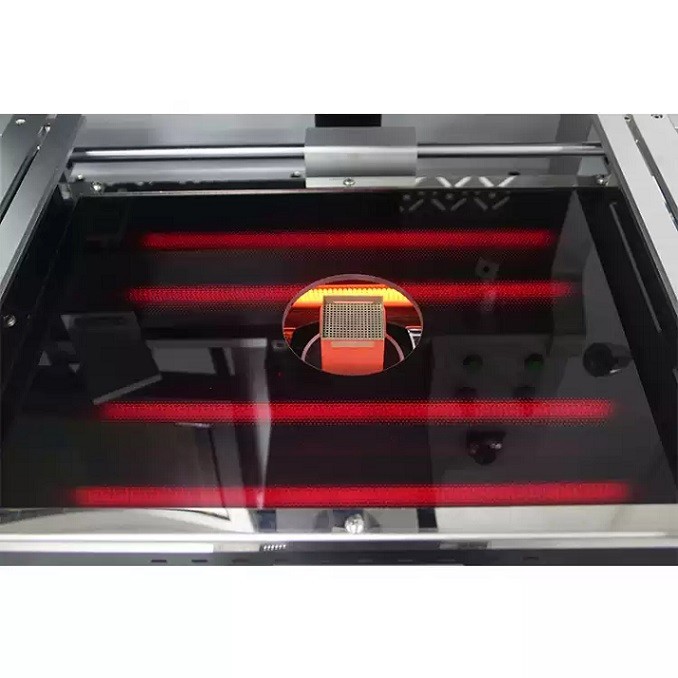

3. Rūpnieciskā-pakāpes termiskā pārvaldība:Trīs{0}}zonu neatkarīga apkures sistēma (augšējā, apakšējā, priekšsildīšana) ar slēgta-cilpas K- tipa termopāra vadību uztur temperatūras novirzi robežās.±1 grāds. Apakšējais sildītājs ar lielu platību-vienmērīgai sildīšanai ir piemērots dažādu izmēru PCB.

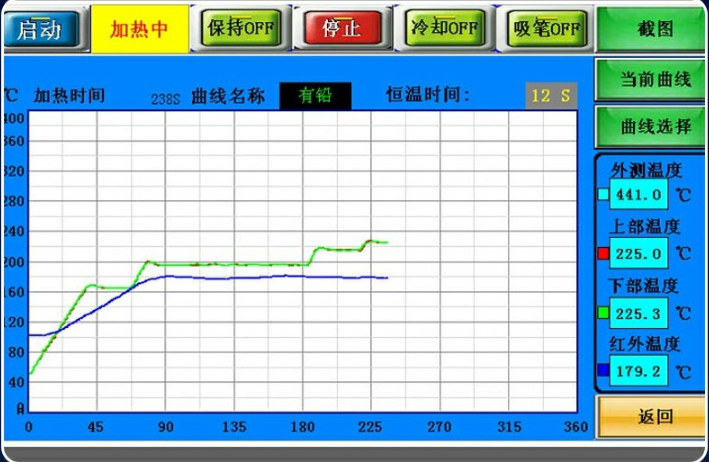

4. Intuitīva skārienekrāna-vadība:Rūpnieciskais dators ar HD skārienekrānu un PLC vadību piedāvā gan manuālo, gan automātisko režīmu. Tas nodrošina reāllaika-temperatūras līknes grafikus, analīzi un glabā plašus profilus viena-pieskāriena darbībai, vienkāršojot sarežģītus uzdevumus.
Produktu parametri
| Kategorija | Specifikācija |
|---|---|
| Modelis | DH-A2E |
| Kopējā jauda | 5700W |
| Apkures zonas | 3 (augšējā: 1200 W, 2. apakšējā zona: 1200 W, 3. zona: 3200 W) |
| Barošanas avots | AC220V ±10%, 50/60Hz |
| Temperatūras kontrole | Slēgts{0}}cikls ar K-tipa termopāri |
| Temperatūras precizitāte | ±1 grāds |
| Pozicionēšanas precizitāte | 0,01 mm |
| Maks. PCB izmērs | 450 x 500 mm |
| Min. PCB izmērs | 10 x 10 mm |
| Saderīgs mikroshēmas izmērs | 2x2 mm līdz 80x80 mm |
| Min. Chip Piķis | 0,1 mm |
| Izmēri (LxWxH) | 600 x 700 x 850 mm |
| Neto svars | 70 kg |
Paredzēts profesionālai darbnīcai:

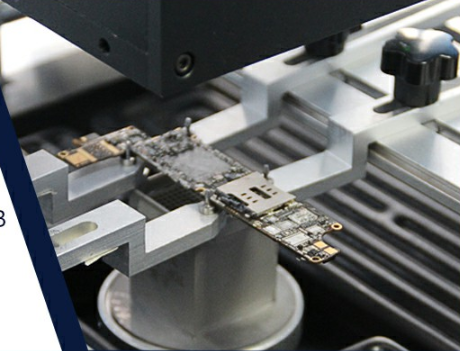

Papildus galvenajām specifikācijām DH{0}}A2E ir paredzēts ikdienas profesionālai lietošanai. Funkcijas, piemēram, regulējama gaisa plūsma maziem komponentiem, 360 grādos pagriežamas sprauslas, universālie ķermeņi, ātra dzesēšana un balss brīdinājumi, veido nevainojamu darbplūsmu. Tā izturīgssmd pārstrādes stacijakonstrukcija, CE sertifikācija un avārijas drošības līdzekļi nodrošina uzticamu un drošu darbību prasīgos apstākļos.
Ideāli piemērots:Elektronikas ražošanas pakalpojumi (EMS), augstas{0} uzticamības remonta centri (automobiļu, kosmosa, medicīnas), pētniecības un izstrādes nodaļas un jebkura darbība, kam nepieciešama uzticama, automatizēta un precīza pārstrāde.
Produktu detaļas
