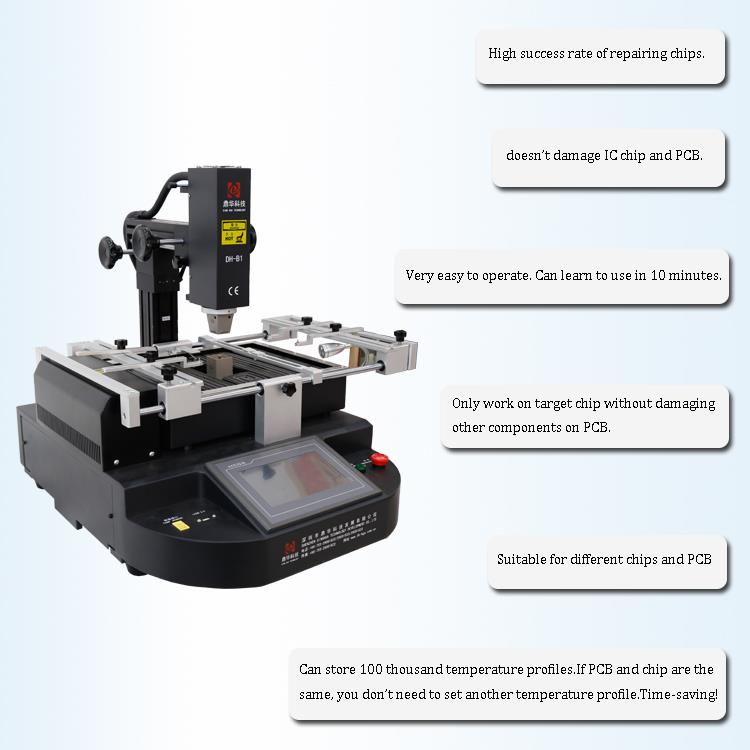

HD skārienekrāna BGA pārstrādes mašīna
DH-B1 BGA pārstrādes stacija ir bez instrumentiem, bez gāzes, uzreiz/precīzi kontrolējama, tīra, modulāra, modernāma un rada 100% ražas SMD pārstrādi bez komplikācijām . Tas nodrošina ārkārtīgi augstu profilēšanas un procesa līmeni .}}}}}}}}}}}}
Apraksts
1. produkta funkcijas
- Cilvēka un mašīnas saskarnePiedāvā vairākus darbības režīmus un atļauju līmeņus . Metināšanu, dezolēšanu un montāžu var veikt manuāli . viegli darbināt .
- Augstas izšķirtspējas skārienekrāns, līdz 800 × 600 pikseļiem .
- Aprīkots ar Delta Double Ball Bearing Flow ventilatoruGaisa padevei nav nepieciešama ārēja gaisa avota .
- Pieņem dcce 6- kanāla modulitemperatūras kontroles sistēmai ar automātisku PID pielāgošanu .
- Sildītāji tiek uzraudzīti reālā laikā. Negadījuma gadījumā attiecīgie sensori sūta signālus uz PLC, kas izslēdz izejas kanālu un parāda kļūmes stāvokli,automātiski aizsargājot sistēmu.
3. specifikācija
| Spēks | 4800W |
| lop neeater | Karstais gaiss 800W |
| Apakšējais sildītājs | Karstais gaiss 1200W, infrasarkanais 2400W |
| Barošanas avots | AC220V ± 10% 50/60Hz |
| Dimensija | L535*W650*H600 mm |
| Pozicionēšana | V-grove pb atbalsts un ar ārēju universālo armatūru |
| Temperatūras kontrole | K-type termopārs . slēgtas cilpas vadība, neatkarīga apkure |
| Temperatūras precizitāte | ± 2 grādi |
| PCB izmērs | MAX 355*335 mm . min 50*50 mm |
| Workbench precizēšana | ± 15 mm uz priekšu/atpakaļ, ± 15 mm pa labi/pa kreisi |
| BGA mikroshēma | 80{1}2mm |
| Minimālais mikroshēmu atstarpe | 0,15 mm |
| Temo sensors | 1 (pēc izvēles) |
| Neto svars | 30 kg |
4. Sīkāka informācija oF HD TneķītrsSkņadaBGA ReborātsMsāpēt

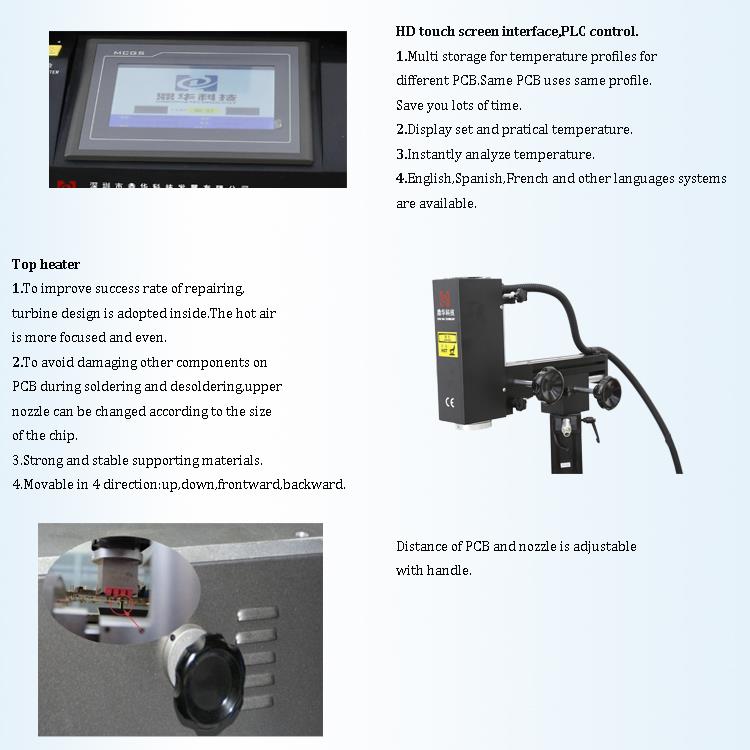

1. HD skārienekrāna saskarne;
2. trīs neatkarīgi sildītāji (karstais gaiss un infrasarkanais);
3. vakuuma pildspalva;

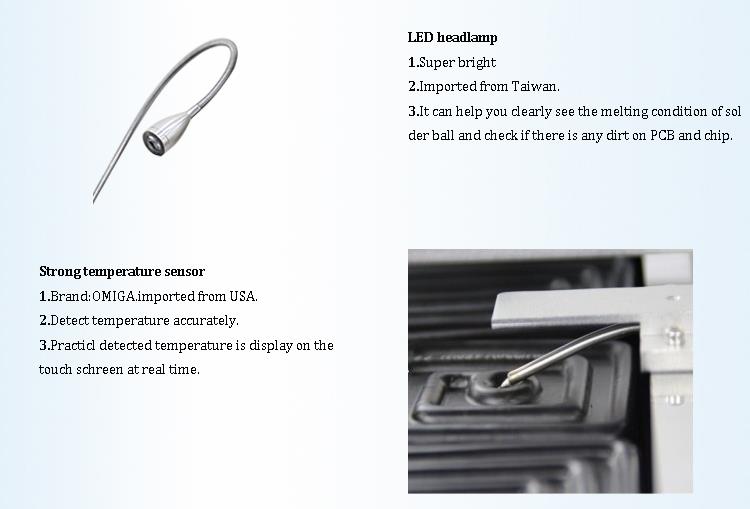

4. LED lukturis .
5. Apliecība

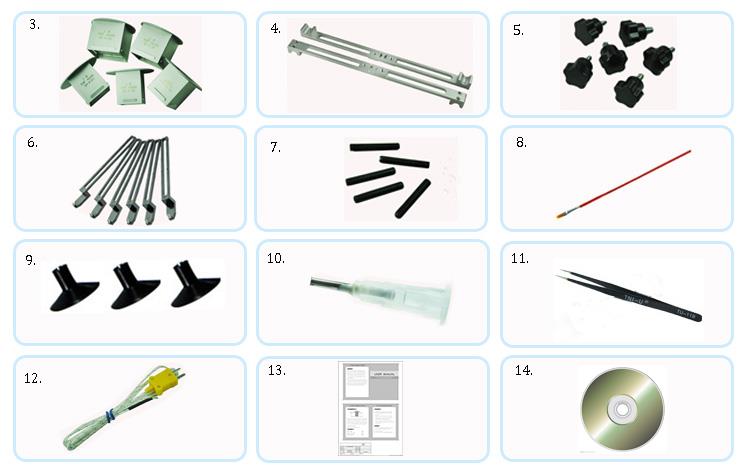

6. Iesaiņošana un sūtījums
7. saistītās zināšanas
Kas ir SMD?
SMD apzīmēVirsmas piestiprināta ierīce, kas attiecas uz komponentiem, kas tiek izmantotiVirsmas stiprinājuma tehnoloģija(Smt) .
Elektroniskās shēmas plates ražošanas sākumposmā visa montāža tika veikta manuāli ., kad tika ieviestas pirmās automatizētās mašīnas, tās varēja ievietot tikai vienkāršas svina komponentus; Sarežģītākām detaļām joprojām bija nepieciešams manuāls izvietojums viļņu lodēšanai .
Virsmas uzstādīti komponenti tika ieviesti apmēram pirms 20 gadiem, atzīmējot jaunu laikmetu, kurā gandrīz visi komponenti no pasīvām detaļām līdz aktīviem komponentiem un integrētām shēmām, kas ir pārejošas uz virsmas stiprinājumu (SMD) . Ar tos tagad var apstrādāt ar automatizētām izvēles mašīnām .}.
Montāža:
Ilgu laiku tika uzskatīts, ka visi tapu komponenti galu galā tiks pārveidoti par SMD pakotnēm . šodien, SMD tehnoloģija tiek plaši izmantota LED displejos .
Trīs vienāir SMD LED displeja tehnoloģijas tips, kurā trīs dažādu krāsu LED mikroshēmas tiek iekapsulētas vienā līmenī ar noteiktiem intervāliem .
Pilnkrāsu LED displeji, izmantojot trīs-vienā SMD tehnoloģijai, ir plašāks skata leņķis, un tām var būt virsmas, kas apstrādātas ar difūzu atstarojumu ., kā rezultātā tiek samazināta graudainība un uzlabota vienveidība . Krāsas izteiksmē, spektrofotometriskā atdalīšana trīs in-one displejos ir simple.
Tā kā visa virsma izstaro gaismu, trīs vienā displeji nodrošina vienveidīgāku krāsu un uzlabotu plakanumu, padarot tos par standartu augstas definīcijas LED displejiem ., tomēr, ņemot vērā sarežģīto ražošanas procesu un izaicinošos apkopes apkopi, izmaksas ir salīdzinoši augstas, tāpēc šī tehnoloģija parasti ir paredzēta augstas klases LED displeja produktiem .} parasti ir paredzēts augstas klases LED displeja produktiem .)
