Automātiska BGA IC mikroshēmu noņemšanas mašīna

Automātiska BGA IC mikroshēmu noņemšanas mašīna

1. Automātiskās BGA IC mikroshēmu noņemšanas mašīnas pielietošana

Datora mātesplate, viedtālrunis, klēpjdators, MacBook loģikas plate, digitālā kamera, gaisa kondicionieris, televizors un

citas elektroniskās iekārtas no medicīnas nozares, sakaru nozares, automobiļu rūpniecības utt.

Piemērots dažāda veida mikroshēmām: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA,

LED mikroshēma.

2. Automātiskās BGA IC mikroshēmu noņemšanas iekārtas produkta īpašības

• Ļoti efektīva, ilgstoša 400 W hibrīda apsildes galva

• Pēc izvēles ar 800 W IR apakšējo apsildi

• Iespējami ļoti īsi lodēšanas laiki

• Aktivizēšana ar drošības kājas slēdzi

• Sistēmas darbības gaismas diodes

• Intuitīva darbība bez programmatūras

3. Automātiskās BGA IC mikroshēmu noņemšanas iekārtas specifikācija

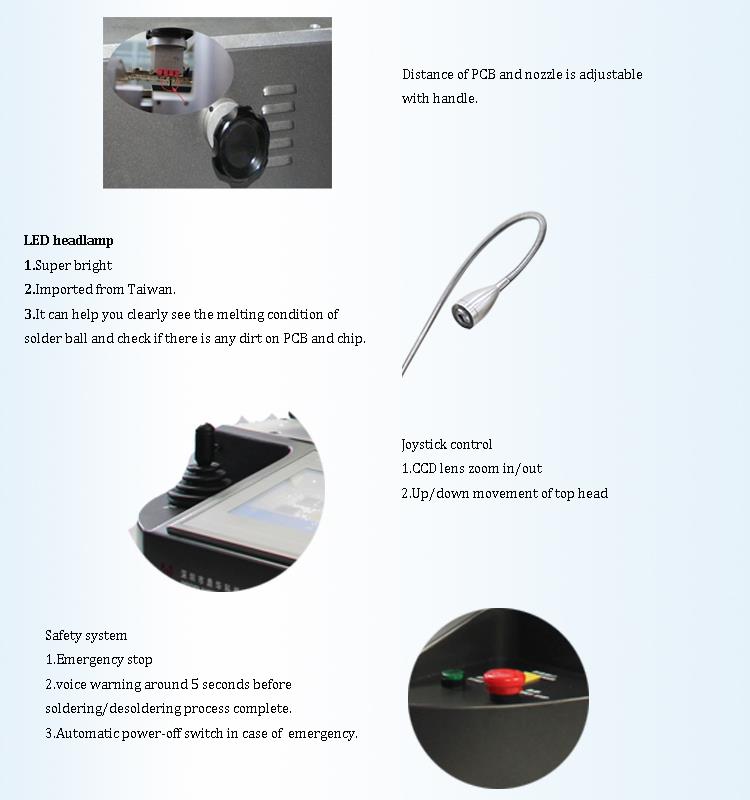

4. Detaļas par automātisko BGA IC mikroshēmu noņemšanas mašīnu

5.Kāpēc izvēlēties mūsu automātisko BGA IC mikroshēmu noņemšanas iekārtu?

6. Automātiskās BGA IC mikroshēmu noņemšanas iekārtas sertifikāts

7. Automātiskās BGA IC mikroshēmu noņemšanas mašīnas iepakošana un nosūtīšana

8.Saistītās zināšanas

Kas ir dēļu lodēšana?

Shēmas plate, shēmas plate, PCB plate, PCB lodēšanas tehnoloģija Pēdējos gados ir attīstījusies

elektronikas nozarē, var atzīmēt, ka ļoti acīmredzama tendence ir reflow lodēšanas tehnoloģija. Principā sasauc-

Ieliktņus var arī lodēt ar pārlodēšanu, ko parasti sauc par lodēšanu caur caurumu. a-

Priekšrocība ir tāda, ka ir iespējams veikt visus lodēšanas savienojumus vienlaikus, samazinot ražošanas izmaksas. tomēr

temperatūras jutīgie komponenti ierobežo atkārtotas lodēšanas izmantošanu neatkarīgi no tā, vai tas ir spraudnis vai SMD. Tad p-

cilvēki pievērš uzmanību selektīvai lodēšanai. Lielākajā daļā lietojumu pēc pārpludināšanas var izmantot selektīvo lodēšanu

lodēšana. Tas būs ekonomisks un efektīvs veids, kā pabeigt atlikušo ieliktņu lodēšanu, un tas ir f-

ļoti saderīgs ar turpmāko bezsvina lodēšanu.

Shēmas plate, shēmas plate, PCB plate, PCB lodēšanas tehnoloģija Pēdējos gados t-

elektronikas nozarē, var atzīmēt, ka ļoti acīmredzama tendence ir reflow lodēšanas tehnoloģija. Principā sasauc-

Nacionālos ieliktņus var arī lodēt ar pārlodēšanu, ko parasti sauc par lodēšanu caur caurumu. Reklāma-

Priekšrocība ir tāda, ka ir iespējams veikt visus lodēšanas savienojumus vienlaikus, samazinot ražošanas izmaksas. Tomēr te-

temperatūras jutīgie komponenti ierobežo atkārtotas lodēšanas izmantošanu neatkarīgi no tā, vai tas ir spraudnis vai SMD. Tad cilvēki-

pievērš uzmanību selektīvai lodēšanai. Lielākajā daļā lietojumu selektīvo lodēšanu var izmantot pēc atkārtotas lodēšanas

gredzens. Tas būs ekonomisks un efektīvs veids, kā pabeigt atlikušo ieliktņu lodēšanu, un tas ir pilnībā ērts.

saderīgs ar turpmāko bezsvina lodēšanu.

Selektīvās lodēšanas procesa īpašības var salīdzināt ar viļņu lodēšanu, lai saprastu procesu.

selektīvās lodēšanas īpašības. Acīmredzamākā atšķirība starp abām ir tā, ka apakšējā t-

PHB viļņu lodēšanā ir pilnībā iegremdēts šķidrajā lodēšanā, savukārt selektīvā lodēšanā tikai noteiktas

kā tie saskaras ar lodēšanas vilni. Tā kā PCB pati par sevi ir slikts siltumnesējs, tas nesasilda lodmetālu

savienojumi, kas lodēšanas laikā izkausē blakus esošās sastāvdaļas un PCB zonas. Pirms lodēšanas kušmei jābūt arī iepriekš pārklātai.

gredzens. Salīdzinot ar viļņu lodēšanu, plūsma tiek piemērota tikai lodējamajai PCB daļai, nevis visai PCB. Reklāmā-

selektīva lodēšana ir piemērota tikai starpposma sastāvdaļu lodēšanai. Selektīvā lodēšana ir pilnīga

Ir nepieciešama ļoti jauna pieeja un pilnīga izpratne par selektīviem lodēšanas procesiem un iekārtām.

sekmīga lodēšana.

Selektīvie lodēšanas procesi Tipiski selektīvās lodēšanas procesi ietver: plūsmas pārklājumu, PCB priekšsildīšanu, iegremdēšanas lodēšanu.

ng, un velciet lodēšanu.

Plūsmas pārklāšanas process Selektīvajā lodēšanas procesā kušņu pārklāšanas procesam ir svarīga loma. Beigās

lodēšanas karsēšanas un lodēšanas laikā plūsmai jābūt pietiekami aktīvai, lai novērstu tiltu veidošanos un novērstu PCB oksidēšanos.

Plūsmu izsmidzina X/Y robots, kas nes PCB caur plūsmas sprauslu, un plūsma tiek izsmidzināta uz PCB, lai

pielodēts. Šķidrumi ir pieejami vienas sprauslas izsmidzinātājā, mikrocaurumu izsmidzinātājā un vienlaicīgā daudzpunktu/raksta izsmidzinātājā. The

mikroviļņu maksimums pēc reflow lodēšanas procesa, vissvarīgākais ir precīza plūsmas izsmidzināšana. mi-

cro-hole izsmidzināšanas veids nekad nepiesārņos laukumu ārpus lodēšanas vietas. Minimālais lodēšanas punkta raksta diametrs

mikroizsmidzināšana ir lielāka par 2 mm, tāpēc uz PCB uzklātā lodmetāla pozicionālā precizitāte ir ±0,5 mm, lai

nodrošiniet, lai plūsma vienmēr pārklātu lodēto daļu. Izsmidzināmās lodēšanas devas pielaidi nodrošina piegādātājs.

Ir norādīts plūsmas lietojums, un parasti tiek ieteikts 100 procentu drošības pielaides diapazons.

Priekšsildīšanas procesa galvenais mērķis selektīvās lodēšanas procesā ir nevis samazināt termisko spriegumu, bet gan

noņemiet šķīdinātāja pirmsžāvēšanas plūsmu, lai plūsmai būtu pareizā viskozitāte pirms ieiešanas lodēšanas vilnī. Tā laikā-

ldering, priekšsildīšanas siltuma ietekme uz lodēšanas kvalitāti nav kritisks faktors. PCB materiāla biezums, ierīces iepakojuma izmērs,

un plūsmas veids nosaka priekšsildīšanas temperatūras iestatījumu. Selektīvai lodēšanai ir dažādi teorētiskie skaidrojumi.

priekšsildīšanas iespējas: daži procesa inženieri uzskata, ka PCB pirms plūsmas izsmidzināšanas ir jāuzsilda; cits

point of view is that soldering is not required without preheating. The user can arrange the selective soldering process ac-

atbilstoši konkrētajai situācijai.
