SMD BGA pārstrādes stacija
1. IR tastatūra BGA reballing Machine ar 2 apkures zonām .
2. ir piemērots liela izmēra mikroshēmai (mazāk nekā 80*80 mm) .
3. Rentabls un vienkārši jāizmanto .
Apraksts
IR tastatūra BGA REBELLING MACHINE
Pilna IR BGA pārstrādes stacija ar divām apkures zonām, piemērota lielām mikroshēmām (līdz 80 × 80 mm) un dažādiem PCB, piemēram, televizoriem, spēļu konsolēm un datoriem .
1. SMD BGA pārstrādes stacijas ražošanas parametrs
| Kopējā jauda | 2300W |
| Augšējais sildītājs | 450W |
| Apakšējais sildītājs | 1800W, pilnībā ievietots stikla ekranā nodalījumā |
| Spēks | 110 ~ 250 V 50/60Hz |
| Augšējā galvas kustība | Uz augšu / uz leju, rotēt brīvi . |
| Apgaismojums | Taivānas LED darba apgaismojums, jebkurš leņķis pielāgots . |
| Uzglabāšana | Uzglabājiet 10 temperatūras profilu grupas |
| Pozicionēšana | V-rosa, PCB atbalstu var pielāgot X, Y virzienos ar ārēju universālo armatūru |
| Temperatūras kontrole | K sensors, slēgta cilpa |
| Temperatūras precizitāte | ± 2 grādi |
| PCB izmērs | Max 270 * 320 mm min 20 * 20 mm |
| BGA mikroshēma | 5*5 ~ 80*80 mm |
| Minimālais mikroshēmu atstarpe | 0,15 mm |
| Ārējais rūdījuma sensors | 1gm |
| Izmēri | L480 × W370 × H390 mm |
| Neto svars | Aptuveni 15,5 kg |
2. Produkta informācija
Augšējais IR sildītājs: 80 × 80 mm, 450 W, 110–240 V (pēc izvēles) . var sildīt gandrīz visus mikroshēmu veidus .
Piemērots mātesplatēm līdz 270 × 320 mm .

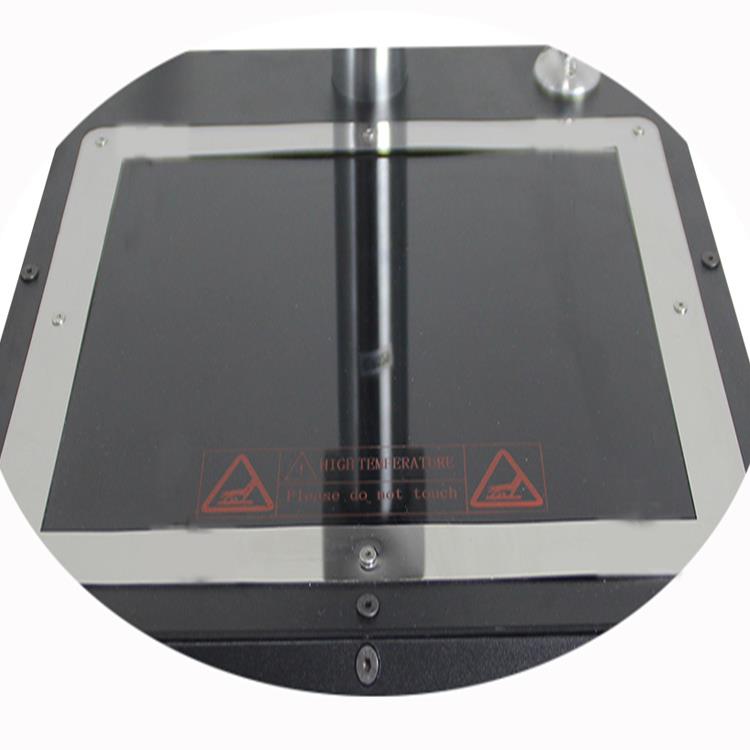

Apakšējā IR sildītājs: pilnībā ieslēgts ar stikla vairogu .
Universālie armatūraIekļaujiet krokodilu klipus, "V" rievas un izliektus balstus, lai nodrošinātu jebkuras formas no televizoriem un datoriem PCB līdz iPhone .
Neatkarīgi no tā, vai PCB ir TV, dators, kaut arī iPhone utt. .
Universālas armatūra jebkurai PCB ar neregulāru formu

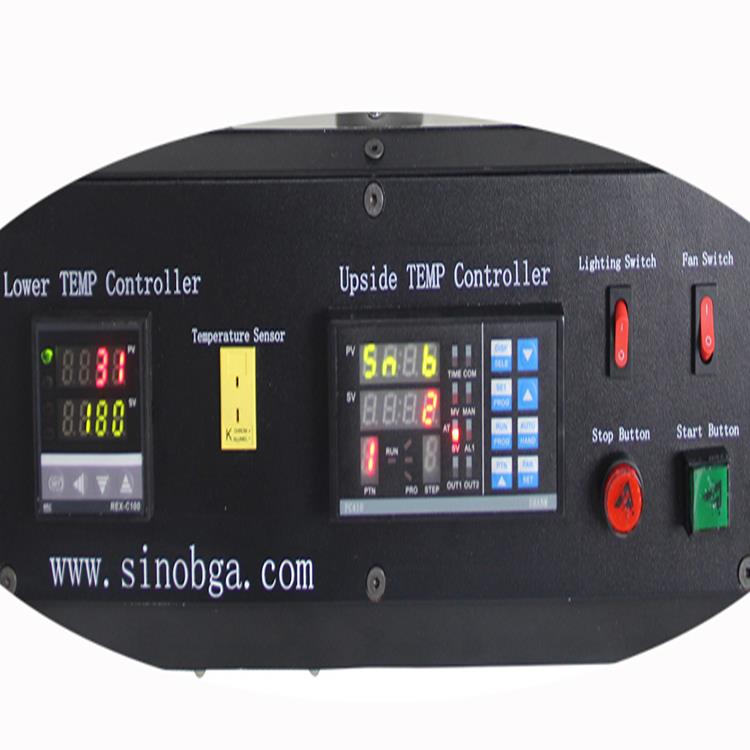

Instrumentu panelis temperatūras un laika iestatīšanai, viegli darbināma un lietošana ērti
Instrumentu panelis
3. Īpašā īpašība
- Importēti augstas kvalitātes, izturīgi sildītāji .
- Taivānā izgatavots infrasarkanais keramikas priekšsildīšanas plāksne ar stikla ekranēšanu .
- Divzonu IR sildīšana: gan augšējā, gan apakšējā uzkarsēšanas zonas .
- K tipa slēgtas cilpas temperatūras kontrole ar ± 2 grādu precizitāti .
- Ārējais sensora savienotājs precīzākiem temperatūras rādījumiem .
- Skaņas brīdinājums: balss atgādinājums 5–10 s pirms sildīšanas cikla beigām, palīdzot operatoram sagatavoties .
4. Mūsu servisa IR tastatūra BGA REBELLING MACHINE
- Pirms piegādes: katrai mašīnai tiek veikts 24 stundu vibrācijas tests, kam seko galīgā pārbaude .
- Pēc dzemdībām: Pēc ierašanās muitā mēs sazināmies ar jums pa e -pastu, tālruni vai whatsapp, lai palīdzētu ar klīrensu .
- Saņemšanā: Mēs sniedzam instalācijas vadlīnijas un operatīvo atbalstu .
5. Iesaiņošana
- Kartona korpuss ar putu ieliktņiem drošam transportam .
- Iesaiņoti izmēri: 48 × 53 × 41 cm; bruto svars: 23 kg .
FAQ
Instrumenti un materiāli
Remonts ir un vienmēr var palikt ļoti darbietilpīgs darbība, kas vairāk balstās uz atsevišķām operatora prasmēm, nevis uz automatizāciju ., neskatoties uz izcilu remonta instrumentu pieejamību, daudzas iekšējās remonta operācijas ir slikti aprīkotas . Šīs ir dažas pamatnostādnes, kas ir būtiskas aprīkojuma, kas nepieciešams modernā remonta operācijā,:
1. Ergonomiska darbstacija
Efektīvu remonta darbus nevar veikt vecā darbagaldā vai maiņas iestatīšanā . PC paneļa remontā ir nepieciešams augsts koncentrācijas līmenis un veiklība {. Tāpēc pareizai darbstacijai - ESD -zemei, kas ir paredzēta un ir aprīkota ar atbilstošu apgaismojumu, ja vien iespējams, un ergonomiski izmanto sistēmu, kas ir jāizveido {}}}, kas ir iespējama. Efektivitāte .
2. Augstas kvalitātes stereo mikroskops
Precision repair cannot be done without this type of microscope available at all times. Limited access is inadequate, as it must be used continuously. While video cameras and monitors may be suitable for inspection or training, they lack the clarity provided by quality optics. In addition, the microscope must have good lighting. Halogen or fiber optic Apgaismojuma sistēmas ar elastīgiem goosenecks gaismas virzienam ir labākās iespējas šim nolūkam .
3. Lodēšana
Precision soldering is vital for modern repair operations. Technicians can no longer rely on traditional soldering tools that were commonly used just a few years ago. They now require top-quality soldering irons that are highly controllable, ergonomically designed, and compatible with a wide range of fine tips.
4. Komponentu noņemšanas rīki
The increasing variety of components - both large and small - demands a range of specialized tools and techniques for safe and efficient removal. These tools typically use one of the following heating methods: conductive (by contact), convective (by hot gas), or infrared (by focused infrared lamps). Each method has its advantages and limitations depending on the specific application.
5. Uzsildīšanas stacija
Kad vien iespējams, uzkarsējiet visu datora paneli pirms SMT komponentu noņemšanas . Uzkarsēšanā samazina termisko triecienu no lokalizētas sildīšanas un paātrina pārstrādes procesu ., kamēr lielākajai daļai iespēju ir sacietētus vai žāvējošus krāsni, kas ir papildu stila stila, lai saglabātu konsekventu siltumu . A karstā plāksnes stils, kas infrr. tiek noņemts no cepeškrāsns vai silda to no apkārtējās vides temperatūras .
6. Mikro urbšanas un slīpēšanas rīks
Lielgabalu, rokas urbšanas un slīpēšanas instrumentus, kuriem ir gan motora, gan barošanas avots, ir grūti kontrolēt detalizētus remonta darbus . Precīziem uzdevumiem {. . . {{4} {{4} {{4} {{{4} {{{4 {{{4 {{{4 {{{{4 {4 {4 {4 {4 {4 {4 {4
