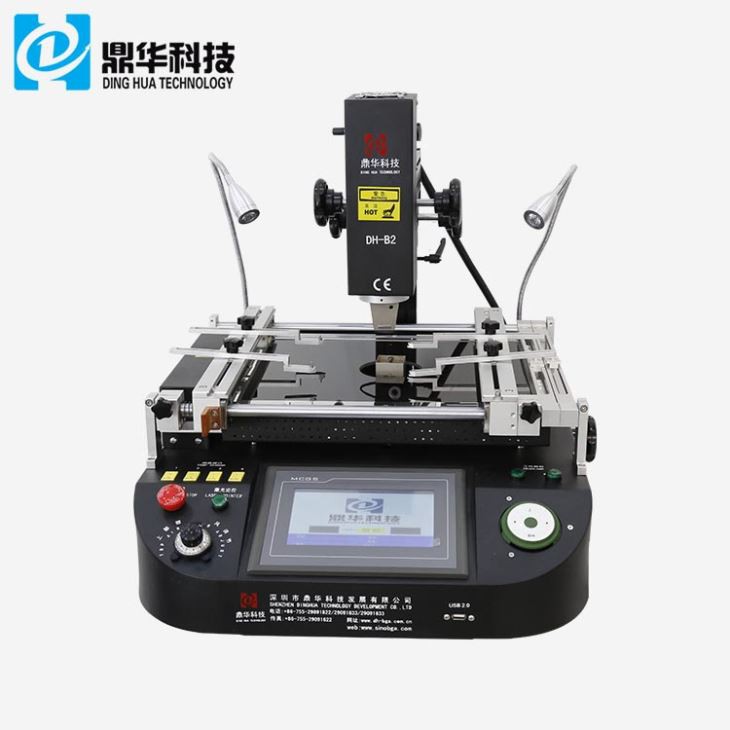

Infrasarkanā skārienekrāna SMD pārstrādes stacija
Pārstrādāšanas stacija ir sistēma, kas paredzēta bloka daļu lodēšanai un atlodēšanai. Vienības daļām parasti būs ļoti mazs laukums uz dēļa, tāpēc dēlis tiks apsildīts tikai nelielā platībā. Šādā gadījumā dēlis var deformēties karstuma ietekmē un blakus esošās daļas var tikt bojātas karstuma ietekmē.
Apraksts
Infrasarkanā skārienekrāna SMD pārstrādes stacija
1. Infrasarkanā skārienekrāna SMD pārstrādes stacijas produkta īpašības
1. Gaisa plūsma un temperatūra ir regulējama plašā diapazonā, lai izveidotu augstas temperatūras vēju.
2. Pārvietojamo apkures galvu ir viegli darbināt, karstā gaisa galviņu un montāžas galvu ir manuāli
kontrolēts, PCB bīdāmais statīvs ir mikroregulējams ar x. Un. Y ass.
3. Skārienekrāna saskarne, plc vadība, kas spēj parādīt temperatūras līknes un divas noteikšanas līknes
tajā pašā laikā.
4. Digitāli tiek parādīti divi neatkarīgi apkures apgabali, temperatūra un laiks.
5. BGA lodēšanas atbalsta rāmja balsti ir mikroregulējami, lai ierobežotu vietējo nogrimšanu
lodēšanas zonā.
2. Infrasarkanā skārienekrāna SMD pārstrādes stacijas specifikācija
3.Infrasarkanā skārienekrāna smd pārstrādes stacijas informācija

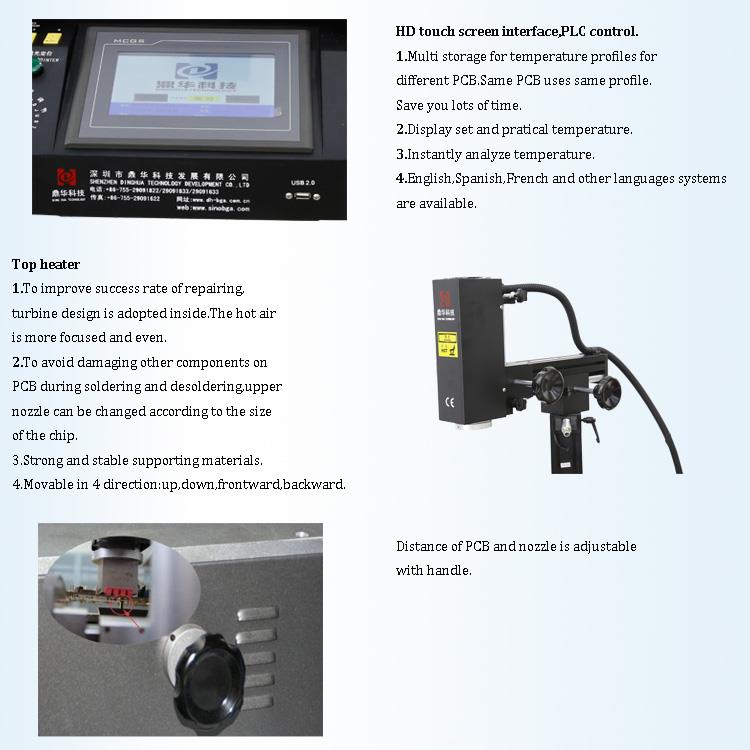

HD skārienekrāna interfeiss;

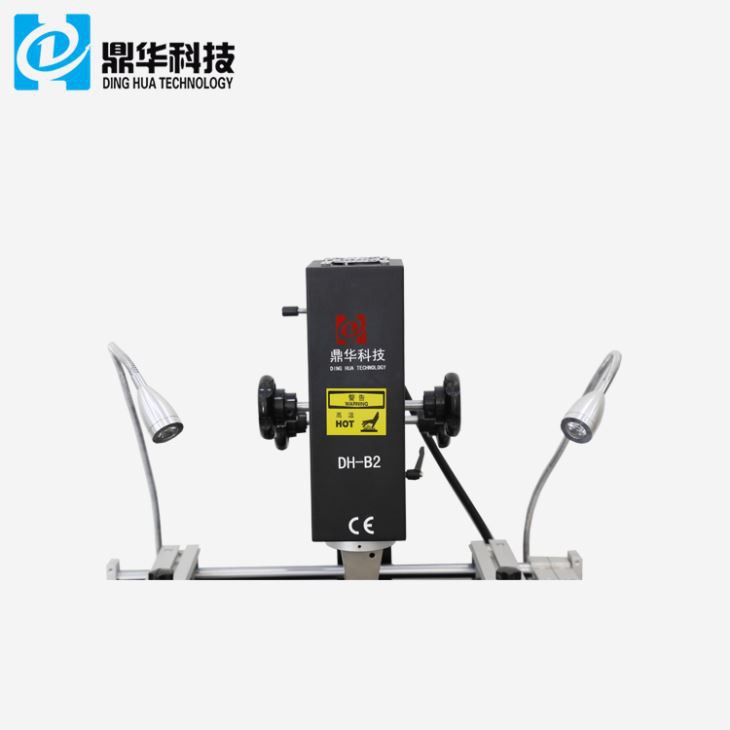

2. Trīs neatkarīgi sildītāji (karstais gaiss un infrasarkanie sildītāji);

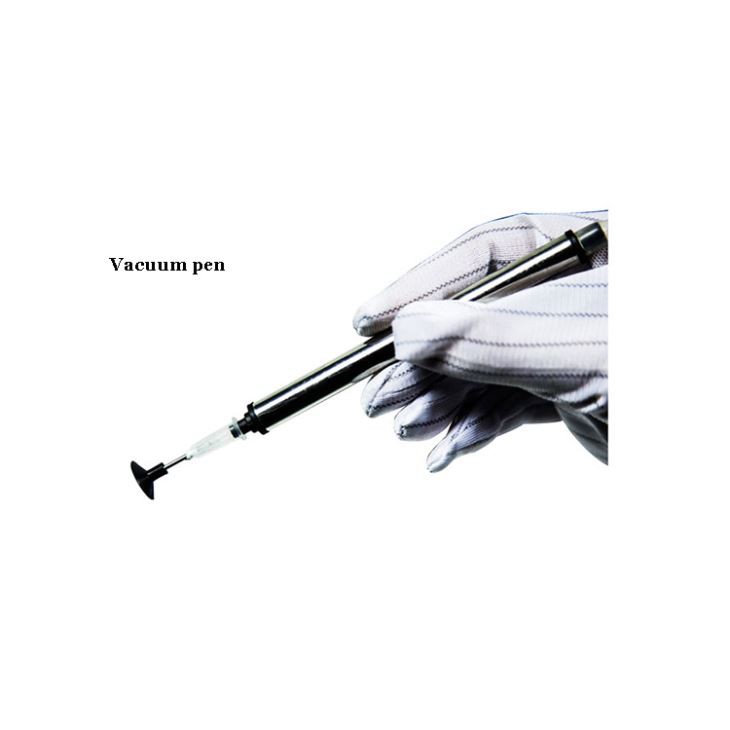

3. Vakuuma pildspalva;
4.Led priekšējais lukturis.

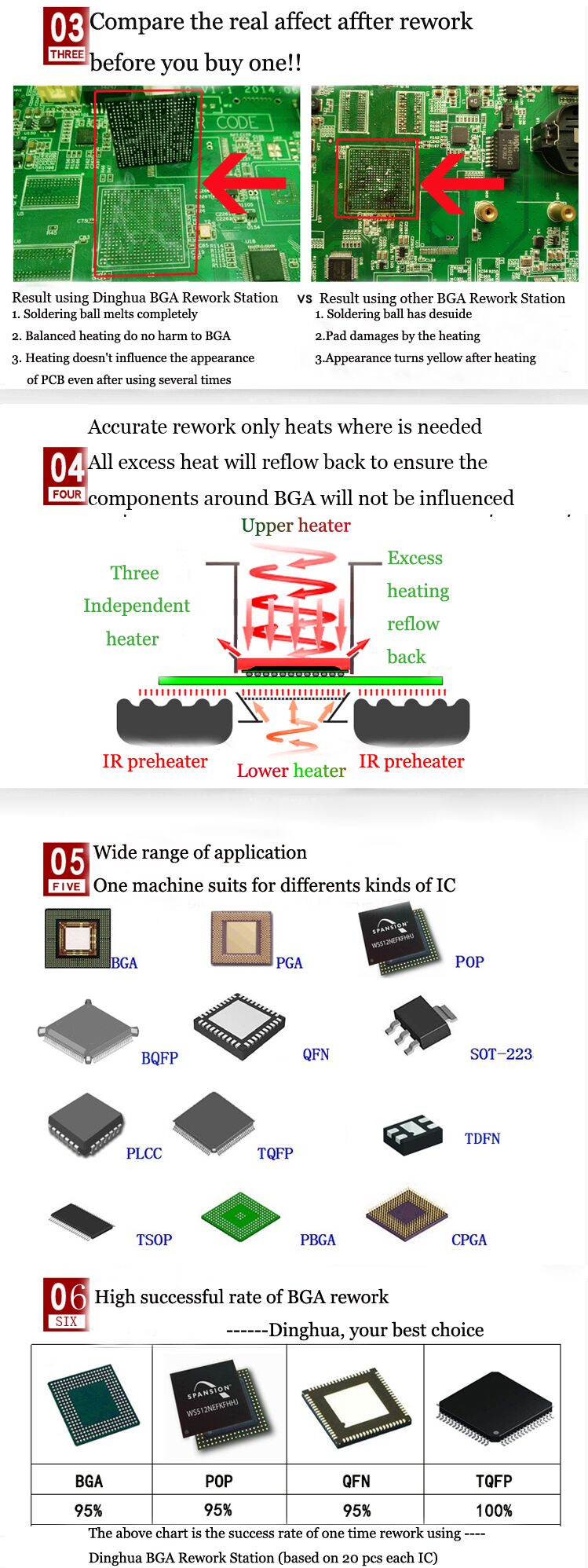

4.Kāpēc izvēlēties mūsu infrasarkanā skārienekrāna smd pārstrādes staciju?
5. Infrasarkanā skārienekrāna smd pārstrādes stacijas sertifikāts
6. Infrasarkanā skārienekrāna smd pārstrādes stacijas iepakošana un nosūtīšana
7. Sazinieties ar mums
Email: john@dinghua-bga.com
WhatsApp/Wechat/Mob:+86 157 6811 4827
8.Saistītās zināšanas
BGA pārstrādes piesardzība
1.Priekšsildīšanas definīcija: iepriekšēja uzsildīšana uzsilda visu komplektu zem lodmetāla kušanas temperatūras un
atplūdes temperatūra.
Priekšsildīšanas priekšrocības: aktivizējiet plūsmu, noņemiet metināmā metāla oksīdus un virsmas plēves
un pašas plūsmas gaistošās vielas uzlabo mitrināšanas efektu, samazina temperatūras starpību starp
augšējā un apakšējā PCB, novērš siltuma bojājumus, noņem mitrumu un novērš popkorna parādību,
samazināt temperatūras starpību.
Uzsildīšanas metode: ievietojiet PCB inkubatorā uz 8 līdz 20 stundām 80 līdz 100 grādu temperatūrā
(atkarībā no PCB izmēra).
2. "Popkorns": attiecas uz mitruma klātbūtni integrālajā shēmā vai SMD ierīcē metināšanas laikā.
process ātri uzkarsē, lai mitruma izplešanās, mikroplaisāšanas parādība.
3. Termiskie bojājumi ietver: spilventiņu svina deformāciju; substrāta atslāņošanās, balti plankumi, pūslīšu veidošanās vai krāsas maiņa.
Pamatnes deformāciju un tā ķēdes elementu degradāciju izraisa "neredzamības" problēmas,
dažādu materiālu atšķirīgo izplešanās koeficientu dēļ.
4. Trīs metodes PCB iepriekšējai uzsildīšanai ievietošanas vai pārstrādes laikā:
Cepeškrāsns: BGA iekšējo mitrumu var cept, lai novērstu popkornu un citas parādības
Plīts plīts: šī metode netiek pieņemta, jo atlikušais siltums sildvirsmā kavē dzesēšanas ātrumu
lodēšanas savienojums, noved pie svina nogulsnēšanās, veido svina baseinu un samazina lodēšanas savienojuma izturību.
Karstā gaisa tekne: neatkarīgi no PCB montāžas formas un apakšējās struktūras, karstā vēja enerģija var
tieši iekļūt visos PCB bloka stūros un plaisās, lai PCB varētu vienmērīgi uzkarsēt un
laiku var saīsināt.
