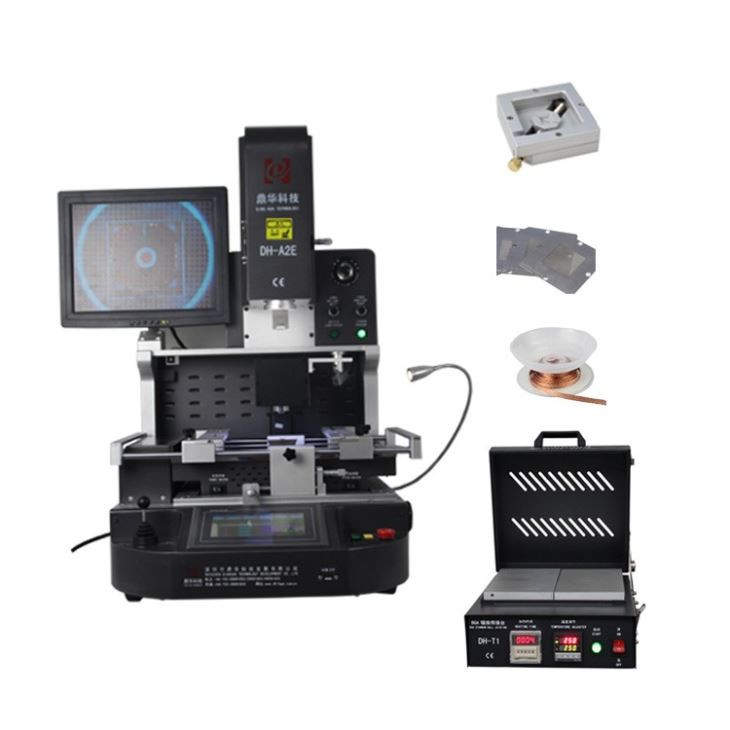

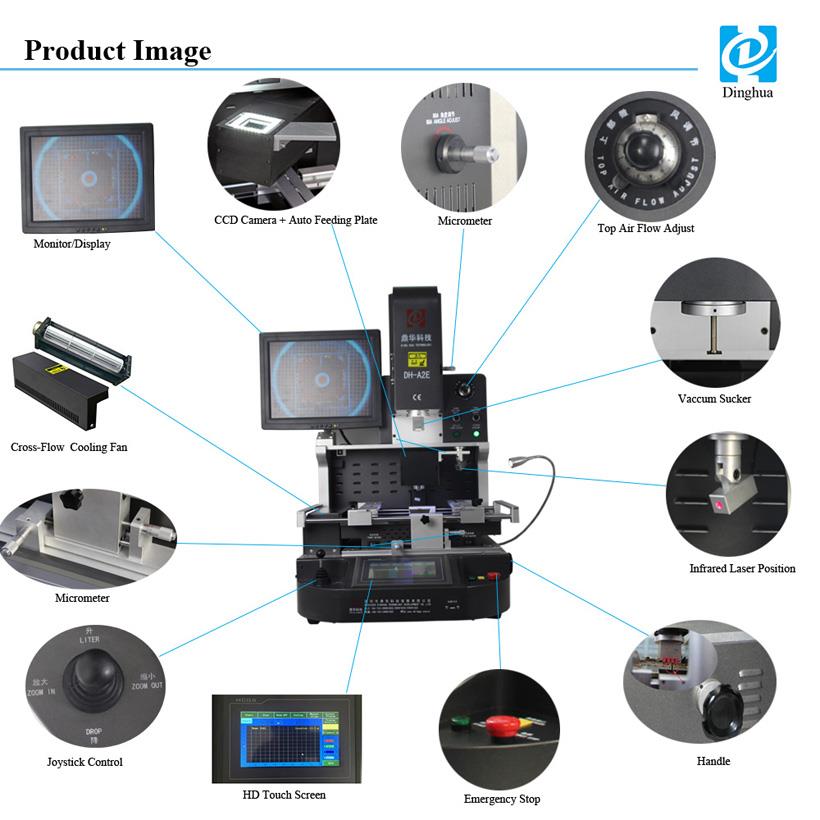

IC mikroshēmu infrasarkanās priekšsildīšanas sistēmas metināšanas galds

1. karstā gaisa sprauslas

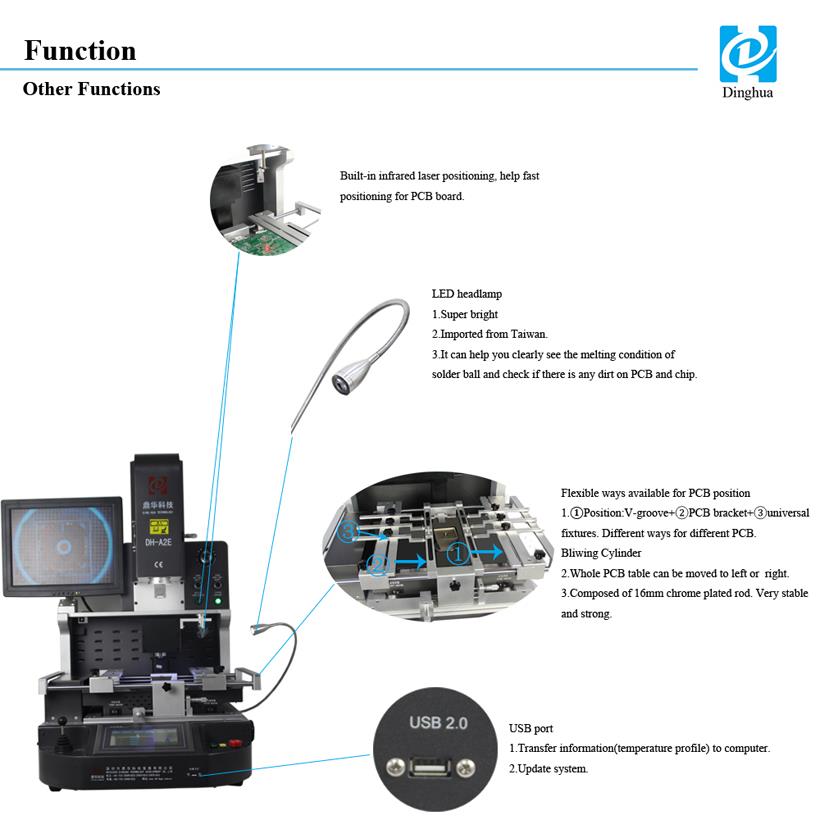

2. lāzera pozicionēšana
3. karstā gaisa apkures sistēma
4. V-rievas PCB atbalsts

Nosūtīt pieprasījumu

Apraksts

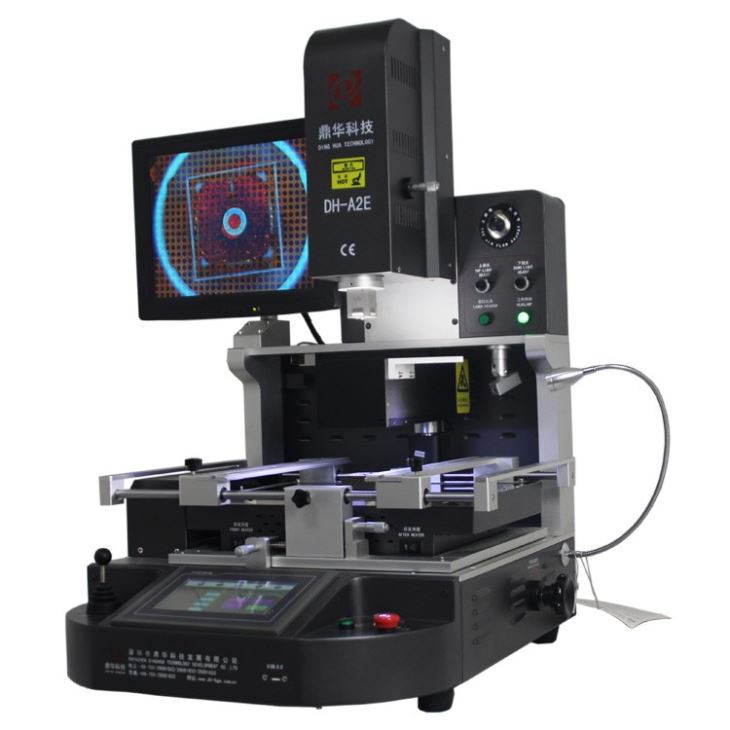

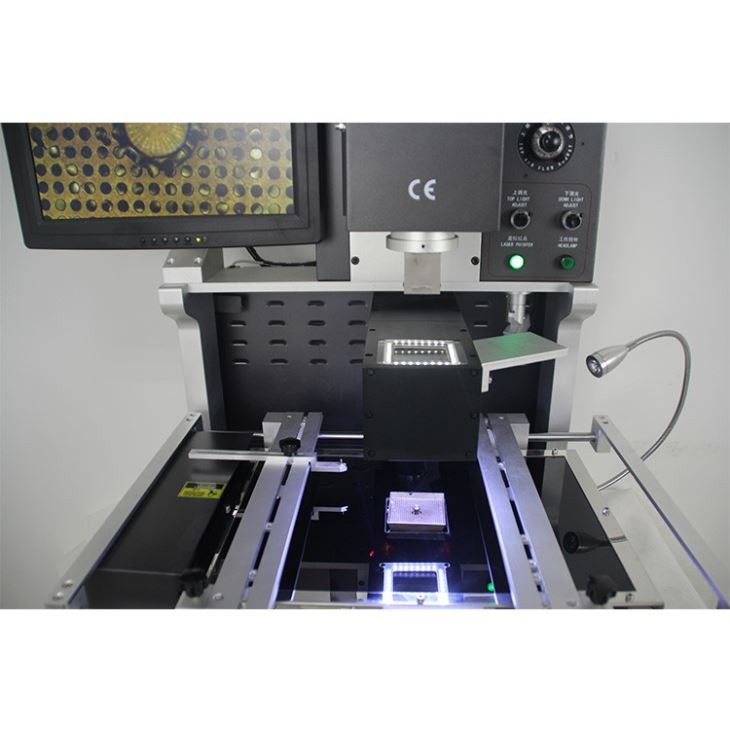

IC mikroshēmu infrasarkanās priekšsildīšanas sistēmas metināšanas galds DH-A2E

BGA bumbas un skārda pārtīšana:

Reballing ir process, ko izmanto elektronikas remontā, lai nomainītu lodēšanas lodītes uz lodīšu režģa masīva (BGA) mikroshēmas. Process ietver veco bumbiņu noņemšanu, skaidu virsmas notīrīšanu un jaunu, augstas kvalitātes bumbiņu uzlikšanu uz mikroshēmas.

Lodīšu pārveidošanā izmantotās bumbiņas parasti ir izgatavotas no alvas vai alvas-svina sakausējuma. Šie materiāli ir izvēlēti, ņemot vērā to spēju izveidot spēcīgu saikni ar mikroshēmu un zemo kušanas temperatūru, kas atvieglo pārveidošanas procesu.

Alva ir izplatīta izvēle, jo tā ir viegla un tai ir laba elektrovadītspēja. Tomēr priekšroka tiek dota alvas-svina sakausējuma bumbiņām, ja BGA tiks pakļauta augstākai temperatūrai, piemēram, automobiļu vai rūpnieciskos lietojumos.

Kopumā izvēle starp alvas un alvas-svina sakausējuma lodītēm ir atkarīga no remontējamās elektronikas sistēmas īpašajām vajadzībām.

Specifikācijas

1	Kopējā jauda	5200w
2	3 neatkarīgi sildītāji	Augšējais karstais gaiss 1200w, apakšējais karstais gaiss 1200w, apakšējā infrasarkanā priekšsildīšana 2700w
3	Spriegums	AC220V±10% 50/60Hz
4	Elektriskās daļas	7 collu skārienekrāns + augstas precizitātes viedais temperatūras kontroles modulis + pakāpju motora draiveris + PLC + LCD displejs + augstas izšķirtspējas optiskā CCD sistēma + lāzera pozicionēšana
5	Temperatūras kontrole	K-Sensor slēgtā cikla + PID automātiskā temperatūras kompensācija + temp modulis, temperatūras precizitāte ±2 grādu robežās.
6	PCB pozicionēšana	V veida grope + universāls stiprinājums + pārvietojams PCB plaukts
7	Piemērojamais PCB izmērs	Max 370x410mm Min 22x22mm
8	Piemērojamais BGA izmērs	2x2mm ~ 80x80mm
9	Izmēri	600x700x850 mm (LPA)
10	Neto svars	70 kg

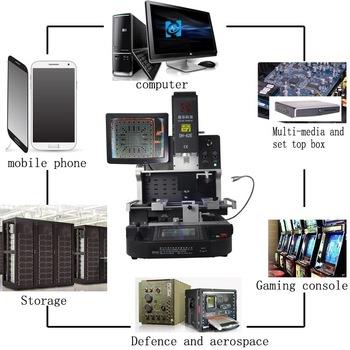

Lietojumprogrammas

Plaši izmanto mikroshēmu līmeņa remontā šādos produktos:
1. Klēpjdatoru un galddatoru PCBA
2. Spēļu konsole, piemēram, Xbox One, Play Station 4 mātesplates
3. Mobilo tālruņu PCBA, piemēram, iPhone mātesplates
4. TV&TV televizora pierīces mātesplate
5. Serveris, printeris, kamera utt. mātesplatē

Raksturīgs

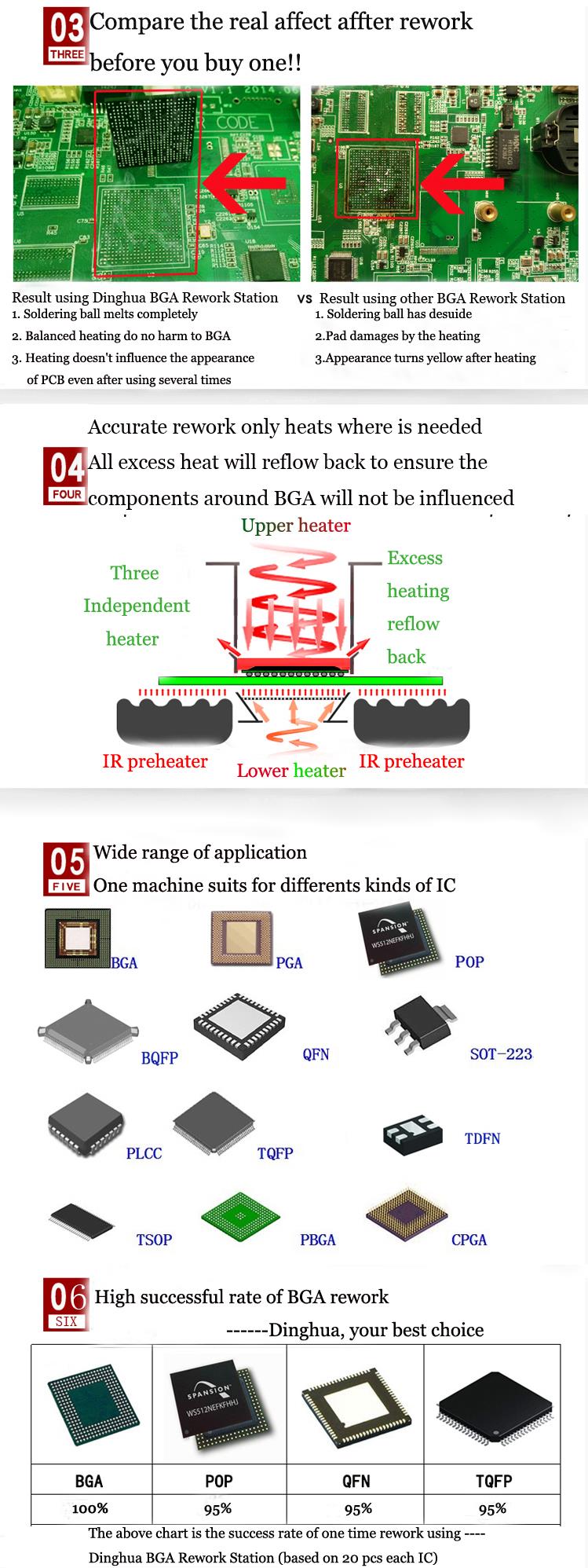

A2E 内部发热系统

IC mikroshēmasInfrasarkanā priekšsildīšanas sistēmaMetināšanas galds DH-A2E

1, plaši izmanto mikroshēmu līmeņa remontā mobilajos tālruņos, mazās vadības paneļos vai mazās mātesplatēs utt.
2, pārstrādāt BGA, CCGA, QFN, CSP, LGA, SMD, LED utt.
3, automātiska atlodēšana, montāža un lodēšana. Automātiska mikroshēma, kad atlodēšana ir pabeigta.
4, HD CCD optiskās izlīdzināšanas sistēma precīzai. BGA un komponentu montāža.
5, BGA montāžas precizitāte 0,01 mm robežās, labošanas panākumu rādītājs 99,9%

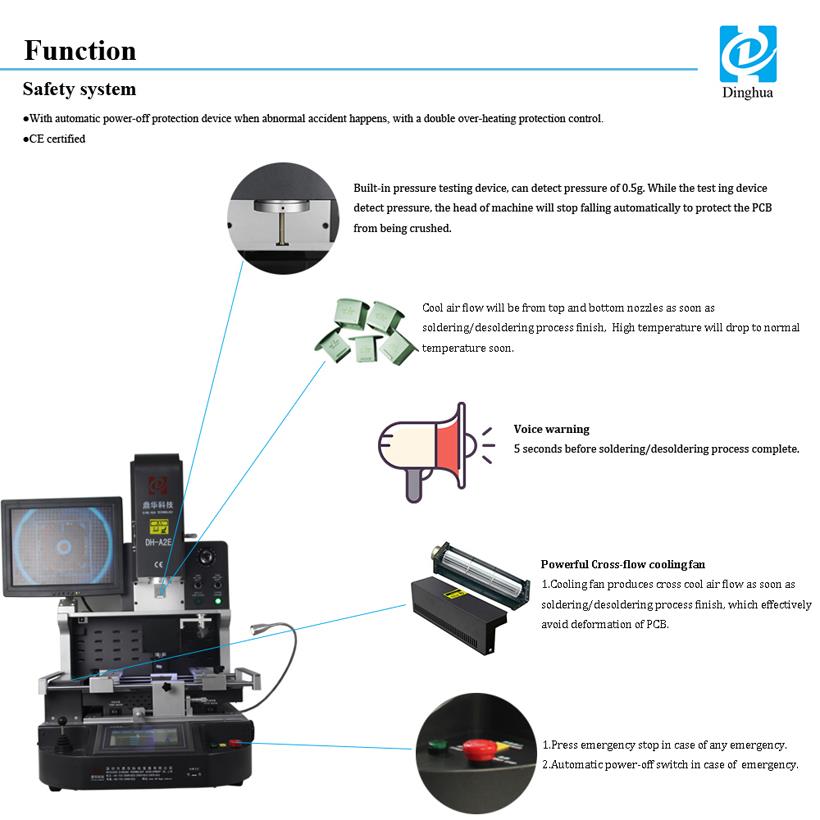

6, izcila drošības funkcija ar avārijas aizsardzību.
7, lietotājam draudzīga darbība, daudzfunkcionāla ergonomiska sistēma.
