Pusautomātiskā optiskā BGA pārstrādes stacija
1. Produkta ievads Jauna dēļu remonta definīcija - automātiska, elastīga un procesa uzticama! · Ļoti efektīva 1200 W hibrīda apsildes galviņa, lielas platības IR apakšējā apkure ar 3 sildīšanas zonām 3000W) · Automātiska un precīza detaļu izlīdzināšana ar mašīnas palīdzību...
Apraksts
Pusautomātiskā optiskā BGA pārstrādes stacija
1. Produkta ievads
Jauna dēļu remonta definīcija: automātiska, elastīga un procesam uzticama!
- Ļoti efektīva 1200 W hibrīda apsildes galva
- Viendabīga, liela platība IR apakšējā apkure ar 3 apkures zonām (katra 800 W)
- Automātiska un precīza detaļu izlīdzināšana ar mašīnredzes palīdzību
- Ļoti precīza, ar motoru darbināma asu sistēma komponentu novietošanai (+/- 0.025 mm)
- Garantēti no lietotāja neatkarīgi, atkārtojami remonta rezultāti
- Procesu kontrole un dokumentēšana, izmantojot operatora programmatūru HRSoft
- Pilnībā automātiska vai pusautomātiska darbība
- Piemērots lietošanai ar Dip&Print Station
2. Produkta specifikācijas
|
Izmēri (P x D x A) mm |
660 * 620 * 850 mm |
|
Svars kg |
70 kg |
|
Antistatisks dizains (jā/n) |
y |
|
Jaudas nomināls W |
5300W |
|
Nominālais spriegums V/AC |
110~220V 50/60Hz |
|
Augšējā apkure |
Karstais gaiss 1200W |
|
Zemāka apkure |
Karstais gaiss 1200W |
|
Priekšsildīšanas zona |
Infrasarkanais 2700W, izmērs:250x330mm |
|
PCB izmērs mm |
no 20*20~370*450 mm |
|
Sastāvdaļas izmērs mm |
no 1*1 80*80 |
|
Darbība |
7-collu iebūvēts skārienekrāns, 800*480 izšķirtspēja |
|
Testa simbols |
CE |

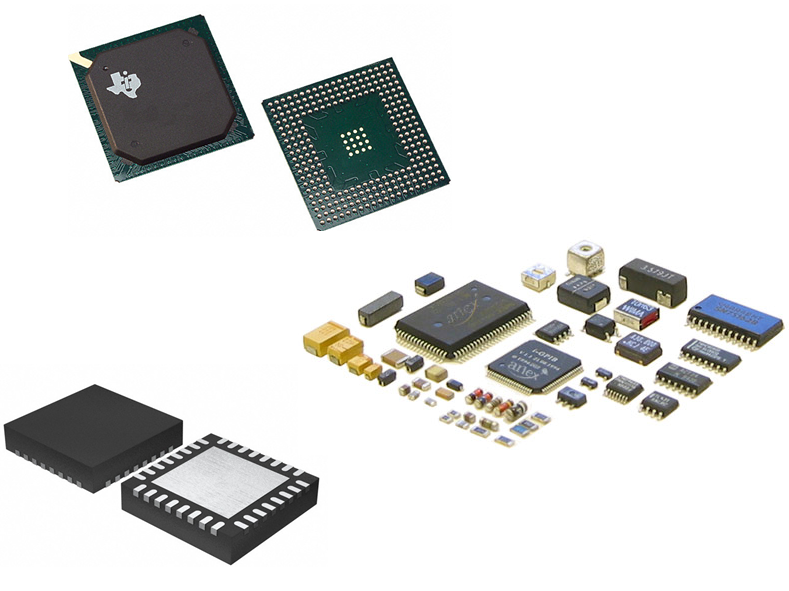

3. Produktu lietojumprogrammas
Visu veidu virsmas montāžas ierīču (SMD) atlodēšana, novietošana un lodēšana: BGA, metāla BGA, CGA,
BGA ligzda, QFP, PLCC, MLF un miniatūras sastāvdaļas ar malas garumu līdz 1 x 1 mm.

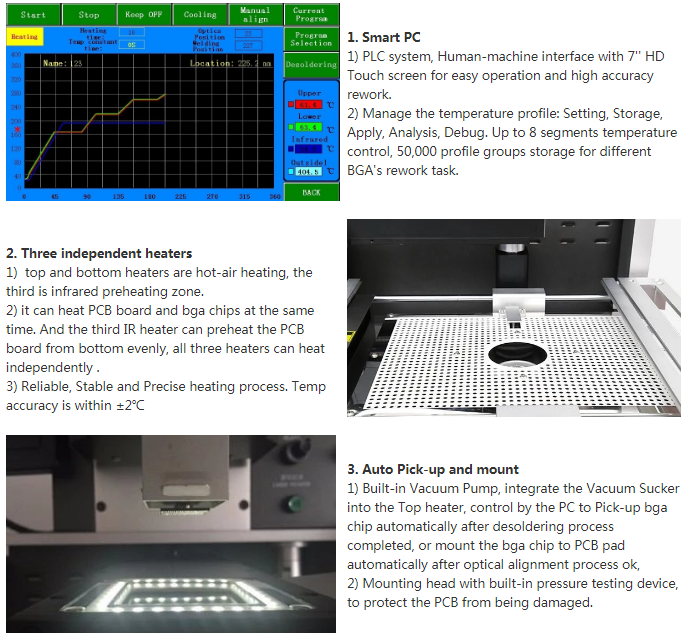

4. Produkta informācija
5. Produkta kvalifikācija
6. Mūsu pakalpojumi
Lai atbalstītu savus klientus, mēs sniedzam zelta standarta pārdošanas un tehniskā atbalsta pakalpojumus no mūsu Dinghua birojiem.
Mūsu augsti apmācītie inženieri ir pieredzējuši visu veidu pārstrādes lietojumprogrammās un var palīdzēt ar procesiem, sprauslām, trafaretiem, rezerves daļām un pielāgošanu.
7. Bieži uzdotie jautājumi
J: Kā Dinghua BGA pārstrādes mašīna kontrolē temperatūru? Vai iekārta kļūs pārāk karsta un sabojās PCB vai mikroshēmu?
A: Dinghua BGA pārstrādes iekārta var vienlaikus sildīt PCB un BGA mikroshēmas. Trešais IR sildītājs vienmērīgi uzsilda PCB no apakšas, lai izvairītos no PCB deformācijas remonta procesā. Visus trīs sildītājus var vadīt neatkarīgi.
Tas izmanto K-veida termopāri ar slēgta cikla vadību un PID automātisko temperatūras kompensācijas sistēmu kopā ar PLC un temperatūras moduli, lai nodrošinātu precīzu temperatūras kontroli ar novirzi ±2 grādiem.
J: Kā Dinghua BGA pārstrādes iekārta garantē drošību, lai aizsargātu operatoru avārijas gadījumā?
A: Mašīna ir CE sertificēta un aprīkota ar avārijas pogu. Turklāt ir balss brīdinājums, kas tiek aktivizēts apmēram 5 sekundes pirms lodēšanas/atlodēšanas procesa pabeigšanas. Tam ir arī automātiska izslēgšanas aizsardzības sistēma neparastu incidentu gadījumā ar dubultām pārkaršanas aizsardzības vadības ierīcēm.
