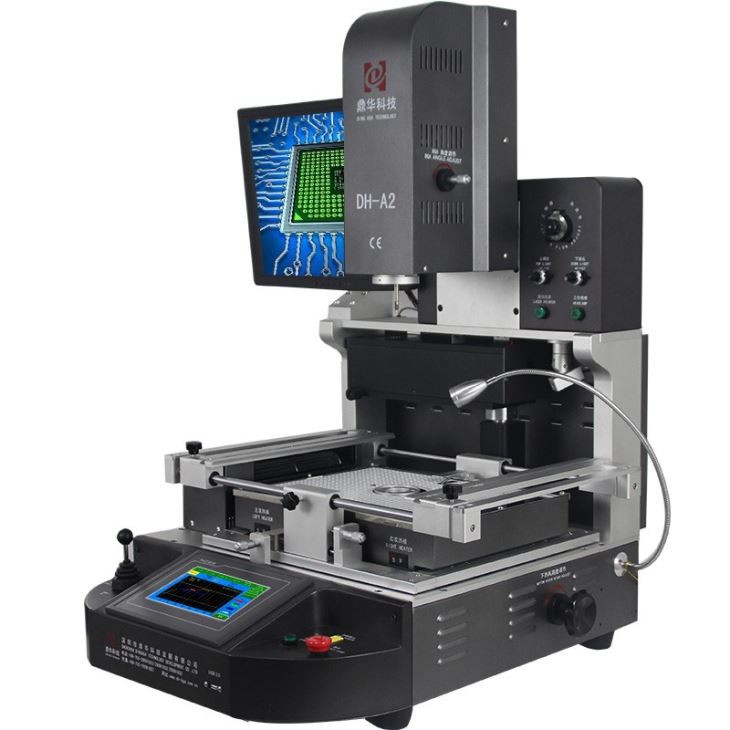

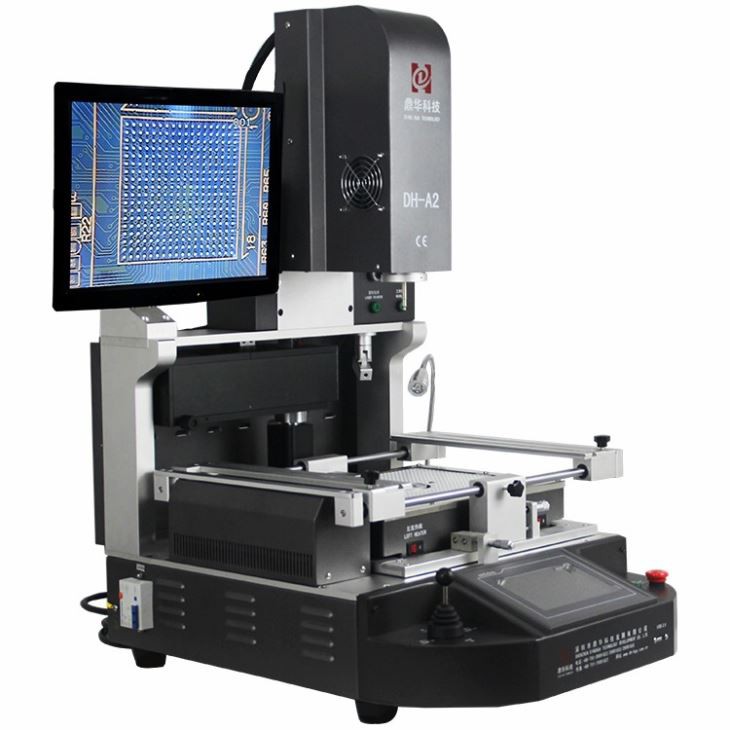

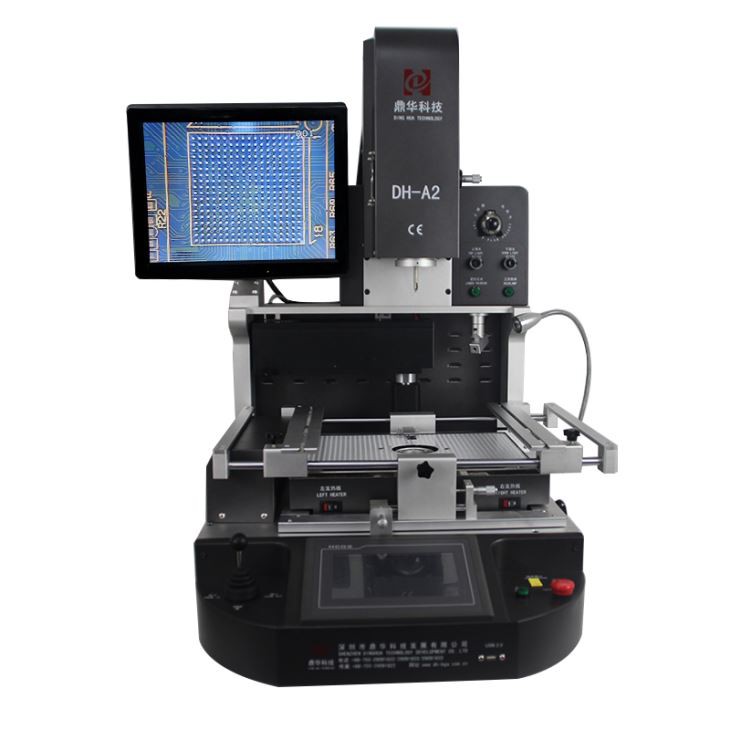

Mobilā Ic automātiskā pārtīšanas mašīna

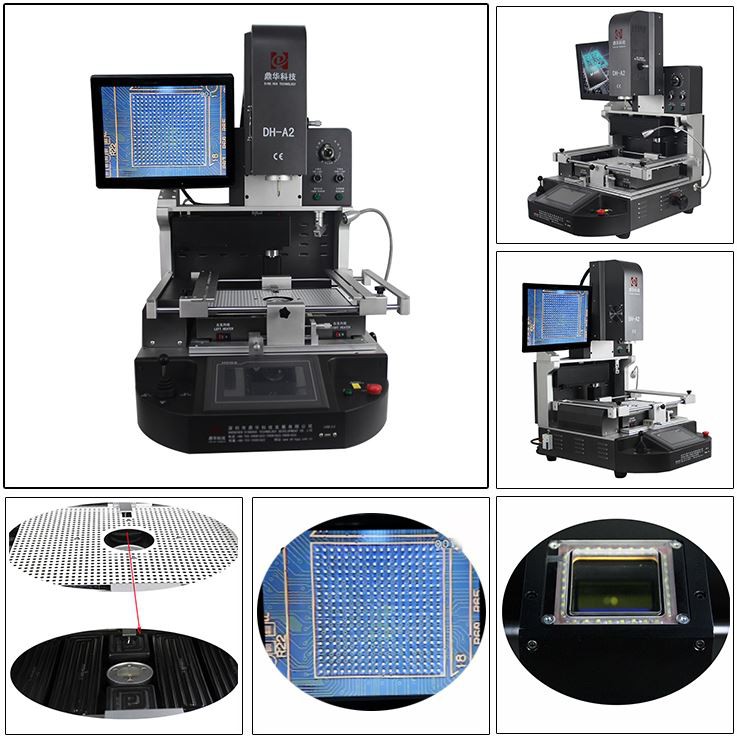

1.HD CCD optiskā izlīdzināšanas sistēma pozicionēšanai2.augstāka drošības funkcija ar avārijas aizsardzību3.augšējā apsildes galviņa un montāžas galva 2 vienā dizains4.augšējā gaisa plūsma regulējama, lai apmierinātu jebkuru mikroshēmu pieprasījumu
Apraksts
Mobilā ic automātiskā pārtīšanas mašīna
Mobilā IC automātiskā pārtīšanas iekārta ir ierīce, ko izmanto integrēto shēmu (IC) remontam vai nomaiņai.
mobilā tālruņa mātesplatē. Tas ir efektīvs un rentabls veids, kā salabot bojātos IC, neaizstājot
visu mātesplati, samazinot remonta laiku un izmaksas tehniķim.
Reballing mašīna izmanto dažādus procesus, piemēram, iepriekšēju uzsildīšanu, plūsmu, izlīdzināšanu, pārpludināšanu un dzesēšanu, lai labotu.
vai nomainiet IC mobilajā ierīcē. Process ietver bojātās IC noņemšanu no mātesplates, notīriet
apgabala notīrīšana, jaunu lodīšu, kas izgatavotas no īpaša sakausējuma, izlīdzināšana precīzā noņemtā IC pozīcijā un pēc tam lodēšana
jauno IC uz mātesplates.
Automātiskā pārtīšanas iekārta ietaupa laiku un samazina mātesplates bojājumu risku, kā tas paredzēts
dariet to automātiski, nodrošinot, ka pārtīšanas process tiek veikts efektīvi.
Rezumējot, mobilā IC automātiskā pārtīšanas iekārta ir būtisks rīks mobilo tālruņu remonta tehniķiem, jo
paātrina remonta procesu un ietaupa izmaksas, labojot mātesplati, nevis pilnībā nomainot to.
| Kopējā jauda | 5500W |
| 3 neatkarīgi sildītāji | Augšējais karstais gaiss 1200w, apakšējais karstais gaiss 1200w, apakšējā infrasarkanā priekšsildīšana 3000w |
| spriegums | 110 ~ 240 V plus / -10 procenti 50/60 Hz |
| Elektriskās daļas | 7 collu skārienekrāns, augstas precizitātes inteliģentais temperatūras kontroles modulis un pakāpju motora draiveris plus PLC plus LCD displejs plus augstas izšķirtspējas optiskā CCD sistēma un lāzera pozicionēšana |

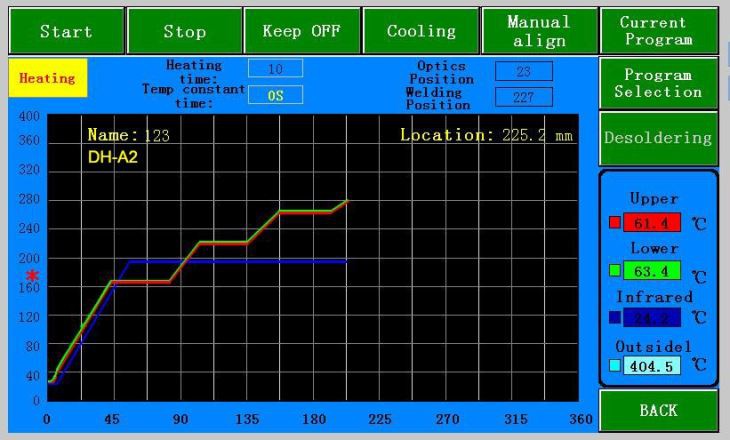

| Temperatūras kontrole | K-Sensor slēgtā cikla plus PID automātiskā temperatūras kompensācija plus temperatūras modulis, temperatūras precizitāte y ±2 grādu robežās. |
| PCB pozicionēšana | V veida grope plus universāls stiprinājums, kā arī pārvietojams PCB plaukts |
| Piemērojamais PCB izmērs | Max 370x410mm Min 22x22mm |
| Piemērojamais BGA izmērs | 1*1mm ~ 80x80mm |
| Izmēri | 600x700x850 mm (L*P*A) |
| Neto svars | 70 kg |
Papildu funkcijas
① Augšējā karstā gaisa plūsma ir regulējama, lai apmierinātu jebkuru mikroshēmu pieprasījumu.
② Automātiska atlodēšana, montāža un lodēšana.

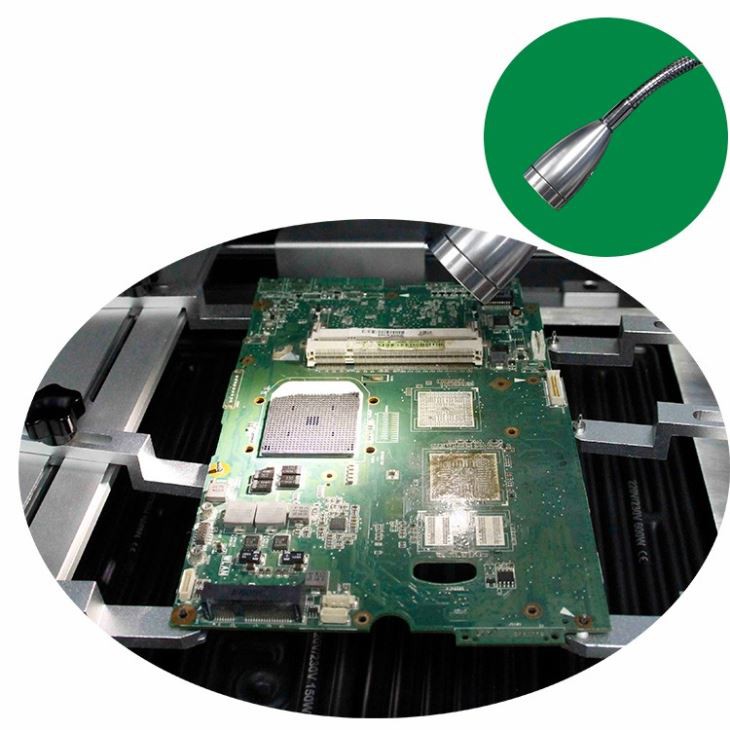

③ Iebūvēta lāzera pozicionēšana palīdz ātri pozicionēt PCB.
④ Infrasarkanā apkures sistēma ar trim neatkarīgiem sildītājiem.

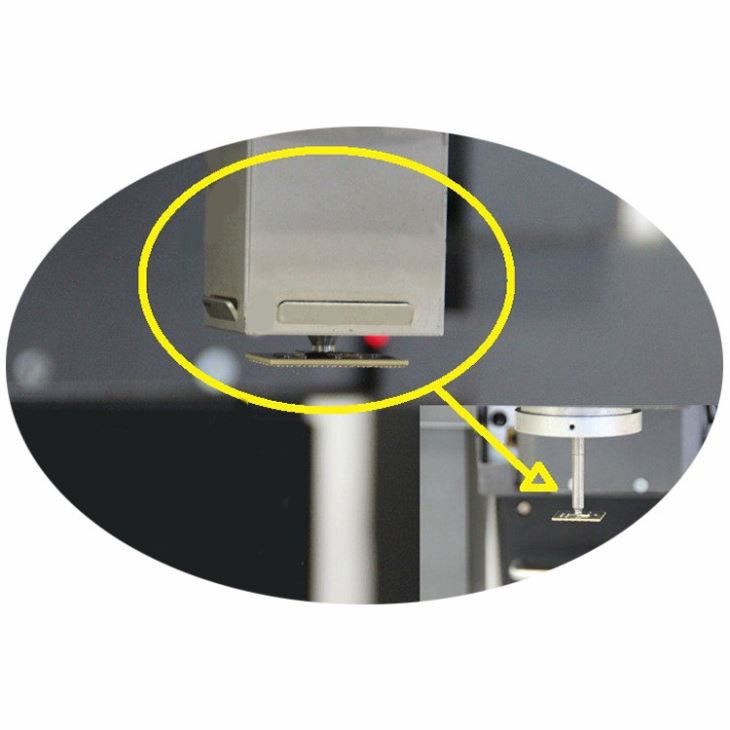

⑤ Montāžas galva ar iebūvētu spiediena pārbaudes ierīci, lai aizsargātu PCB no saspiešanas.
⑥ montāžas galviņā iebūvētais vakuums automātiski uztver BGA mikroshēmu pēc atlodēšanas pabeigšanas.
1. Mašīna: 1 komplekts
2. Visi iesaiņoti stabilos un stingros koka korpusos, kas piemēroti importam un eksportam.
3. Augšējā sprausla: 3 gab (31 * 31 mm, 38 * 38 mm, 41 * 41 mm)
Apakšējā sprausla: 2gab (34 * 34 mm, 55 * 55 mm)
4. Sija:2 gab
5. Plūmju kloķis: 6 gab
6. Universāls armatūra:6 gab
7. Atbalsta skrūve:5 gab
8. Otu pildspalva:1 gab
9. Vakuuma krūze:3 gab
10. Vakuuma adata:1 gab
11. Pincete:1 gab
12. Temperatūras sensora vads:1 gab
13. Profesionālās instrukcijas grāmata:1 gab
14. Mācību CD: 1 gab
