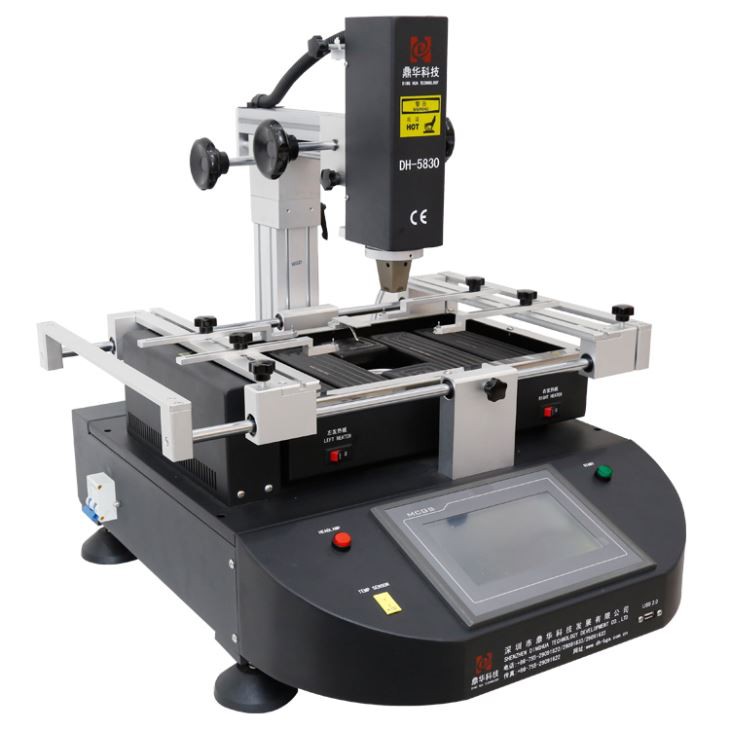

3 Apkures zonas Touch Screen Bga Reballing Station

3 apkures zonu skārienekrāna BGA reballing stacija

BGA pārstrādes stacijas mērķis ir atlodēt, piestiprināt un pielodēt BGA mikroshēmas tādās ierīcēs kā klēpjdatori, Xbox 360, datoru mātesplates, PS3 un citas.

DH-5830 ir ļoti populāra iekārta visā pasaulē, kas pazīstama ar savu eleganto izskatu, pieņemamu cenu un vienkāršu lietotāja interfeisu. To īpaši iecienījuši personīgie remontdarbnīcas, reģionālie izplatītāji un amatieri.

BGA pārstrādes stacijām parasti ir divi modeļi:

1. Pamata modelis (manuāls)

Šis modelis sastāv no karstā gaisa un infrasarkanajiem sildītājiem ar 2 vai 3 apkures zonām. Tam ir augšējie un apakšējie karstā gaisa sildītāji (dažiem modeļiem var nebūt apakšējā karstā gaisa sildītāja) un trešais infrasarkanais sildītājs.

2. Augstākās klases modelis (automātisks)

Šajā modelī ir iekļauta optiskā izlīdzināšanas redzes sistēma (optiskā CCD kamera un monitora ekrāns), kas ļauj skaidri novērot visus BGA mikroshēmu punktus. Sistēma nodrošina precīzu BGA mikroshēmas izlīdzināšanu ar mātesplati monitora ekrānā, veicinot precīzu lodēšanu.



Produkta parametrs 3 apkures zonu skārienekrāna bga reballing stacijai



Kopējā jauda	4800W
Augšējais sildītājs	800W
Apakšējais sildītājs	2. 1200W, 3. IR sildītājs 2800W
Jauda	110~240V±10% 50/60Hz
Apgaismojums	Taivānas LED darba gaisma, regulējams jebkurš leņķis.
Darbības režīms	HD skārienekrāns, inteliģents sarunu interfeiss, digitālās sistēmas iestatījums
Uzglabāšana	50 000 grupu
Augšējā sildītāja kustība	Pa labi/pa kreisi, uz priekšu/atpakaļ, brīvi grieziet.
Pozicionēšana	Inteliģenta pozicionēšana, PCB var regulēt X, Y virzienā ar "5 punktu atbalstu" + V-groov PCB kronšteins + universālie armatūra.
Strāvas slēdzis	Gaisa slēdzis (kas var aizsargāt mašīnu un cilvēku)
Temperatūras kontrole	K sensors, slēgta cilpa
Temperatūras precizitāte	±2 grādi
PCB izmērs	Max 390 x 410 mm Min 22 x 22 mm
BGA mikroshēma	2x2 - 80x80 mm
Minimālais attālums starp mikroshēmām	0.15 mm
Ārējais temperatūras sensors	1 gab
Izmēri	570 * 610 * 570mm
Neto svars	33 kg



Produkta informācija par 3 apkures zonu skārienekrāna BGA pārtīšanas staciju

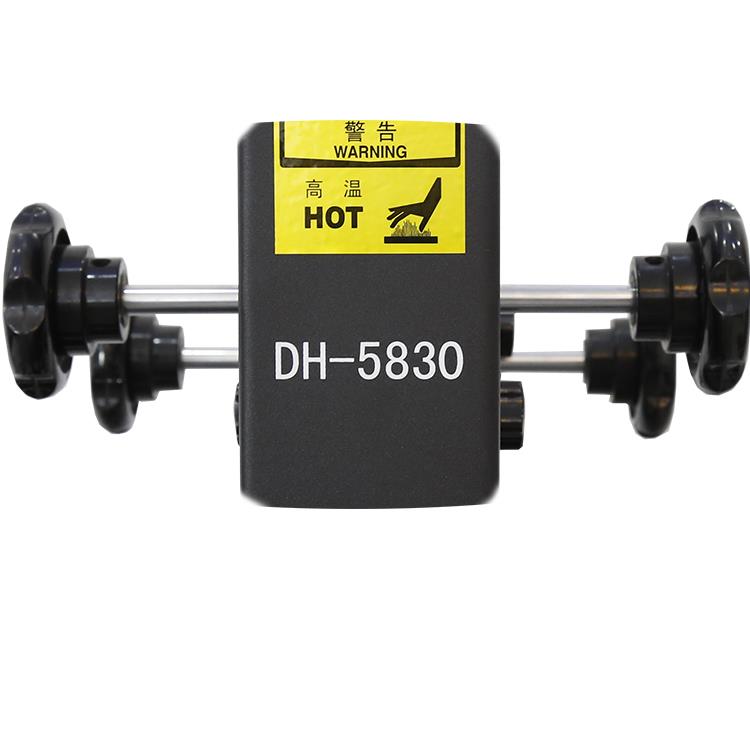

Divi pāri pogas augšējai galvai ir pārvietoti, noderīgi un viegli. Uz priekšu pāris augšējai galvai ir pārvietots uz augšu vai

uz leju lodēšanas vai atlodēšanas laikā aizmugurējie pogas augšai augšējai galvai pārvietojas atpakaļ vai uz priekšu

par pareizu lodēšanas pozīciju.

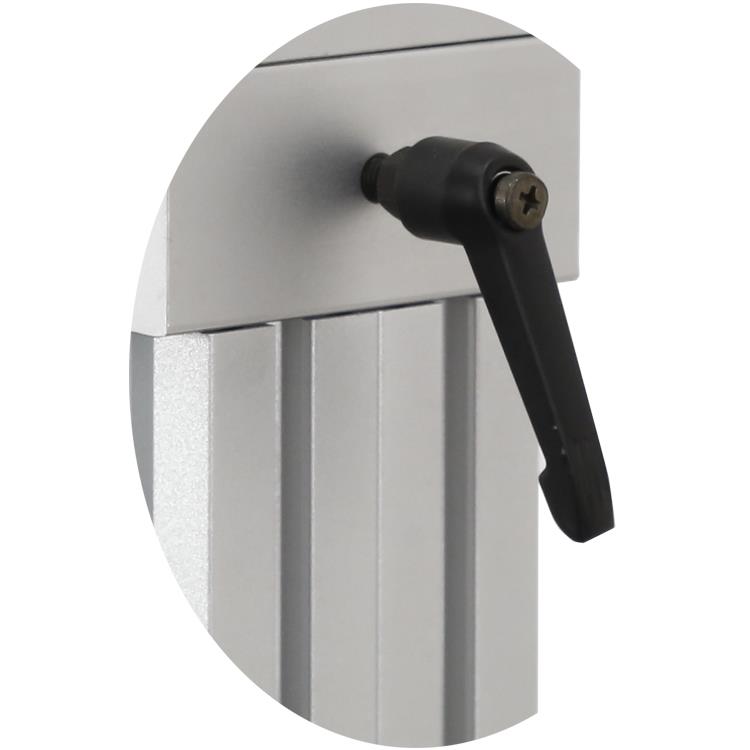

"7" vārda forma, kas var ļaut augšējai galvai pārvietoties pa kreisi/pa labi vai fiksēta.

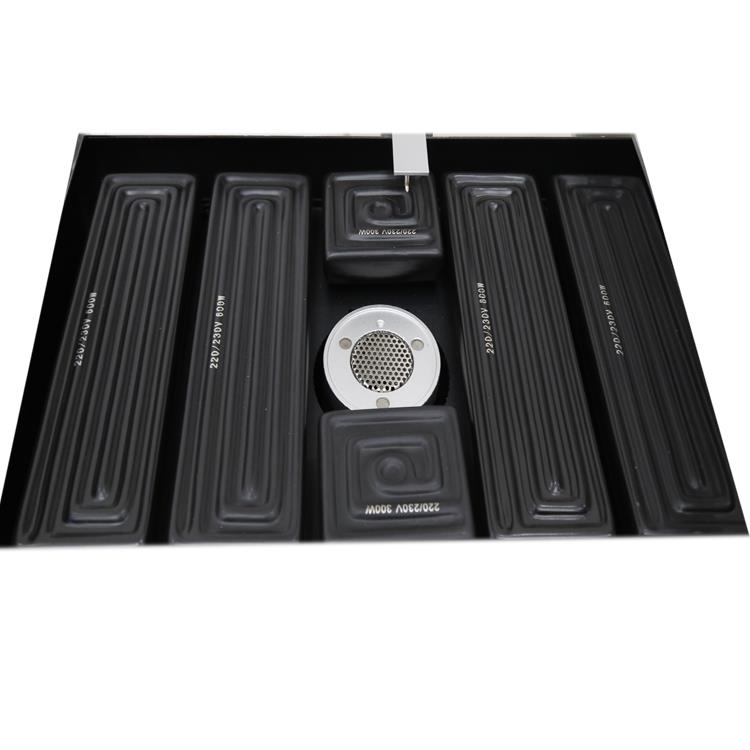

Liels IR priekšsildīšanas laukums (līdz 370 * 420 mm), ar to var uzsildīt lielāko daļu PCB, piemēram, datoru,

augšējā televizora pierīce un iPad utt. Jauda aptuveni 2800 W, piemērota 110 ~ 240 V.

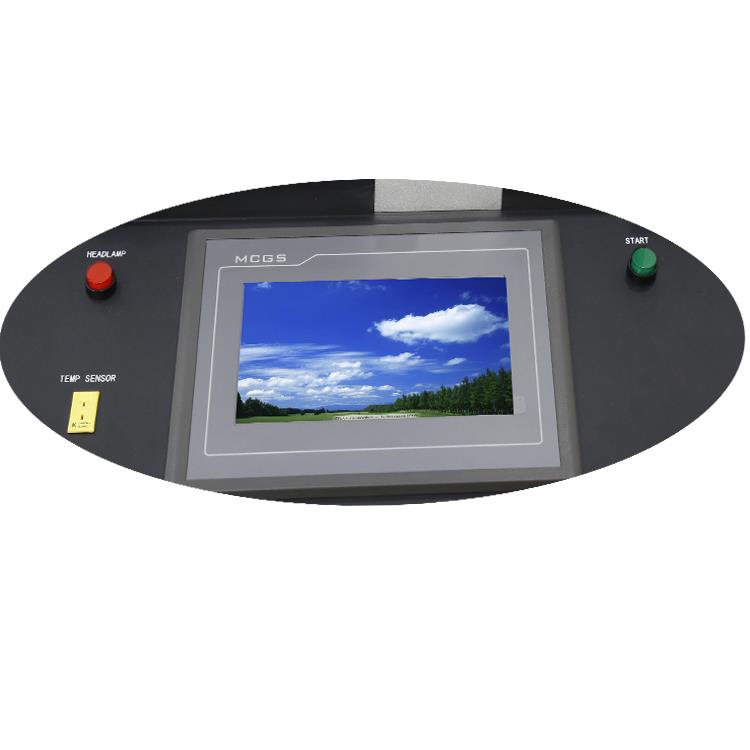

BGA pārstrādes stacijas darbības interfeiss, vienkārša un vienkārša darbība, viens LED gaismas slēdzis, viens termopāra ports un viens "start", kad skārienekrānā ir iestatīti visi parametri, noklikšķiniet uz "srart", lai sāktu lodēšanu vai atlodēšanu.

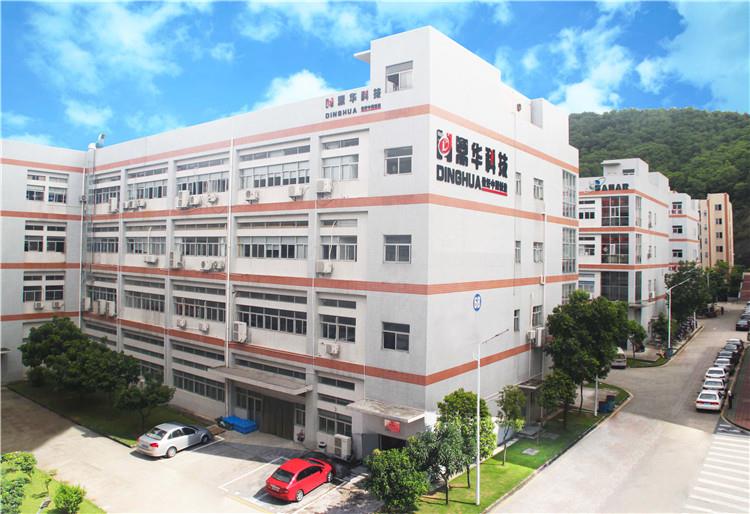

Par mūsu rūpnīcu





Mūsu rūpnīca BGA pārstrādes stacijai, automātiskajai skrūvju bloķēšanas mašīnai un automātiskās lodēšanas stacijas ražošanai,

aizņem vairāk nekā 3000 kvadrātmetrus, un turpina paplašināties.

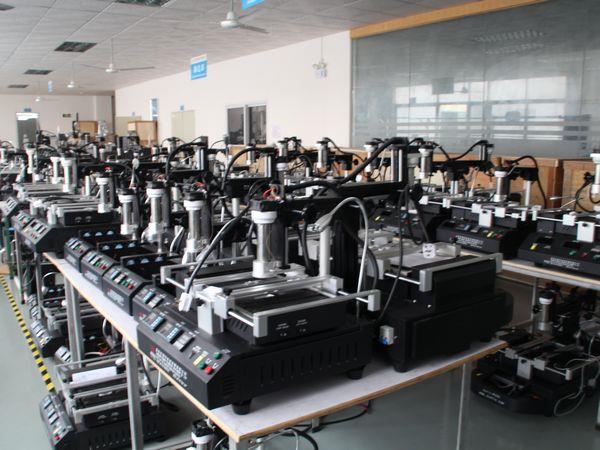

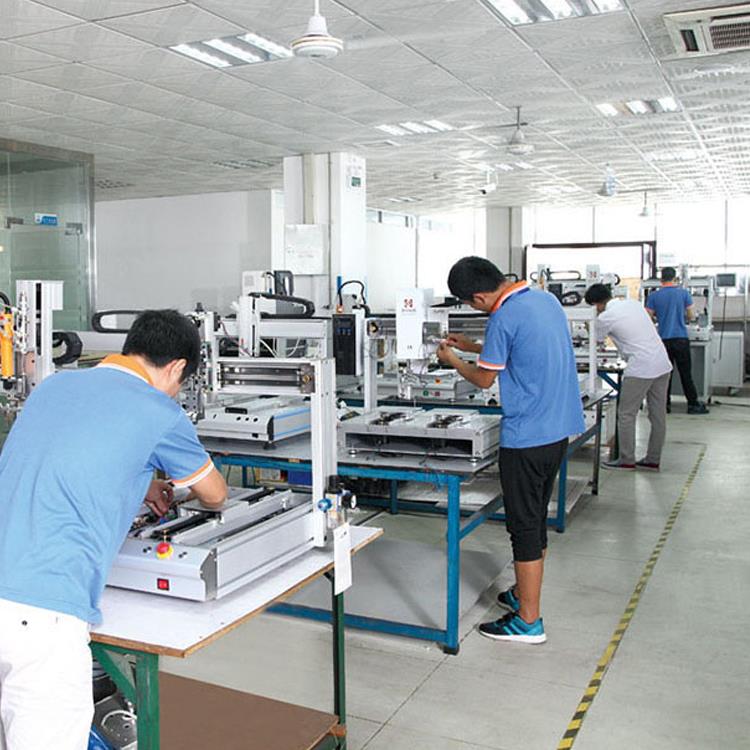

Daļa no darbnīcas BGA pārstrādes stacijai, Auto skrūvju bloķēšanas ražošanai





CNC apstrādes darbnīca BGA pārstrādes staciju ražošanas rezerves daļu ražošanai



Mūsu birojs



Piegādes un piegādes pakalpojumi 3 apkures zonu skārienekrāna BGA reballing stacijai

Sīkāka informācija par pasūtīto mašīnu tiks apstiprināta ar klientiem pirms izgatavošanas. Daži piederumi var būt nepieciešami personīgai lietošanai (galalietotājam), un mēs par tiem informēsim klientus pirms piegādes.

Mēs piedāvājam bezmaksas apmācību visiem klientiem neatkarīgi no tā, vai tie ir izplatītāji, tālākpārdevēji, galalietotāji vai pieprasa pēcpārdošanas pakalpojumus.

Bieži uzdotie jautājumi par 3 apkures zonu skārienekrāna BGA pārtīšanas staciju

J: Cik inženieru ir iesaistīti BGA pārstrādes stacijas izpētē un izstrādē?

A:BGA pārstrādes stacijai ir veltīti 10 inženieri. Tomēr mums ir arī citi inženieri, kas strādā pie tādām iekārtām kā automātiskā skrūvju bloķēšanas iekārta un automātiskā lodēšanas stacija.

J: Kāds ir jūsu garantijas periods?

A:Galalietotājiem garantijas laiks ir 1 gads. Izplatītājiem tas ir 2 gadi. Tomēr šiem sildītājiem tagad ir 3-gadu garantija neatkarīgi no tā, kas jūs esat.

J: Kādus ātrās piegādes pakalpojumus es varu izvēlēties?

A:Varat izvēlēties no DHL, TNT, FedEx, SF Express un vairuma īpašo piegādes līniju.

J: Kurām valstīm jūs vēl nepārdodat?

A:Mēs pārdodam visas valstis, tostarp tās, kuras jūs, iespējams, nepazīstat, piemēram, Fidži, Bruneja un Maurīcija.

Zināšanas par BGA Rework Station:

(BGA iepakojuma tehnoloģija)

BGA (Ball Grid Array) ir lodveida tapas režģa masīva iepakošanas tehnoloģija, augsta blīvuma virsmas montāžas iepakošanas tehnoloģija. Tapas ir sfēriskas un sakārtotas režģveida rakstā iepakojuma apakšā, tāpēc arī nosaukums "Ball Grid Array". Šo tehnoloģiju parasti izmanto mātesplates vadības mikroshēmām, un materiāls parasti ir keramika.

Izmantojot BGA iekapsulētu atmiņu, atmiņas ietilpību var palielināt divas līdz trīs reizes, nemainot atmiņas lielumu. Salīdzinot ar TSOP (Thin Small Outline Package), BGA ir mazāks izmērs, labāka siltuma izkliedes veiktspēja un izcila elektriskā veiktspēja. BGA iepakošanas tehnoloģija ir ievērojami palielinājusi uzglabāšanas ietilpību uz kvadrātcollu. Atmiņas produkti, kas izmanto BGA tehnoloģiju, piedāvā tādu pašu ietilpību kā TSOP, bet ir tikai viena trešdaļa no izmēra.

Salīdzinot ar tradicionālo TSOP iepakošanas metodi, BGA iepakošanas metode nodrošina ātrāku un efektīvāku siltuma izkliedi.

Līdz ar tehnoloģiju attīstību 90. gados palielinājās mikroshēmu integrācijas līmenis, kā rezultātā radās vairāk I/O kontaktu un lielāks enerģijas patēriņš. Rezultātā prasības integrālās shēmas iepakojumam kļuva stingrākas. Lai apmierinātu šīs vajadzības, ražošanā sāka izmantot BGA iepakojumu. BGA apzīmē "Ball Grid Array", kas attiecas uz šāda veida iepakošanas tehnoloģiju.
