Automātiskā optiskā Bga pārtīšanas stacija
Automātiskā optiskā bga pārtīšanas stacija Iekārta DH-A2E ir pilnībā automātiska BGA pārstrādes stacija ar automātisko mikroshēmu padevēju, displeja ekrānu (15 collas, 1080P), automātisko optisko CCD izlīdzināšanas sistēmu, kas importēta no Panasonnic, un oglekļa šķiedras sildīšanas caurulēm, kas pārklātas ar stikla vairogu. utt. Izmanto personīgai...
Apraksts
Automātiskā optiskā bga reballing stacija

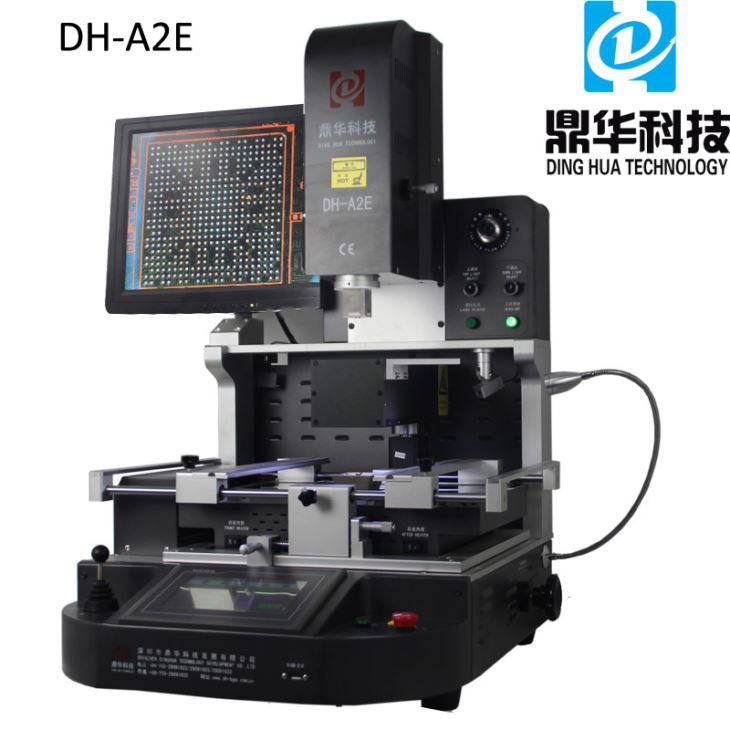

Iekārta DH-A2E ir pilnībā automātiska BGA pārstrādes stacija ar automātisko mikroshēmu padevēju,
displeja ekrāns (15 collas, 1080P), automātiskā optiskā CCD izlīdzināšanas sistēma, kas importēta no
Panasonic un oglekļa šķiedras apkures caurules, kas pārklātas ar stikla vairogu utt. Izmanto per-
remonta, munīcijas rūpnīcas vai universitātes laboratorijas un citas nodaļas.
Produkta parametrsAutomātiskā optiskā BGA pārtīšanas stacija
Kopējā jauda | 5200W |
Augšējais sildītājs | 1200W |
Apakšējais sildītājs | 2. 1200W, 3. IR sildītājs 2700W |
Jauda | AC110~240V±10％50/60Hz |
Automātiskā mikroshēmas padeves sistēma | |
Darbības režīms | Divi režīmi: manuāls un automātisks, brīva izvēle! HD skārienekrāns, inteliģents cilvēks-mašīna, digitālās sistēmas iestatījums. |
Temperatūras profila uzglabāšana | 50 000 grupu |
Optiskā CCD kameras objektīvs Šķeldas padevējs | Automātiska izstiepšana un locīšana, lai izvēlētos un nomainītu BGA mikroshēmu, PLC vadība |
Kameras palielinājums | 10x - 220x |
Darbagalda precizēšana: | ±15 mm uz priekšu/atpakaļ, ±15 mm pa labi/pa kreisi |
Augšējais mikrometrs | Maksimāli 60 grādi |
Izvietojuma precizitāte: | ±0,01 mm |
BGA pozicionēšana | Lāzera pozicionēšana, ātra un precīza PCB un BGA pozīcija |
PCB pozīcija | Inteliģenta pozicionēšana, PCB var regulēt X, Y virzienā ar "5 punktu atbalsts" plus V veida rievas PCB kronšteins un universāls armatūra. |
Apgaismojums | Taivānas LED darba gaisma, 5W, regulējams jebkurš leņķis |
Temperatūras kontrole | K sensors, slēgta cilpa |
Temperatūras precizitāte | ±1 grāds |
PCB izmērs | Max 450×400 mm Min 22×22 mm |
BGA mikroshēma | 2x2 - 80x80 mm |
Minimālais attālums starp mikroshēmām | 0,1 mm |
Ārējais temperatūras sensors | 1 gab |
Izmēri | L600×P700×A850 mm |
Neto svars | 70 kg |
Produkta informācija par automātisko optisko BGA pārtīšanas staciju

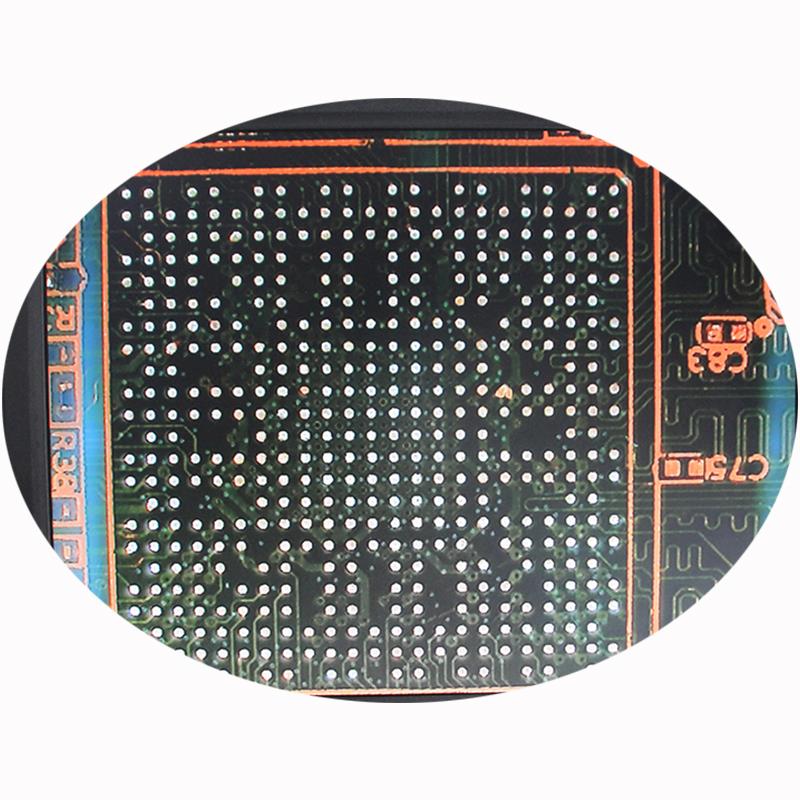

Displejs, 15 collas, 1080P, tuvināt/tālināt 10x~220x, visi punkti zem mikroshēmas vai ieslēgti
PCB var skaidri redzēt, skaidri attēlot, automātiski fokusēt.

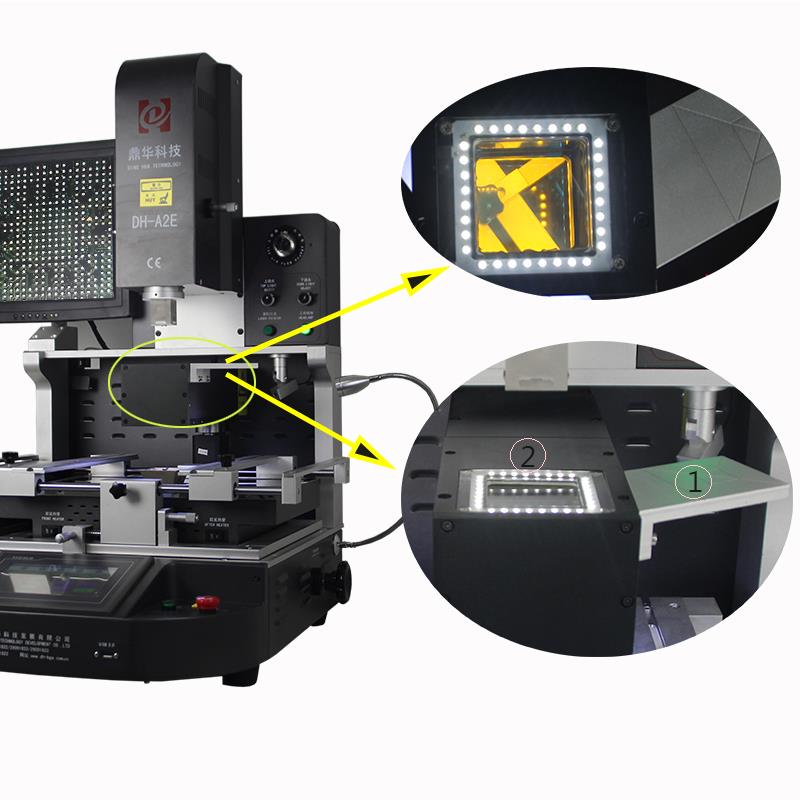

Automātiski optiskais CCD un mikroshēmu padevējs
Šis ir augstas izšķirtspējas optiskais CCD, ko izmanto PCBA un mikroshēmas attēlošanai.
"1" ir automātisks skaidu padevējs, kuru var likt uz skaidas ar izmēru līdz 80*80mm;
"2" ir optiskais CCD ar dalītu redzējumu attiecībā uz PCB un mikroshēmu, kas izlīdzināta monitora ekrānā.
Abi automātiski darbojas kopā, lai izlīdzinātu, paņemtu un nomainītu utt
Zemāks karstais gaiss un IR
"1" ir apakšējā karstā gaisa sildīšanas sprausla, kuru var pielāgot no 2 * 2 ~ 80 * 80 mm, pat
lai gan līdz 100*100mm, izgatavoti no titāna sakausējuma, nesarūsēs, un ar magnētisko pe-
destal, var uzstādīt vienkārši un viegli. Centrā ir arī neliela skrūves forma
šī sprausla sildot var nostiprināt mātesplati ar lielu izmēru.
"2" ir apakšējā infrasarkanā starojuma priekšsildīšanas zona, kas aizsargāta ar īpašu stikla pārklājumu, šie ogļhidrātu-
uz iekšā uzstādītajām serdes apkures caurulēm, kas var izdalīt pat siltumenerģiju, radot kodes-
erboard vislabākajā gadījumā ir aizsargāts.
Karstā gaisa apkure
Karstā gaisa sildītāji, augšējie un apakšējie sildītāji gaisa plūsmas veidošanai lodēšanas lodītes izkausēšanai tā, lai
mikroshēmas lodēšana vai atlodēšana uz mātesplates.
Izgatavots no importētiem materiāliem ar vienmērīgu gaisa plūsmu un noturīgu siltumu, tā izmantošanu
dzīves ilgums ir vairāk nekā 10 gadi.

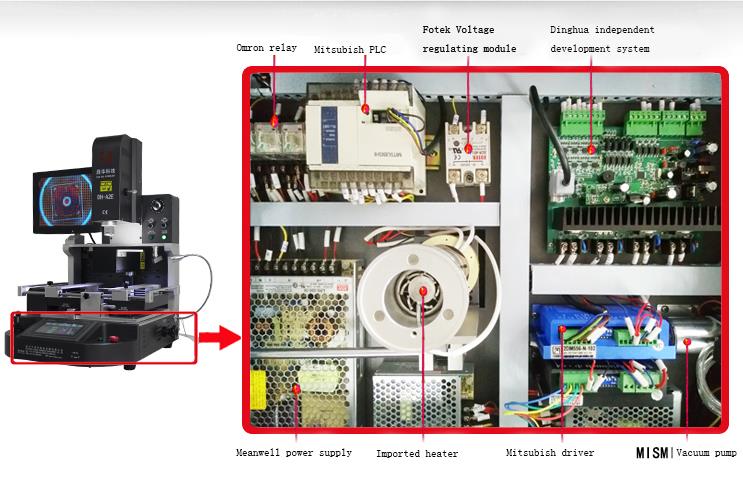

Mūsu rezerves daļas piegādā slaveni uzņēmumi
Piemēram, Omron relejs, Mitsubish PLC, Meanwell barošanas avots utt.
Iepakošana un piegāde:
Iepakots ar spēcīgu saplākšņa kasti BGA pārstrādes stacijai.
Piegādā DHL, FedEx, TNT un SF, kā arī dzelzceļa, jūras vai gaisa pārvadājumi,
atkarībā no daudzuma un klientu prasībām.
