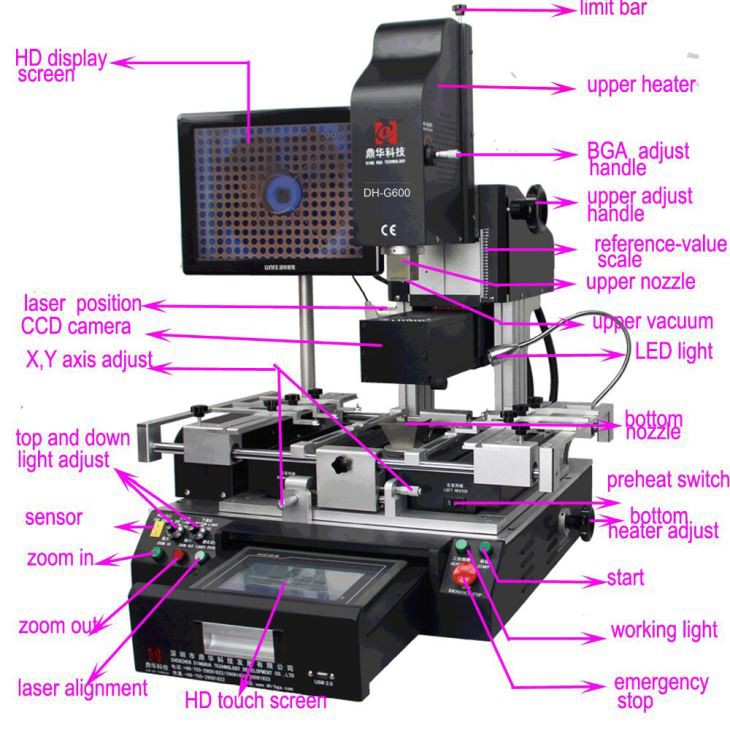

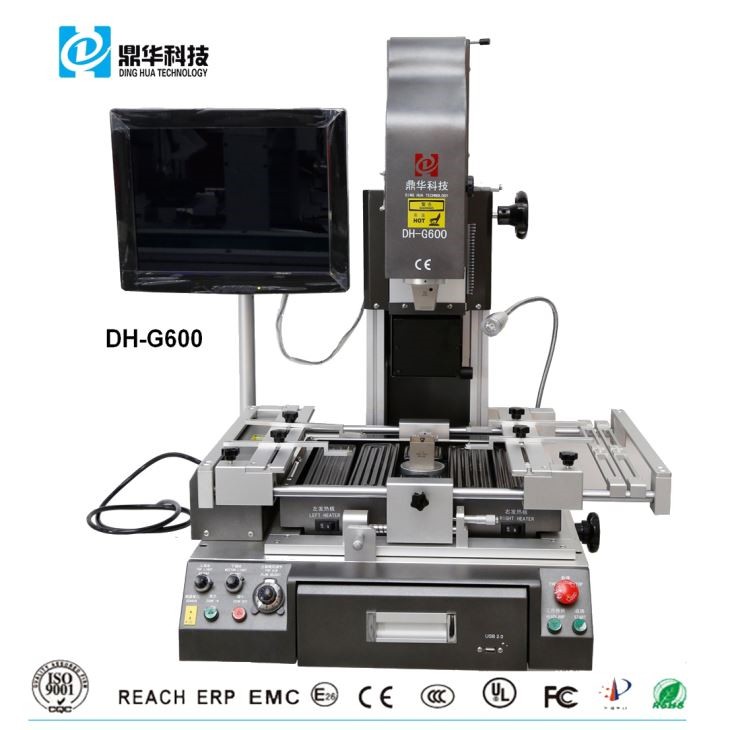

DH-G600 optiskais izlīdzinājums BGA remonta stacija remontam BGA, QFN, CSP, LGA, SMD
USD 2,00 - 3999,00 USD / gab
1 gab min. Pasūtījums
Izmēri: 610 * 570 * 750mm
Svars: 60KG
Nominālā jauda: 5300W
Pašreizējais: 20A
Spriegums: AC 110 ~ 240 V ± 10% 50 / 60Hz
Nominālā darba cikls: 100%
Apraksts
Humanizēts dizains:
l Iebūvēts ar industriālo datoru + Inteliģents temperatūras modulis, Stabils un uzticams.
l Windows OS interfeiss angļu un ķīniešu + USB interfeiss, viegli darboties.
l Ar 5 dažādu izmēru sprauslām: augšējā: 31 * 31mm, 38 * 38mm, 41 * 41mm. Apakšā: 34 * 34mm 55 * 55mm.
l Jebkura izmēra sprausla var būt pasūtījuma, titāna sakausējuma materiāls, nekad nav deformācijas, nekad nav sarūsējis.
l Pieņemt trīs apkures zonu, augšējais sildītājs un apakšējais sildītājs ir karstā gaiss, apakšā ir infrasarkanā priekšsildīšanas zona.
l Augstas jaudas šķērsošanas ventilators, ātri dzesē PCB, novērš to deformāciju.
Precīza temperatūras kontrole:
l Trīs neatkarīgas temperatūras sildīšana + PID pašregulēšana + PLC vadība, lai nodrošinātu temperatūras precizitāti ± 2 ° C.
l Tas var iestatīt 8 segmentu sildīšanu un masīvu grupu temperatūras saglabāšanu.
■ BGA apkures līknes iestatīšana ērti un indeksa meklēšana.
l Automātiska temperatūras līknes analīze.
Ērta vizuālā izlīdzināšana:
l Optiskā izlīdzināšanas sistēma + CCD krāsu objektīva sistēma.
l 2 krāsu atdalīšana, palielināšana, mikrokorekcija.
l automātiskā fokusēšana, automātiskā korekcija, automātiskā krāsu diferenciācija.
l Gaismas spilgtuma regulēšanas sistēma.
l Japānas Panasonic kamera var pārvietoties uz priekšu un atpakaļ.
l Iebūvēts vakuuma piesūcējs, uzņemiet BGA mikroshēmu ērti pēc desoldering.
Precizitātes komponenti:
l Precīzi nosakiet BGE mikroshēmas precizējošo pogu, pielāgojiet bga mikroshēmas leņķi.
l X, Y, Z mikrometru precizēšana, izvietojuma precizitāte būs ± 0.01 MM.
l V veida rievas skava + universāla armatūra, kas piemērota visiem PCB veidiem.
l Karstā gaisa sprausla ar magnētu, griežas jebkurā leņķī, viegli nomainiet un darbiniet.
l Apkures sistēma un izvietojuma galviņa 2 vienā dizains, precīza pozicionēšana.
l Augsta gaisa ātruma regulējama funkcija, novēršot sīko bga kustību apkures laikā.
Perfekts drošības dizains:
l Ar ventilatora defekta aizsardzību, termopāra aizsardzība pret bojājumiem.
l Aizsardzība pret pārkaršanu, avārijas apturēšanas funkcija.
l Palaidiet paroli un modificējiet aizsardzību.
Specifikācija:
Kopējā jauda | 5300W |
Augšējais sildītājs | 1200W |
Apakšējais sildītājs | 2. 1200 W, 3. IR sildītājs 2700 W |
Jauda | AC220V ± 10 % 50Hz |
Augšā karstā gaisa ātrums | Var regulēt ar regulēšanas pogu |
Darbības režīms | Manuāli darbina, ar HD skārienekrānu, inteliģentu personālo datoru, digitālās sistēmas iestatījumu |
Optical CCD kameras objektīvs | Uz priekšu / atpakaļ |
Kameras palielinājums | 1,6 miljoni pikseļu |
Darbgaldu precīza precizēšana: | ± 15 mm uz priekšu / atpakaļ, ± 15 mm pa labi / pa kreisi |
Izvietojuma precizitāte: | ± 0,01 mm |
Apgaismojums | Taivāna ir darba gaisma, no jebkura leņķa regulējama |
Temperatūras profila glabāšana | 50000 grupas |
PCB pozicionēšana | Intelligent pozicionēšana, PCB var regulēt X, Y virzienā ar "5 punktu atbalstu" + V-groov pcb kronšteins + universāla iekārta. |
Temperatūras kontrole | K sensors, aizveriet cilpu |
Temp precizitāte | ± 2 ℃ |
PCB izmērs | Maksimālais 390 × 400 mm Min 22 × 22 mm |
BGA mikroshēma | 1x1 - 80x80 mm |
Minimālais atstatums starp mikroshēmām | 0,15 mm |
Ārējais spiediena sensors | 1 gab |
Izmēri | L610 × W570 × H750 mm |
Neto svars | 60 kg |
