Pilnībā automātiska optiskā BGA reballing stacija

Pilnībā automātiska BGA pārstrādes stacija HD-A5 ir augstākās klases remonta/montāžas iekārta ar importētu optiku

CCD kamera, automātisks mikroshēmu padevējs, kas var ielādēt mikroshēmu ar izmēru līdz 80 * 80 mm un svaru, kas mazāks par 5 kg,

jo īpaši tā pilno temperatūras profilu ierakstīšana ir ļoti noderīga starptautiskam uzņēmumam, jo ​​viņiem tas ir nepieciešams

analizēt lodēšanas un atlodēšanas rezultātus dažādās temperatūrās un laikos utt.

Pilnībā automātiskās optiskās bga reballing stacijas ražošanas parametri

Pilnībā automātiskās optiskās bga pārtīšanas stacijas ražošanas informācija

Optiskā CCD kamera un mikroshēmu padevējs

Importēta optiskā CCD kamera ar divu krāsu sadalīšanas funkciju, viena krāsa ir mikroshēmu punkti, viena ir PCB punkti,

abi tiek rādīti displeja ekrānā.

Šķembu padevējs, tas var automātiski pārnēsāt mikroshēmu, lai to paņemtu vai nomainītu, mikroshēmas izmērs var būt līdz 80 * 80 mm, un

iekraušana mazāk nekā 5 kg.

Augšējā gaisa plūsmas regulēšana, tā var būt manuāla vai automātiska, īpaši ļoti noderīga mikroshēmu remontam.

Augšējā/apakšējā apgaismojuma regulēšana, tiek izmantota optiskām CCD gaismām, kas tiek rādītas monitora ekrānā.

Avārijas poga, to var nospiest jebkurā laikā, ja nepieciešams, tad mašīna nekavējoties apstāsies.

Lāzera pozicionēšana, kas var palīdzēt PCB vai mikroshēmai atrast pareizo pozīciju uz darbagalda.

Vairāki termopāri var labāk pārbaudīt un pārbaudīt dažādus apkures apgabalus, lai labāk kalibrētu temperatūru

ja temperatūra ir zemāka vai augstāka.

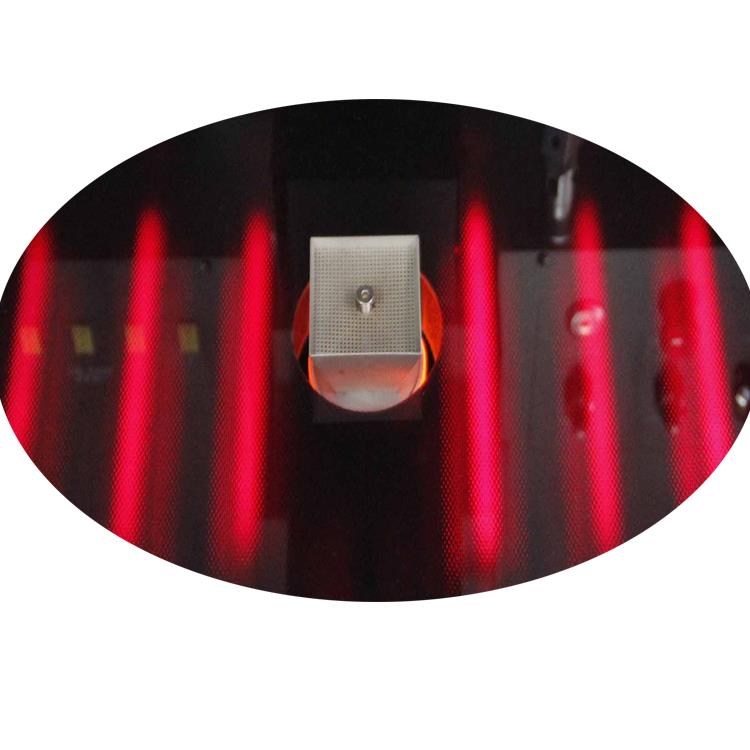

Infrasarkanā priekšsildīšanas zona, kas sastāv no 6 šķiedru sildīšanas caurulēm un pārklāta ar stikla vairogu, kas var novērst

jebkuras mazas sastāvdaļas, pat ja tajās krīt putekļi, un šo spilgto gaismu gaisma viegli absorbē

PCB, veicot mazo PCB remontu, 4 no tiem var izslēgt.

Kā darbojas automātiskā BGA pārstrādes stacija:

Pilnībā automātiskās optiskās bga pārtīšanas stacijas produkta kvalifikācija

Līdz šim mūsu klienti ir izmantojuši Foxconn, Lenovo un Huawei utt., daži no viņiem ir izmantojuši bga pārstrādi.

stacija vairāk nekā 7 gadus, un ļoti labi atspoguļo .

Šī ir viena no darbnīcas aisberga virsotnēm, un notiek BGA pārstrādes stacijas DH-A5 montāža.

pielāgošana, tīra grīda un kārtīga salikšana ir laba kvalitāte ir viens no nepieciešamajiem nosacījumiem.

Piešķirts CE, patenti un produktu kvalitātes sertifikācijas sistēma utt. Kas ir izcilu produktu zīme.

FAQ:

Daži padomi par remontu

Kāds ir shēmas plates izmērs, kuru jūs bieži remontējat?

Nosakiet iegādātā BGA pārstrādes galda darba virsmas izmēru. Parasti parasto piezīmjdatoru un datoru mātesplates izmērs ir mazāks par 420x400 mm. Šī ir pamata vadlīnija, izvēloties modeli.

Mikroshēmas izmērs, kas bieži tiek pielodēts

Ir svarīgi zināt gan maksimālo, gan minimālo mikroshēmu izmēru. Parasti piegādātājs nodrošinās četras sprauslas. Lielākās un mazākās šķembu izmērs noteiks jums jāizvēlas sprauslas izmēru.

Barošanas avota izmērs

Parasti atsevišķos remontdarbnīcās galvenie strāvas kabeļi ir 2,5 mm². Izvēloties BGA pārstrādes staciju, jauda nedrīkst pārsniegt 4500W. Ja tā notiek, tas var radīt grūtības ar strāvas kabeļa ievietošanu.

Ar Funkciju

Vai tai ir 3 temperatūras zonas?

Trīs temperatūras zonās jāietver augšējā sildīšanas galva, apakšējā sildīšanas galva un infrasarkanā priekšsildīšanas zona. Šīs trīs zonas ir standarta konfigurācija. Pašlaik dažiem tirgū esošajiem produktiem ir tikai divas temperatūras zonas, kas sastāv no augšējās sildīšanas galvas un infrasarkanās priekšsildīšanas zonas. Šo modeļu metināšanas panākumu līmenis ir ļoti zems, tāpēc noteikti pārbaudiet to, pērkot.

Vai apakšējā apsildes galva var kustēties uz augšu un uz leju?

Apakšējai apsildes galvai ir jābūt iespējai kustēties uz augšu un uz leju. Šī ir viena no būtiskām BGA pārstrādes stacijas iezīmēm. Strādājot ar salīdzinoši lielām shēmas platēm, apakšējās sildīšanas galviņas sprausla ir paredzēta, lai nodrošinātu papildu atbalstu, izmantojot konstrukcijas dizainu. Ja tas nevar pārvietoties uz augšu un uz leju, tas nepildīs šo lomu, un metināšanas panākumu līmenis tiks ievērojami samazināts.

Vai tai ir viedās līknes iestatīšanas funkcionalitāte?

Temperatūras profila iestatīšana ir viens no svarīgākajiem aspektiem, izmantojot BGA pārstrādes staciju. Ja temperatūras līkne nav iestatīta pareizi, metināšanas panākumu līmenis būs ļoti zems, un metināšana vai demontāža var nebūt iespējama. Tagad tirgū ir produkti, piemēram, Goldpac Technology GM5360, kas piedāvā ērtus temperatūras līknes iestatījumus.

Vai tai ir pārstrādāšanas lodēšanas funkcija?

Ja temperatūras līknes iestatījums ir neprecīzs, šīs funkcijas izmantošana var ievērojami uzlabot metināšanas panākumu līmeni. Metināšanas temperatūru var regulēt sildīšanas procesā.

Vai tai ir dzesēšanas funkcija?

Parasti dzesēšanai tiek izmantoti šķērsplūsmas ventilatori.

Vai ir iebūvēts vakuuma sūknis?

Iebūvēts vakuuma sūknis ir ērts, lai absorbētu BGA mikroshēmu, to izjaucot.
